1. Introducción
El termorregulador VTF puede ser utilizado en muchas aplicaciones donde se requiere
precisión, fiabilidad y flexibilidad.
La electrónica Fuzzy Logic permite de adaptar automáticamente la termorregulación de
diferentes situaciones, según energía, carga y dispersión térmica.
La característica fundamental de VTF es la exactitud y la precisión de control de la
temperatura, independientemente de los volúmenes.
NOTA: cuando se conecta VTF a dispositivos que no sean AREX, AREX DIGITAL PRO,
AREC.X y PW10 de VELP Scientifica, es necesario comprobar la correspondencia de los
contactos en el conector DIN de 5 pines con el diagrama de cableado.
NOTA: el mejor rendimiento de la precisión de control de temperatura se obtiene trabajando
con soluciones acuosas.
El microprocesador permite de tener otras funciones, como:
• Seleccionar un tiempo máximo de 24 horas y 59 minutos de funcionamiento con cierre automático
• registrar la temperatura máxima alcanzada
La estructura de polímero es resistente a productos químicos.
El instrumento está equipado con circuitos de seguridad y de control siempre
activos y reconoce la falta de conexión de la sonda, las problemas de la sonda
(circuito abierto o cortocircuito),
y / o la sonda no se inserta dentro de la muestra interrumpendo rápidamente la
termorregulación.
2. Montaje e instalación
Al recibir el producto, quitar el embalaje y comprobar la integridad del aparato.
El suministro incluye:
•
Termorregulador VTF con cable de conexión a AREX, AREX DIGITAL PRO, AREC.X y PW10
•
Sonda Pt100
•
Manual de instrucciones
Montaje de la sonda Pt100
Conectar la sonda completa con tapa protectora como se mostra en la Fig. 2.
NOTA: el cable de red debe permanecer lejos de la placa caliente.
Instalación y ajuste de VTF
VTF está equipado con un sistema que simplifica la conexión con la varilla y
facilita el posicionamiento de la sonda Pt100.
Los dos terminales laterales permiten el ajuste en altura, mientras el sistema
de embrague permite la manipulación del plano horizontal (Fig. 3).
Uso con agitadores magnéticos
El cable para la conexión eléctrica es adecuado para la conexión a la mayoría de agitadores magnéticos que tienen una
toma de corriente para el control remoto de la placa de calentamiento, como los modelos AREX, AREX DIGITAL PRO y
AREC.X de VELP.
La toma de corriente debe ser capaz de proporcionar una tensión de entre 9 y 15 V CC. El sistema de conexión permite
colocar fácilmente el instrumento con las varillas de soporte que tienen diámetros de 10 a 13 mm.
Otros usos
Cuando se tiene que manejar cargas de potencia hasta 2200 W se necesita el relé de alimentación externa (cód.
A00000001, PW10).
Para el control de temperatura de los líquidos que no sean compatibles con el material de la sonda suministrada (acero
inoxidable AISI 316), se necesita la sonda de vidrio (cód. A00000003).
Cuando se tiene la necesidad de regular la temperatura de un líquido a distancia, se necesita un cable de extensión de la
sonda, 1 m (cód. A00000002).
temperatura fuera de
17

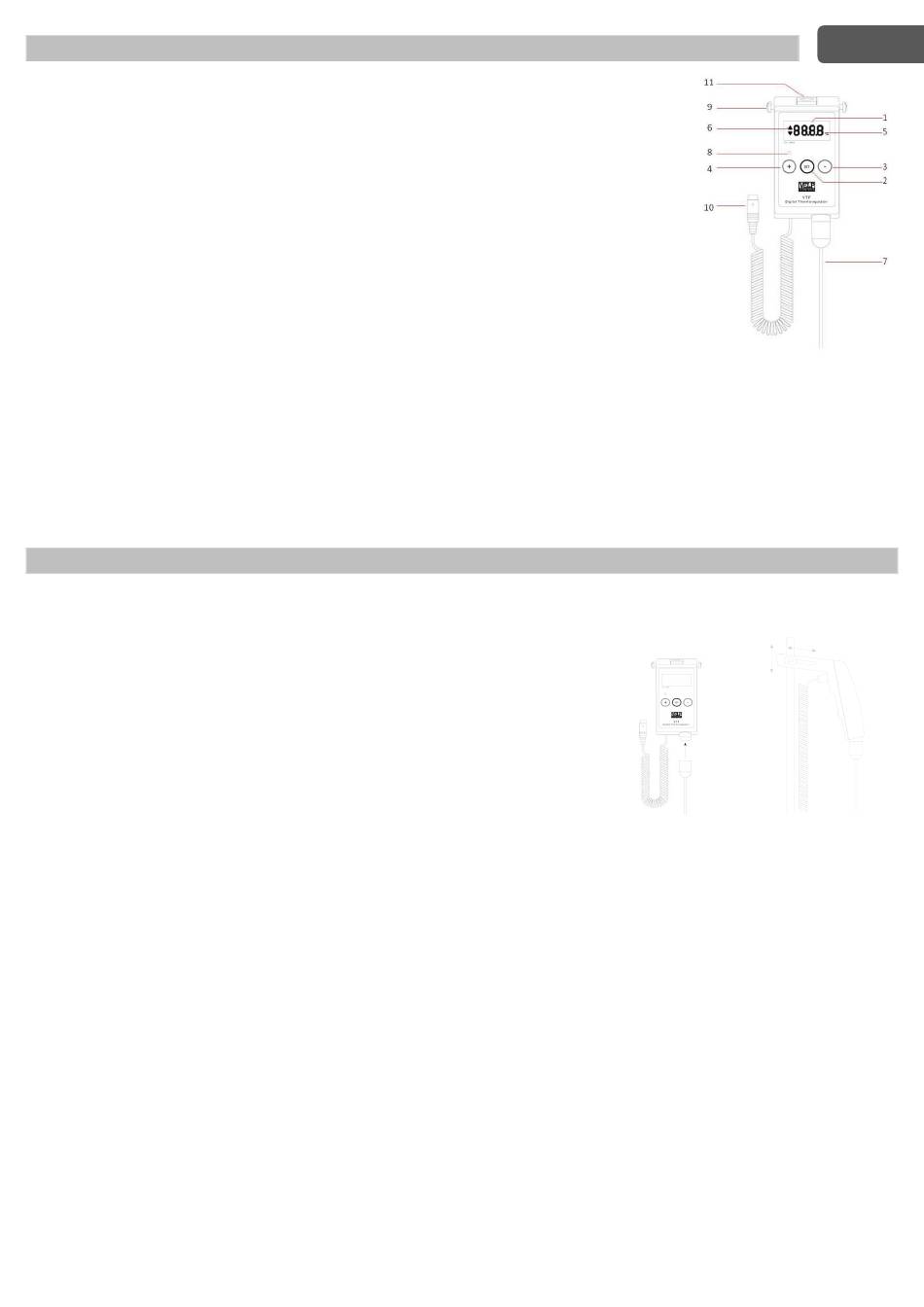

1 Display
3 Botón menos
5 Unidad de medida
7 Sonda Pt100
9 Sistema de cierre
rango admitió
Fig. 2
ES
Fig. 1
2 Botón set
4 Botón màs
6 Temporizador
8 Led verde
10 Enchufe
Fig. 3
