Instruction Manual
Manuale di istruzioni
Manuel d'instructions
Manual de instrucciones
Bedienungsanleitung
指导手册
JPV

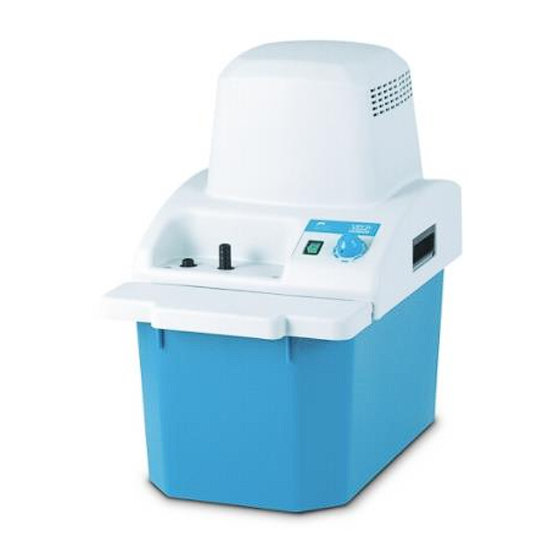

Recirculating Water Vacuum Pump
F40100541, F40110541
General Information / Informazioni Generali / Informations Générales / Información General /
Allgemeine Hinweise / 一般信息
Before using the unit, please read the following instruction manual carefully.
Prima dell'utilizzo dello strumento si raccomanda di leggere attentamente il seguente manuale operativo.
Avant d'utiliser l'instrument, il est recommandé de lire attentivement le présent manuel d'instructions.
Antes de utilizar el instrumento, le recomendamos que lea con atención el siguiente manual de funcionamiento.
Bitte lesen Sie vor Inbetriebnahme des Geräts diese Bedienungsanleitung sorgfältig durch.
在使用本装置之前,请仔细阅读以下使用说明书。
Do not dispose of this equipment as urban waste, in accordance with EEC directive 2002/96/CE.
Non smaltire l'apparecchiatura come rifiuto urbano, secondo quanto previsto dalla Direttiva 2002/96/CE.
Ne pas recycler l'appareil comme déchet solide urbain, conformément à la Directive 2002/96/CE.
No tirar el aparato en los desechos urbanos, como exige la Directiva 2002/96/CE.
Dieses Gerät unterliegt der Richtlinie 2002/96/EG und darf nicht mit dem normalen Hausmüll entsorgt werden.
根据 EEC 指令 2002/96/CE,请不要将本设备作为城市垃圾处理。
This unit must be used for laboratory applications only.
If the product is used in a not specified way by the manufacturer, product's safety may be compromised.
Questo strumento deve essere utilizzato solo per applicazioni di laboratorio.
Se il prodotto viene utilizzato in un modo non specificato dal costruttore stesso, la sicurezza del prodotto potrebbe essere
compromessa.
Cet instrument ne peut être utilisé que pour des applications de laboratoire.
Si le produit est utilisé d'une manière non spécifiée par le fabricant, la sécurité du produit peut être compromise.
Este dispositivo sólo debe utilizarse para aplicaciones de laboratorio.
Si se utiliza el producto de una manera no especificada, la seguridad del producto puede estar comprometida.
Dieses Gerät darf nur für Laboranwendungen verwendet werden.
Wenn das Produkt in einer Weise verwendet wird, die nicht vom Hersteller, kann das Produkt die Sicherheit beeinträchtigt
werden.
本装置必须只用于实验室应用。
如果该产品以制造商未指定的方式使用,产品的安全性可能会受到影响。
1

Publicité

Table des Matières
loading

Sommaire des Matières pour Velp Scientifica JPV

  • Page 1 Instruction Manual Manuale di istruzioni Manuel d’instructions Manual de instrucciones Bedienungsanleitung 指导手册 Recirculating Water Vacuum Pump F40100541, F40110541 General Information / Informazioni Generali / Informations Générales / Información General / Allgemeine Hinweise / 一般信息 Before using the unit, please read the following instruction manual carefully. Prima dell’utilizzo dello strumento si raccomanda di leggere attentamente il seguente manuale operativo.
  • Page 2 This unit has been designed and manufactured in compliance with the following standards: Lo strumento è stato progettato e costruito in accordo con le seguenti norme: L’instrument a été conçu et fabriqué conformément aux normes suivantes: El dispositivo se ha sido diseñado y fabricado de acuerdo con las siguientes normas: Das Gerät wurde in Übereinstimmung mit folgenden Normen entwickelt und gebaut: 本装置的设计和制造符合以下标准。...
  • Page 3 Der Stecker trennt das Gerät. Daher Stellen Sie das Instrument, wo es schnell getrennt werden kann. 该插头可以断开仪器的连接。因此,要把仪器放在可以快速断开的地方。 Use only power cables provided with three terminals that is wired to ground Verificare che il cavo di alimentazione sia inserito in una presa di energia elettrica (in posizione facilmente accessibile) corrispondente ai dati di targa dello strumento.
  • Page 5: Table Des Matières

    Contents / Indice / Index / Índice / Inhalt INTRODUCTION ....................................6 ASSEMBLY AND INSTALLATION ..............................6 MAINTENANCE ....................................6 3.1 C ......................................6 LEANING TECHNICAL DATA ..................................... 6 INTRODUZIONE ....................................7 MONTAGGIO ED INSTALLAZIONE ..............................7 MANUTENZIONE ....................................7 3.1 P ......................................
  • Page 6: Introduction

    1. Introduction JPV is composed by a plastic water tank in which an impeller driven by an electric motor forces the water into four water jets developing suction. The water is continuously recirculated and its consumption is nil. JPV can be connected to laboratory equipment as rotating evaporators, Buchner, Gooch or membrane filters, gel dryers, etc.
  • Page 7: Introduzione

    1. Introduzione JPV è composta da una vasca in plastica nella quale una girante azionata da un motore elettrico invia acqua a 4 tubi Venturi che determinano un effetto aspirante. L'acqua viene ricircolata in continuo senza nessun consumo. JPV può essere collegata a strumenti da laboratorio quali evaporatori rotanti, filtri Buchner, Gooch o a membrana, essiccatori con gel, ecc.
  • Page 8: Introduction

    1. Introduction JPV est composé d'une cuve en matière plastique dans laquelle une roue à aubes entraînée par un moteur électrique, envoie de l'eau à quatre tubes de Venturi qui déterminent un effet de succion. L'eau est recyclée en continu, sans aucune consommation.
  • Page 9: Introducción

    1. Introducción JPV se compone de una tina plástica en la que un impulsor accionado por un motor eléctrico envía agua a 4 tubos de Venturi que determinan un efecto de succión. El agua se recircula continuamente sin ningún consumo.
  • Page 10: Einführung

    1. Einführung JPV besteht einer Kunststoffwanne in dem ein Flügelrad durch einen Elektromotor angetrieben sendet Wasser zu 4 Venturi- Rohre, die eine Saugwirkung zu bestimmen aus. Das Wasser wird kontinuierlich ohne Konsum zurückgeführt. JPV kann mit Laborgeräten wie Rotations-, Filter Buchner, Gooch oder Membran, Trockner mit Gel, usw. angeschlossen werden.
  • Page 11: 装配和安装

    1. 简介 JPV 是由一个塑料水箱组成,其中一个叶轮由一个电动马达驱动,迫使水进入四个水流形成吸力。水是连续循环的,它的消耗 是零。 JPV 可与实验室设备连接,如旋转蒸发器,布赫纳,古奇或膜过滤器,凝胶干燥器等。泵在吸入管处产生的残余压力可高达 35 毫米汞柱。 使用水箱前面和后面的两个把手进行设备的移动位于坦克。使用位于塑料盖上的两个侧把手将电机从水箱中取出。在仪器的 上部,管架连接到内部喷射器,该喷射器产生的最大空气流量为 22 升/分钟,真空残余量为 35 毫米汞柱。 抽吸量可通过适当的旋钮调节。该泵配有一个方便的门,用于引入水和液位指示器的最大值和最小值。位于水箱后部的出水 旋钮允许建议的定期排水。在仪器内部的管道连接件上有一个安全阀,当工作循环(断电)中出现压差时,安全阀可以防止水在 吸入管中回流。。 2. 装配和安装 收到包装后和拆下包装后,请检查仪器的完整性。 该框包括: 循环水泵 - 电源线 - 说明书 将仪器放在离墙壁约30 厘米的地方。设备将由带保险丝的面板插座连接到上部后部的电缆连接到右电源。确保 电源接地,电 源插座易于接触。将水箱中充满自来水,直至外部指示器显示的最高水位。通过点亮的主开关打开仪器。气流和真空水平由 适当的旋钮调节。 气流: 从 15 到 35 升/分钟 真空: 从常压(1bar) 到0.04bar 3.
  • Page 12: Wiring Diagram / Schema Elettrico / Schema Electrique / Esquema Eléctrico / Schaltplan / 接线图

    5. Wiring diagram / Schema elettrico / Schéma électrique / Esquema eléctrico / MULTI Schaltplan / 接线图 1. Fuse / Fusibile / Fusibles / Fusible / Sicherung / 保险丝 2. ON-OFF switch / Interruttore generale / Interrupteur général / Interruptor general / Netzschalter / ON-OFF 开关 3.
  • Page 13: Declaration Of Conformity / Dichiarazione Di Conformita / Declaration De Conformite / Declaración De Conformidad / Konformitätserklärung / 符合性声明

    6. Declaration of conformity / Dichiarazione di conformità / Déclaration de conformité / Declaración de conformidad / Konformitätserklärung / 符合性声明 We, the manufacturer VELP Scientifica, under our responsibility declare that the product is manufactured in conformity with the following standards: Noi, casa costruttrice VELP SCIENTIFICA, dichiariamo sotto la ns.
  • Page 14: Declaration Of Conformity

    7. Declaration of conformity We, the manufacturer VELP Scientifica, under our responsibility declare that the product is manufactured in conformity with the following regulations: S.I. 2016/1101 Electrical Equipment (Safety) Regulations 2016 S.I. 2016/1091 Electromagnetic Compatibility Regulations 2016 according to the relevant designated standards:...
  • Page 16 Open Circulating Baths Bagni Termostatici Pumps Pompe www.velp.com 10001358/B4 VELP Scientifica Srl 20865 Usmate (MB) ITALY Distributed by: Via Stazione, 16 Tel. +39 039 62 88 11 Fax. +39 039 62 88 120 We respect the environment by printing our manuals on recycled paper.
