SOMFY SOLIRIS RTS Guide Rapide

AIDE A LA POSE réf 9002103

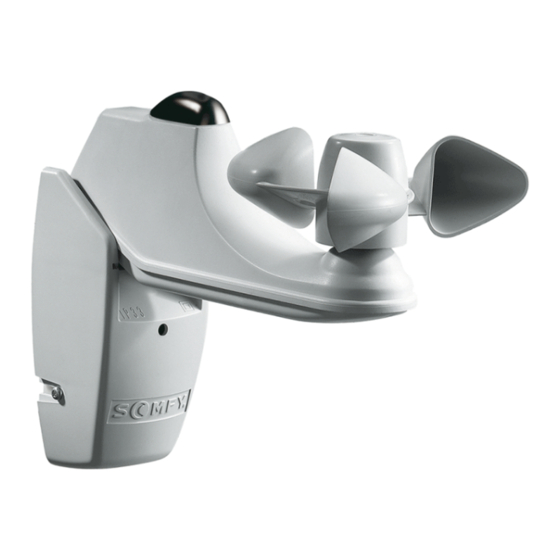

Capteur SOLIRIS RTS
Capteur radio vent/soleil pour stores.
I N S TA L L AT I O N
Câblage du capteur SOLIRIS RTS
Le capteur SOLIRIS RTS est compatible avec les moteurs OREA
RTS et ALTUS RTS. Le câblage s'effectue selon le schéma ci-des-
sous. Respecter les normes électriques en vigueur, ainsi que les
points suivants :
couper l'alimentation secteur avant l'intervention,
utiliser des câbles souples,
après installation, aucune traction ne doit s'effectuer sur les
borniers,
brancher les fils de terre.

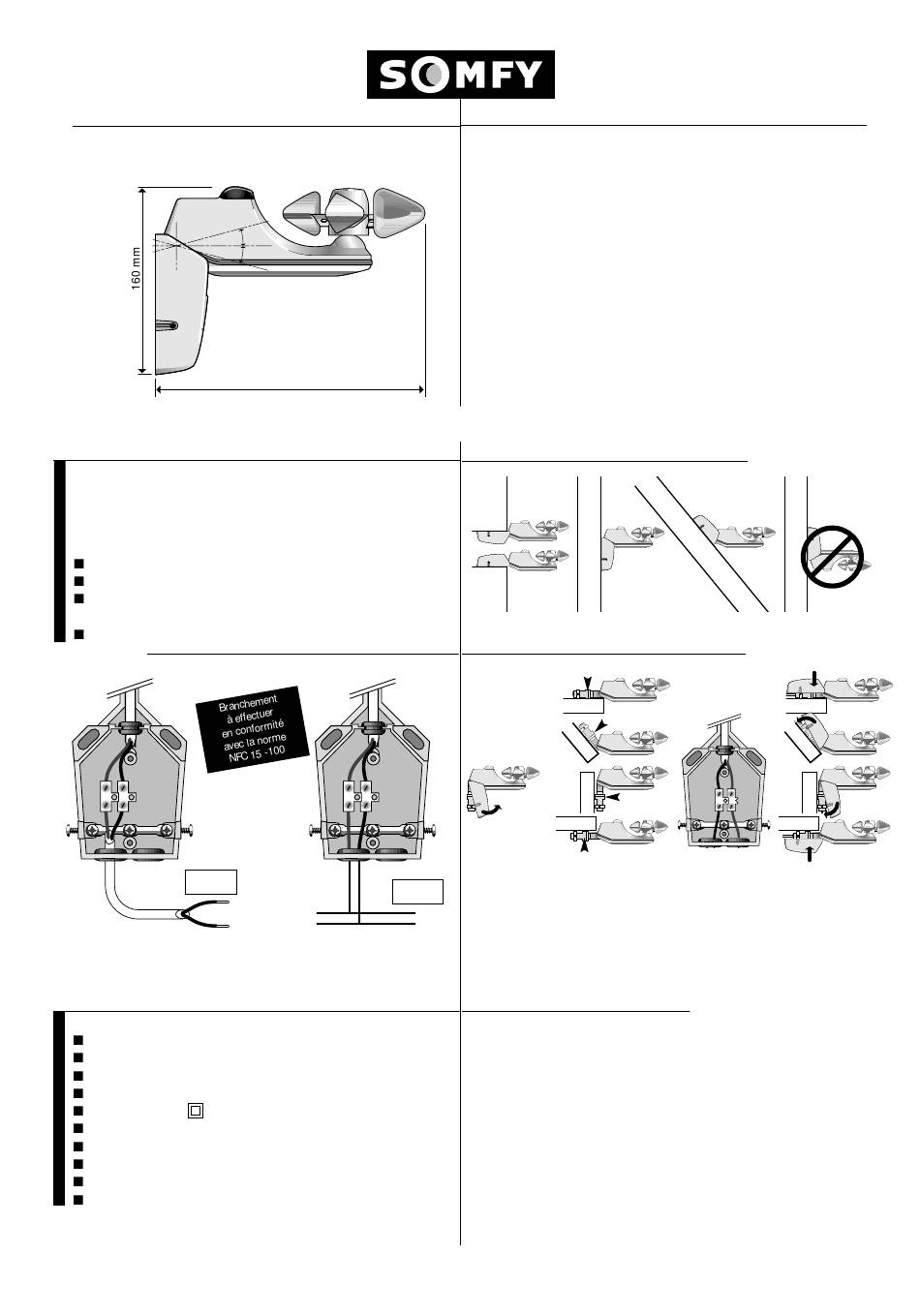

S C H E M A E L E C T R I Q U E E T D E C A B L A G E
Capteur SOLIRIS RTS
2 fils x 0,75 mm 2
C A R A C T E R I S T I Q U E S
CAPTEUR SOLIRIS RTS
Tension secteur : 220V-240V ~ 50Hz.
Indice de protection : IP34 (installation en extérieur).
Température de fonctionnement : -20° à +50°C.
Câble : 2 x 0,75 mm
Produit classe II
Fréquence : 433,42 MHz.
Portée : 20 m avec 2 murs de béton armé.
Milieu normalement pollué.
Réglage du vent : de 10 à 80 Km/h.
Réglage du soleil : de 0 à 50 Klux.
15°
15°
236 mm
Capteur SOLIRIS RTS
SECTEUR
230V - 50 Hz
Phase
Neutre
2 (3 m de long).
®
Présentation générale :
Le capteur SOLIRIS RTS permet de piloter un store automatique-
ment à l'aide de son capteur de luminosité et de son anémomètre.
Les ordres provenant du capteur sont transmis par radio aux
moteurs compatibles (OREA RTS, ALTUS RTS). Les réglages se
font directement sur le capteur.
M O N TA G E D U C A P T E U R S O L I R I S R T S
F I X AT I O N D U C A P T E U R S O L I R I S R T S
Enlever le Fixer dans la
carter de bonne position.
protection.
SECTEUR
230V - 50 Hz
Phase
Neutre
C O N S E I L S D ' I N S TA L L AT I O N
1- Utiliser les accessoires SOMFY pour faire votre installation.
2- Pour éviter toute pénétration d'eau par l'alimentation, faire
une goutte avec le câble.
3- L'espace entre la tête moteur et le capteur SOLIRIS RTS doit
être de 30 cm minimum.
4- L'utilisation d'un appareil radio utilisant les mêmes fréquences
(ex. : casque radio HiFi) peut dégrader les performances de
notre produit.
p
Câbler. Remettre
le carter
de protection.
