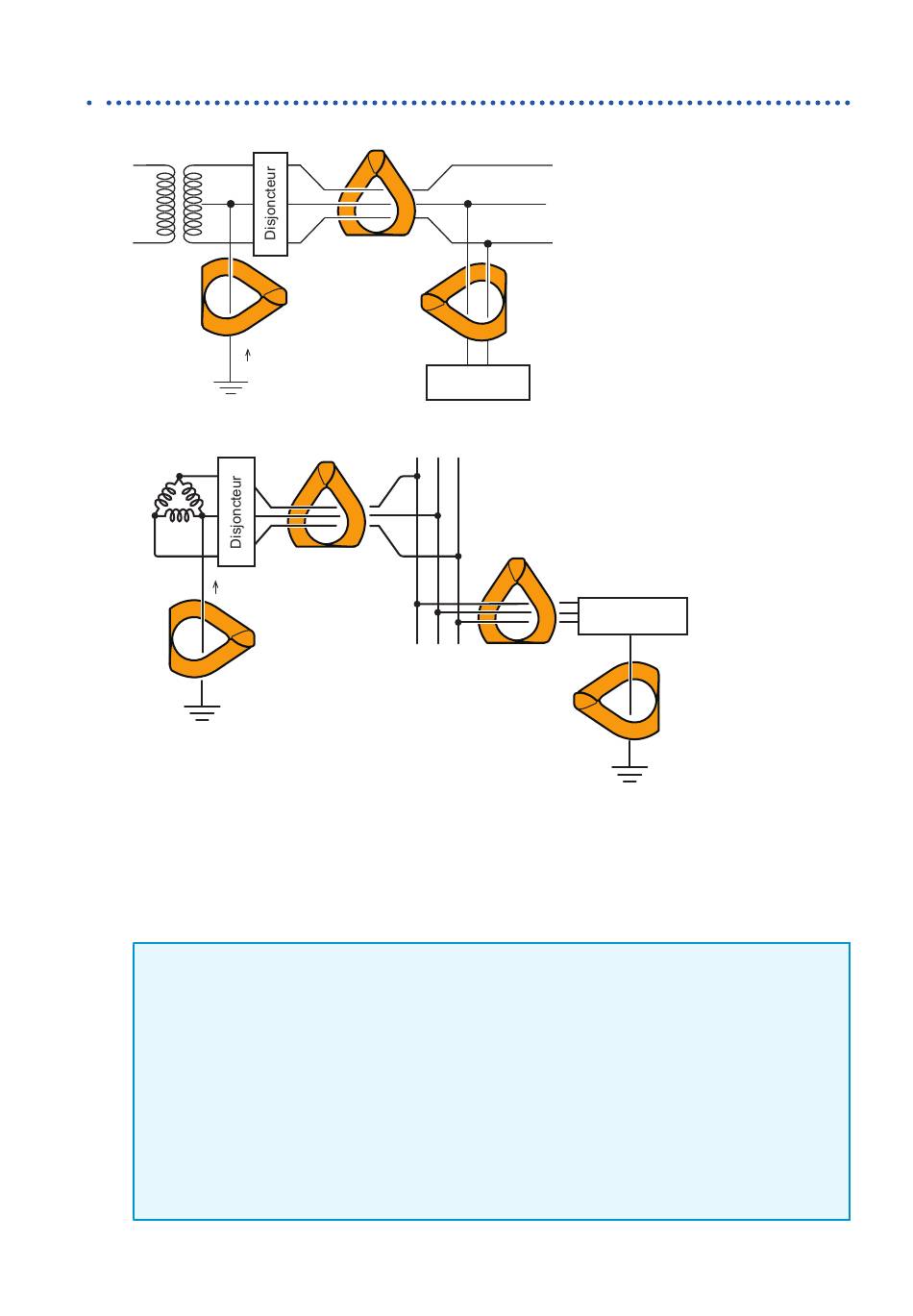

Mesure du courant de fuite
Circuit monophasé à 3 fils
Ig
PE
Circuit triphasé à 3 fils
Ig
: Courant de fuite
PE
Autres circuits
• Serrez deux fils ensemble en un faisceau dans le circuit monophasé à 2 fils.
• Serrez quatre fils ensemble en un faisceau dans le circuit triphasé à 4 fils. Même quand l'appareil
ne peut pas être serré, vous pouvez mesurer le courant de fuite en utilisant le fil de terre de
l'équipement à la place.
IMPORTANT
• L'appareil peut momentanément afficher un grand nombre de valeurs lorsque vous ouvrez et
fermez la pince ; toutefois, il ne s'agit pas d'une erreur.
• L'appareil ne peut pas effectuer de mesures précises dans les cas suivants :
(1) Un courant important circule dans les fils adjacents.
(2) Des ondes spéciales, comme celles du côté secondaire de l'onduleur, sont mesurées.
(3) La pince ne ferme pas complètement. En particulier, si les dimensions extérieures de
l'objet mesuré sont importantes, comme quand l'appareil est serré autour de fils triphasés
en un faisceau, assurez-vous que la pince est complètement fermée. Si la pince est même
légèrement ouverte, les valeurs mesurées peuvent inclure des erreurs et la précision ne
peut pas être assurée.
: Courant de fuite
Équipement
HIOKI CM4001A967-00
de charge
Équipement
de charge
Réalisation des mesures
PE
5
