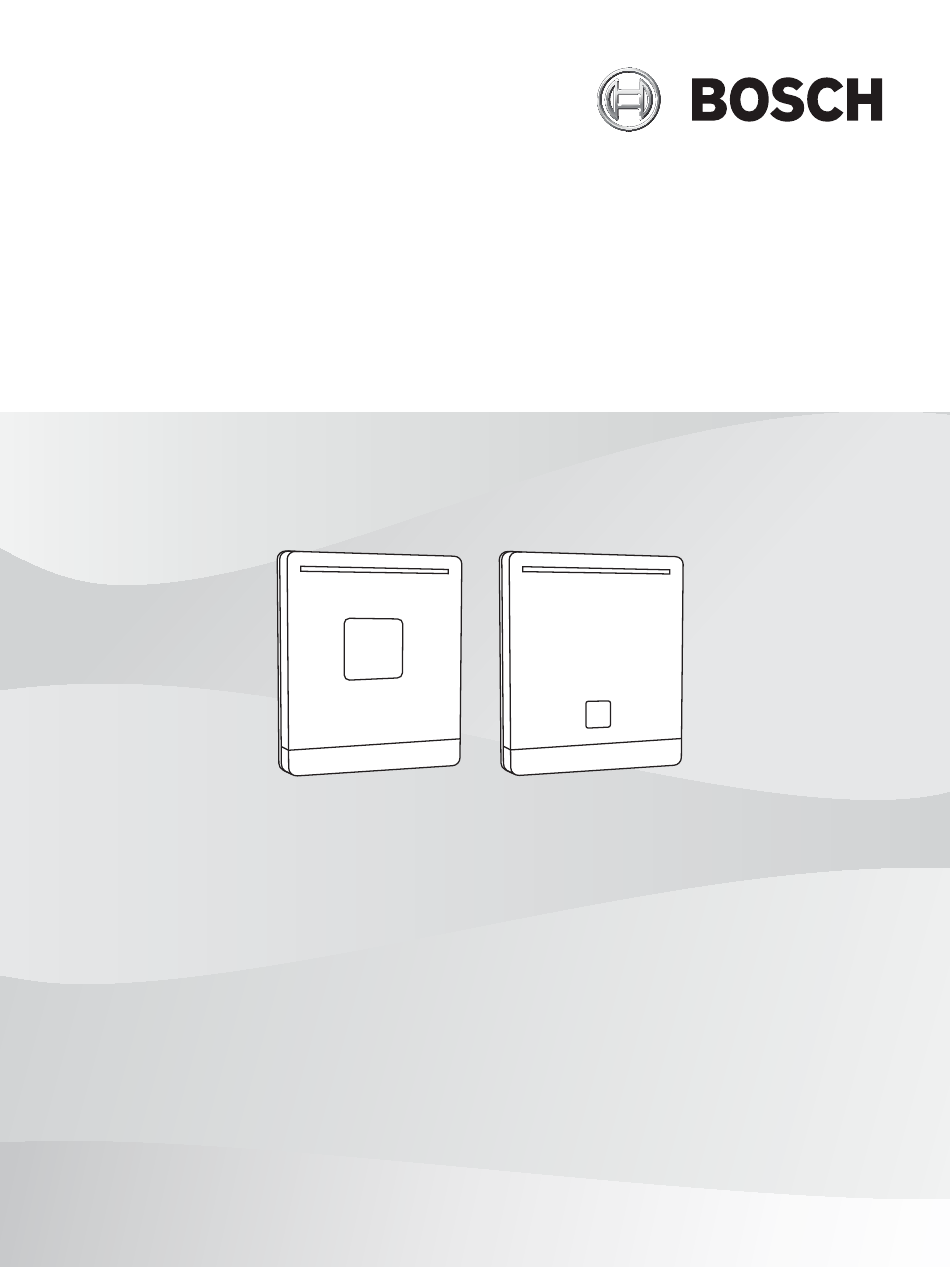

- Page 1 LECTUS select ARD‑SELECT‑BP | ARD‑SELECT‑BPK | ARD‑SELECT‑BO | ARD‑SELECT‑BOK | ARD‑SELECT‑WP | ARD‑SELECT‑WPK | ARD‑SELECT‑WO | ARD‑SELECT‑WOK | ARA‑SELECT‑WWA | ARA‑SELECT‑SWA Guide d'installation...
-
Page 3: Table Des Matières
Configuration du lecteur (interrupteurs DIP) 2.5.2 Connexion et montage du module lecteur 2.5.3 Démontage du module lecteur 2.5.4 Réinitialisation de la clé OSDP Instructions d'entretien Caractéristiques techniques Plus d'informations Bosch Security Systems B.V. 2021-02 | 01 | F.01U.389.837 Guide d'installation... -
Page 4: Général

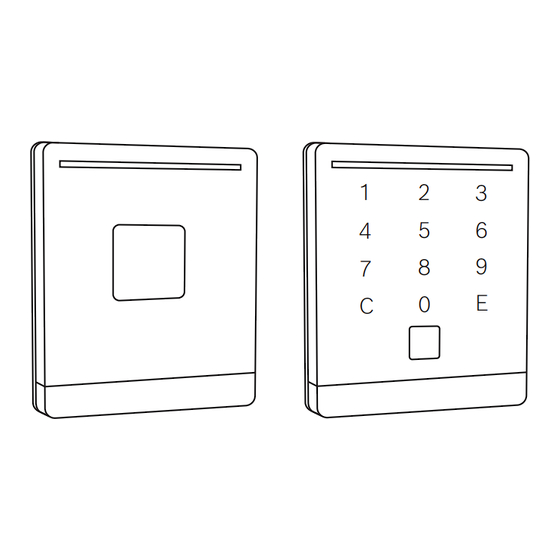

Introduction Ce manuel d'installation est destiné aux fournisseurs de services agréés. Le manuel d'installation contient des instructions sur l'installation et la configuration du lecteur de proximité Bosch Security Systems LECTUS select. Figure 1.1: Lecteurs LECTUS select 2021-02 | 01 | F.01U.389.837 Bosch Security Systems B.V. -
Page 5: Sécurité
L'installation et l'assemblage des composants électriques doivent être effectués par un électricien qualifié. Attention! La carte à circuit imprimé présente un risque de décharge électrostatique. Des mesures de précaution appropriées (mise à la terre, etc.) doivent être observées. Bosch Security Systems B.V. 2021-02 | 01 | F.01U.389.837 Guide d'installation... -
Page 6: Mise Au Rebut
Mettez-les au rebut conformément aux lois et réglementations locales afin de permettre leur réutilisation et/ou leur recyclage. Cela permettra de préserver les ressources et contribuera à protéger la santé humaine et l'environnement. 2021-02 | 01 | F.01U.389.837 Bosch Security Systems B.V. Guide d'installation... -
Page 7: Composants
LECTUS select Général | fr Composants Quantité Éléments inclus Module lecteur Barre de verrouillage Guide d'installation rapide Consignes de sécurité Bosch Security Systems B.V. 2021-02 | 01 | F.01U.389.837 Guide d'installation... -
Page 8: Exigences Fonctionnelles
LECTUS select Exigences fonctionnelles Le lecteur LECTUS select lit les données des badges RFID sans contact et les envoie à un centre de contrôle de niveau supérieur. C'est à ce stade qu'a lieu l'évaluation pour savoir si un badge est autorisé ou non. Le résultat est renvoyé au lecteur, qui produit alors un signal visuel et acoustique. - Page 9 Support mural pour montage encastré (pièce incluse) Le support mural est inclus dans la livraison du lecteur. 7 mm 71.6 mm 56 mm 14.5 mm 50.5 mm 3.5 mm Bosch Security Systems B.V. 2021-02 | 01 | F.01U.389.837 Guide d'installation...
-
Page 10: Osdp
ARD-SELECT-WO Blanc, OSDP ARD-SELECT-BOK Noir, OSDP, Clavier ARD-SELECT-WOK Blanc, OSDP, Clavier Le protocole OSDP est courant au sein de la gamme de produits Bosch Access Control Systems. 1.5.2 Phg_crypt Les lecteurs suivants prennent en charge le protocole phg_crypt : Description ARD-SELECT-BP... -
Page 11: Technologie Rfid
LECTUS select Général | fr Technologie RFID Les lecteurs LECTUS select prennent en charge la technologie RFID suivante : – LEGIC prime / Advant – MIFARE Classic /DESFire / EV 1 La technologie RFID qui peut être utilisée dépend de la configuration du lecteur et du firmware du lecteur. -
Page 12: Données De Transpondeur
Recommandation lors de l'utilisation de processeurs de carte à puce pour les solutions « carte dans carte » LEGIC : Un test d'aptitude et de fonctionnement du support correspondant doit être effectué avant toute utilisation effective ou planifiée. 2021-02 | 01 | F.01U.389.837 Bosch Security Systems B.V. Guide d'installation... -
Page 13: Distances De Lecture
Bosch Security Systems B.V. 2021-02 | 01 | F.01U.389.837 Guide d'installation... - Page 14 Métal dans la zone effective « active » du champ HF. L'énergie de transmission est atténuée. Ce point est particulièrement pertinent lors de l'installation des composants du lecteur dans des panneaux avant métalliques (y compris des colonnes métalliques, etc.). 2021-02 | 01 | F.01U.389.837 Bosch Security Systems B.V. Guide d'installation...
-
Page 15: Installation
Lors de l'alimentation du lecteur (en particulier sur de longues distances), assurez-vous que la section du câble est adéquate. La consommation électrique des différents systèmes étant partiellement par impulsion, les chutes de tension à court terme ne peuvent pas être Bosch Security Systems B.V. 2021-02 | 01 | F.01U.389.837 Guide d'installation... - Page 16 Lors du dimensionnement de l'alimentation et des sections de câble du câblage, la consommation de courant maximale doit être prise en compte. Il est essentiel de s'assurer que la tension d'entrée reste constante et correspond aux spécifications techniques du lecteur. 2021-02 | 01 | F.01U.389.837 Bosch Security Systems B.V. Guide d'installation...
-
Page 17: Préparation De L'assemblage
CC- (0V) CC+ (de 8 V à 30 V) Diamètre des fils Toron AWG 28 - 16 Fil massif AWG 28 - 16 Longueur de dénudage de câble 6 à 7 mm Bosch Security Systems B.V. 2021-02 | 01 | F.01U.389.837 Guide d'installation... -
Page 18: Assemblage Du Lecteur
Vissez le cadre de montage mural au mur à l'aide des vis. Le câble de connexion peut être inséré par le haut, par le bas ou directement depuis le mur. Le dispositif de détection d'arrachage est supporté par la fixation de la vis supérieure gauche. 2021-02 | 01 | F.01U.389.837 Bosch Security Systems B.V. Guide d'installation... - Page 19 LECTUS select Installation | fr Bosch Security Systems B.V. 2021-02 | 01 | F.01U.389.837 Guide d'installation...
-
Page 20: Assemblage Du Module Lecteur
Protocole OSDP Adresse (Activé) (Activé) (Activé) (Activé) (Activé) (Activé) (Activé) (Activé) (Activé) (Activé) (Activé) (Activé) (Activé) Réservé (par défaut - OFF) Résistance de terminaison de bus (par défaut - OFF) 2021-02 | 01 | F.01U.389.837 Bosch Security Systems B.V. Guide d'installation... -
Page 21: Connexion Et Montage Du Module Lecteur
Une fois le lecteur en place, faites glisser la barre de verrouillage dans le module lecteur jusqu'à ce qu'elle s'enclenche également. – REMARQUE : Un clic est émis distinctement à chaque mise en place. Bosch Security Systems B.V. 2021-02 | 01 | F.01U.389.837 Guide d'installation... -
Page 22: Démontage Du Module Lecteur
Une LED verte commence à clignoter. Déconnectez de nouveau le lecteur. – Le lecteur repasse en « mode d'installation OSDP ». – Le lecteur peut désormais être utilisé en tant que nouveau lecteur. 2021-02 | 01 | F.01U.389.837 Bosch Security Systems B.V. Guide d'installation... -
Page 23: Instructions D'entretien
N'utilisez pas de produits de nettoyage ayant des effets mécaniques tels que du décapant, une éponge à récurer, etc. Nettoyez le lecteur uniquement avec un chiffon doux et humide et utilisez uniquement de l'eau claire. Bosch Security Systems B.V. 2021-02 | 01 | F.01U.389.837 Guide d'installation... -
Page 24: Caractéristiques Techniques
LEGIC advant MIFARE Classic* MIFARE DESFire EV1 & EV2 ISO14443A (CSN / UID)* ISO15693 (CSN / UID)* nécessitent une configuration spécifique avec le protocole OSDP Connectivité Interfaces lecteur RS485 2021-02 | 01 | F.01U.389.837 Bosch Security Systems B.V. Guide d'installation... - Page 25 LECTUS select Caractéristiques techniques | fr Protocole OSDP phg_crypt Bosch Security Systems B.V. 2021-02 | 01 | F.01U.389.837 Guide d'installation...
-
Page 26: Plus D'informations
– Réparation & Échange – Sécurité des produits Bosch Building Technologies Academy Visitez le site Web Bosch Building Technologies Academy et accédez à des cours de formation, des didacticiels vidéo et des documents : www.boschsecurity.com/xc/en/support/ training/ 2021-02 | 01 | F.01U.389.837 Bosch Security Systems B.V. - Page 27 LECTUS select Plus d'informations | Bosch Security Systems B.V. 2021-02 | 01 | F.01U.389.837 Guide d'installation...
- Page 28 | Plus d'informations LECTUS select 2021-02 | 01 | F.01U.389.837 Bosch Security Systems B.V. Guide d'installation...
- Page 30 Bosch Security Systems B.V. Torenallee 49 5617 BA Eindhoven Netherlands www.boschsecurity.com © Bosch Security Systems B.V., 2021 202103121234...
