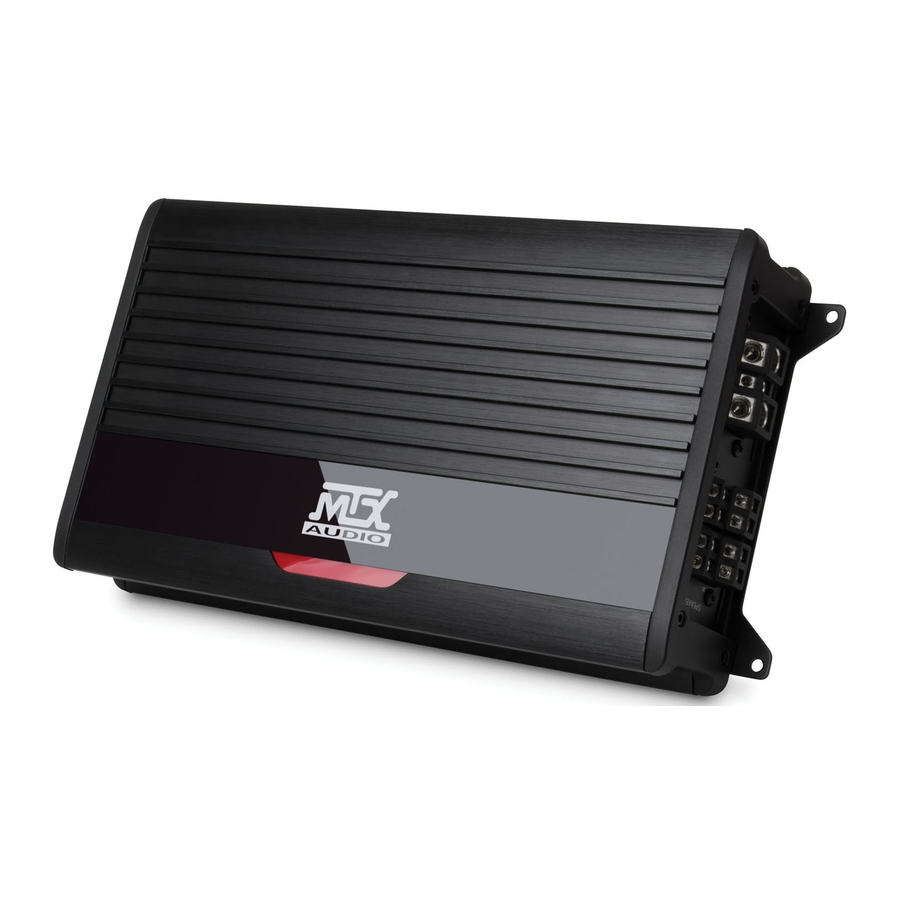

MTX Audio MXA4004 Mode D'emploi
  1. Manuels
  2. Marques
  3. MTX Audio Manuels
  4. Amplificateurs
  5. MXA4004
  6. Mode d'emploi

MTX Audio MXA4004 Mode D'emploi

Masquer les pouces

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel

Publicité

loading

Manuels Connexes pour MTX Audio MXA4004

Sommaire des Matières pour MTX Audio MXA4004

  • Page 2 INTRODUCTION CONGRATULATIONS... on your purchase of a new 4-Channel MTX Audio amplifier! MTX is one of the inventors of mobile audio, having designed the first-ever in-vehicle enclosed subwoofer system in the early 80’s. Our award-winning heritage speaks for itself, 14 Innovations Design and Engineering Awards, more than 80 AutoSound Grand Prix Product of the Year Awards, more than 500 World Records or 1st Place Finishes in Sound Competitions.
  • Page 3 • CEA 2006 Compliant. All power ratings are not created equal. CEA 2006 Compliance ensures that the power of this amplifier is measured according to strict standards dictated by the Consumer Electronics Association. SPECIFICATIONS MXA4004 MXA6004 RMS per channel @ 4Ω (≤ 1%...
  • Page 4 INSTALLATION Disconnect the ground at the vehicle battery before proceeding. 1. Connect the amplifier to the battery For maximum amplifier performance, we suggest 4 gauge wire and a 1 Farad stiffening capacitor. A fuse or circuit breaker is required at maximum distance of 18” from the battery to protect the battery, the vehicle, and more importantly you.
  • Page 5 4. Remote Gain Control Included is a remote gain control, which is a volume control that is active with the low pass filter engaged. This control should be mounted near the driver in an easily accessed location. This is not a gain knob, this is a level control. The level control will attenuate the amp or increase its output to the level of the gain setting.
  • Page 6 WIRING DIAGRAM (CHARGING SYSTEM) 1 Farad Stiffening Capicitor...
  • Page 7 WIRING DIAGRAM (5.1 SURROUND SOUND EXAMPLE)
  • Page 8 WIRING DIAGRAM (SINGLE 4-CHANNEL AMPLIFIER SYSTEM)
  • Page 9 WIRING DIAGRAM (MULTI AMPLIFIER SYSTEM)
  • Page 10 SYSTEM TUNING (INPUT GAIN ADJUSTMENT) Located on the Input Panel, the objective of input GAIN adjustment is to match the output of the source unit with the input of the amplifier. The output voltage of individual source units can vary. Some source units have an output of 200 mV and others have 5 Volts or more. To cater to these variations, the amplifier has an adjustable gain level that ranges from 100 mV to 5 volts.

  • Page 11: Bass Boost Control

    SYSTEM TUNING (CROSSOVER ADJUSTMENT) Note: If you are using the Remote Gain, make sure to take this into account during set-up procedures of the subwoofer amplifier. You should set the system up with the Remote Gain plugged in and with the level knob turned all the way down (counter-clockwise). The Remote Gain only works when you’ve selected the LPF (low-pass) crossover configuration.
  • Page 12 TROUBLE SHOOTING 1. No power: Verify that the Ground, +BATT and remote are securely attached to the amp,the connection at the + terminal of the battery is secure, the remote turn-on is securely fastened to the source unit and that the in-line fuse at the battery is good as well as the fuse on the amp.
  • Page 13 7. Amplifier shutting off and LED flashing off and on: This is an indication of low or high voltage at the +BATT or the remote portion of the amp. Test the +BATT and the remote portion of the amp with a digital multi-meter. If the voltage at either of these terminals is above 15volts or below 11volts, consult an automotive electrical specialist.

  • Page 14: Características

    CARACTERÍSTICAS • Fuente de alimentación y etapa de salida patentada con tecnología de punta • Disipador térmico de aluminio extruído de alta masa para dar máximo control térmico y confiabilidad a prueba de fallas. • Crossover de pasabajas (Low-Pass, LP) y pasaaltas (High-Pass, HP) ajustable. De 40 Hz a 350 Hz y 12 dB/oct para dar máxima flexibilidad de diseño al sistema.
  • Page 15 RCA) para establecer el encendido a control remoto del amplificador a través del interruptor de encendido de la fuente de audio. Si la fuente de audio no tiene salida de control remoto, conecte a una fuente de potencia conmutada de 12 voltios; por ejemplo, el encendido del automóvil.
  • Page 16 SINTONIZACIÓN DEL SISTEMA (AJUSTE DE AMPLIFICACIÓN DE ENTRADA) El ajuste de amplificación de entrada (GAIN) se encuentra en el panel de entrada y su objetivo es hacer corresponder la salida de la fuente de audio con la entrada del amplificador. El voltaje de salida de las fuentes de audio puede variar.
  • Page 17 SINTONIZACIÓN DEL SISTEMA Nota. Si está usando el control remoto de amplificación, asegúrese de tomar esto en cuenta durante los procedimientos de configuración del amplificador del subwoofer. Usted debe configurar el sistema con el control remoto de amplificación enchufado y con la perilla de nivel al mínimo (contra las manecillas de reloj).

  • Page 18: Resolucion De Problemas

    RESOLUCION DE PROBLEMAS 1. No hay alimentación . Asegúrese de que los cables de conexión a tierra (Ground), al positivo de la batería (+BATT) y al control remoto (Remote) estén firmemente conectados al amplificador, que la conexión al positivo de la batería sea firme, que la conexión de encen- dido por control remoto esté...
  • Page 19 4. No hay sonido en uno de los dos lados . Revise las conexiones de altavoz, las conex- iones de entrada, el control de balance de la fuente de audio y luego vea con el multímetro digital si hay cortocircuitos en los altavoces. 5.

  • Page 20: Caractéristiques

    CARACTÉRISTIQUES • Alimentation électrique et étage de sortie brevetés les plus sophistiqués • Dissipateur thermique en aluminium extrudé massique pour une gestion thermique maxi male et une fiabilité à toute épreuve • Filtre passif HP/LP réglable – 40 Hz-350 Hz, 12 dB/oct pour une flexibilité maximale de la conception du système •...
  • Page 21 2. Branchez la mise en marche à distance de l’amplificateur Branchez la borne d’entrée à distance de l’amplificateur sur la borne de sortie à distance de l’unité source (seulement si vous utilisez des entrées RCA) afin d’établir la mise en marche / arrêt à...
  • Page 22 RÉGLAGE DU SYSTÈME (RÉGLAGE DU GAIN D’ENTRÉE Situé sur le panneau frontal, l’objectif du réglage de GAIN d’entrée est de faire correspon- dre la sortie de l’unité source à l’entrée de l’amplificateur. La tension de sortie des unités sources individuelles peut varier. Certaines unités sources sont équipées d’une sortie de 200 mV et d’autres de sortie de 5 Volts ou plus.

  • Page 23: Réglage Du Système (Réglage De Filtre Passif)

    RÉGLAGE DU SYSTÈME (RÉGLAGE DE FILTRE PASSIF) Remarque : Si vous utilisez le réglage de gain à distance, assurez-vous de prendre ce point en compte pendant les procédures d’installation du caisson d’extrêmes graves. Vous devriez installer le système avec le réglage de gain à distance branché et avec le bouton de niveau complètement baissé...

  • Page 24: Recherche Des Causes De Pannes

    RECHERCHE DES CAUSES DE PANNES 1. Pas d’alimentation : Vérifiez que les câbles de mise à la terre, +BATT et de branchement à distance sont bien branchés sur l’amplificateur, que le branchement sur la borne positive de la batterie est bien fait, que la mise en marche à distance est bien branchée sur l’unité source et que le fusible en ligne au niveau de la batterie et celui sur l’amplificateur sont bons.
  • Page 25 4. Pas de son d’un côté : Vérifiez les branchements de l’amplificateur, les branchements d’entrée, le réglage de la balance sur l’unité source, puis vérifiez les haut-parleurs à l’aide d’un multimètre numérique pour vous assurez qu’ils ne sont pas court-circuités. 5.
  • Page 26 FEAUTURES • Patentiertes Netzteil und Endstufe auf dem neuesten Stand der Technik • Massiver Kühlkörper aus stranggepresstem Aluminium garantiert maximale Temperaturkon trolleund absolute Zuverlässigkeit. • Hoch-/Tiefpass-Crossover-Einheit ist von 40-350 Hz, 12 dB/Okt. einstellbar und bietet maximale Flexibilität beim Systemdesign. • Stereo-Verstärkungskontrolle ermöglicht präzise Anpassung Ihres Verstärkers an das Radio. •...
  • Page 27 2. Schließen Sie den Verstärker an die Fernbedienung an. Verbinden Sie den Fernbedienungseingang am Verstärker mit dem Fernbedienungsausgang am Autoradio (nur bei Verwendung von RCA-Steckern), um den Verstärker durch den Ein-/Aus- Schalter des Autoradios ein- und ausschalten zu können. Wenn das Autoradio nicht über einen Fernbedienungsausgang verfügt, schließen Sie ihn an eine geschaltete 12-Volt-Quelle (wie den Zündschalter) an.
  • Page 28 SYSTEMEINSTELLUNG (ANPASSUNG DES EINGANGSVERTSÄRKUNGSREGLERS) Die Funktion des Eingangsreglers (GAIN) an der Eingangskonsole besteht darin, das Aus- gangssignal des Autoradios an den Eingang des Verstärkers anzupassen. Die Ausgangsspan- nung der jeweiligen Autoradios kann unterschiedlich sein. Manche Autoradios haben eine Ausgangsspannung von 200 mV, andere hingegen 5 Volt oder mehr. Wegen dieser Variationen besitzt der Verstärker einen verstellbaren Verstärkungsregler, der den Bereich zwischen 100 mV und 5 Volt abdeckt.
  • Page 29 SYSTEMEINSTELLUNG (CROSSOVER-ANPASSUNG) Hinweis: Wenn Sie den Fernbedienungs-Verstärkungsregler verwenden, müssen Sie dies beim Einstellungsverfahren für den Subwoofer-Verstärker mit einberechnen. Sie sollten das System bei eingestecktem Fernbedienungs-Verstärkungsregler einstellen, wobei der Niveauregler ganz nach unten (gegen den Uhrzeigersinn) gedreht ist. Der Fernbedienungs-Verstärkung- sregler funktioniert nur, wenn Sie die Tiefpass-Crossoverkonfiguration (LPF) gewählt haben. Bei Vierkanal-Verstärkern beeinflusst der Fernbedienungs-Verstärkungsregler nur die hinteren Kanäle.
  • Page 30 PROBLEMLÖSUNGEN 1. Kein Strom: Prüfen Sie, ob das Masseskabel, +BATT und die Fernbedienung fest am Verstärker angeschlossen sind, dass die Verbindung am Pluspol der Batterie sicher ist, dass der Fernbedienungsregler fest im Autoradio eingesteckt ist und dass sowohl die Sicherung an der Batterie als auch die am Verstärker in Ordnung sind.
  • Page 31 4. Kein Sound auf einer Seite: Prüfen Sie die Lautsprecheranschlüsse, Eingangsan- schlüsse, den Balanceregler am Autoradio, und prüfen Sie dann mit einem digitalen Multime- ter, ob beim Lautsprecher ein Kurzschluss vorliegt. 5. Niedrige Lautstärke bei Radio und CD: Prüfen Sie den Fader-Regler des Radios und die Eingangsempfindlichkeit des Verstärkers.
