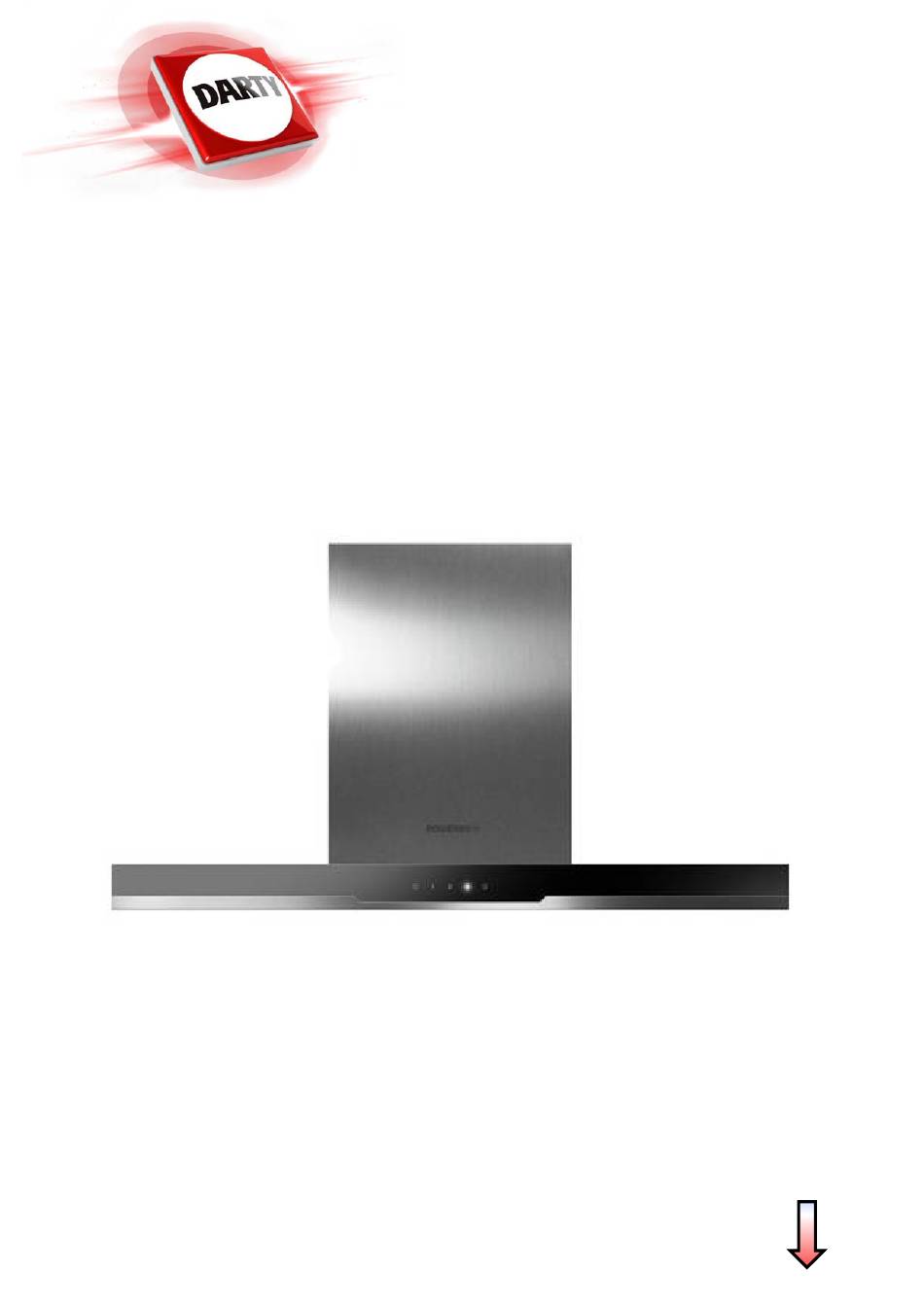

- Page 1 ROSIERES MARQUE RDSV985 PN REFERENCE CODIC 4309014 NOTICE...
- Page 2 ENGLISH INSTALLATION AND USER’S MANUAL NOTICE D’INSTALLATION ET D’UTILISATION FRENCH MANUALE D’ISTRUZIONE ITALIAN...
-
Page 3: Table Des Matières
NOTICE D’INSTALLATION ET D’UTILISATION Sommaire INTRODUCTION Conseils pour la sécurité Cahier des charges Installation (Evacuation) Installation (Recyclage) Description des composants Fonctionnement Entretien Dépannage Service après ventes Protection de l’environnement... -
Page 4: Introduction
Introduction Merci d‘avoir choisi cette hotte. Ce manuel d'instructions est conçu pour vous fournir toutes les instructions requises relatives à l'installation, l'utilisation et l'entretien de l'appareil. Afin de faire fonctionner l'appareil correctement et en toute sécurité, merci de lire attentivement ce manuel avant l'installation et l'utilisation. - Page 5 La réglementation concernant le rejet de l’air doit être satisfaite Cet appareil n’est pas destiné à être utilisé par des personnes (notamment les enfants) incapables, irresponsables ou sans connaissance sur l’utilisation du produit, à moins qu’elle ne soit surveillées ou instruites sur l’utilisation de l’appareil par une personne responsable de leur sécurité...
- Page 6 Liste d’accessoires pour l’installation Caractérisriques Visuels Base Cheminée haute Cheminée basse Support de la cheminée basse Support de la cheminée haute Fixation murale φ8 chevilles φ8×φ6 blanches ST4.0×30 φ7.2 Vis ST4.0×8 Installation (évacuation externe) Si vous avez une évacuation vers l’extérieur, la hotte pourra être installée comme suit au moyen d’un conduit d’extraction (émail, aluminium, tuyau flexible et non inflammable avec un diamètre intérieur de 150mm).
- Page 7 1. Avant l’installation, éteindre et débrancher l’appareil.. 2. La hotte doit être placée à une distance comprise entre 65 et 75 cm au-dessus de la table de cuisson pour un meilleur résultat. 3. Percer 3 trous de 8mm x pour fixer le support. Visser et serrer le support sur le mur avec les vis fournies.
- Page 8 4. Soulever la hotte et fixer la sur la fixation murale Hotte Fixationl mural 5. Fixer le clapet anti-retour pour la sortie d'air de la hotte. Puis, le tuyau d'échappement est à fixer sur le clapet anti retour comme indiqué ci-dessous Tuyau d’évacuation Hotte...
- Page 9 i Placer correctement le verre sur le dessus de la hotte ii Fixer les 4 vis avec la rondelle. Afin d'éviter que le verre se fissure, il est recommandé de ne pas serrer les vis trop fortement. i Mettre la cheminée intérieur dans la cheminée extérieur. Puis, faire glisser la cheminée intérieure vers le haut.
- Page 10 1.Percez deux trous de 8mm pour fixer le support n°2. Vissez et maintenez le support sur le mur à l’aide de deux visses adaptées. 2. Assemblez la hotte sur le support et fixez-la avec deux visses. Support II Visse 4mm x 8mm Visse(4mm x Fixation 30mm)
-
Page 11: Installation (Evacuation)
Installation (En recyclage) Installation (En recyclage) Si vous n’avez pas de sortie vers l’extérieur, le tuyau d’évacuation n’est pas nécessaire et l’installation est identique à celle expliquée dans la section « Installation en évacuation externe » Les filtres à charbon actif sont utilisés pour absorber les odeurs. Pour installez le filtre à... - Page 12 NOTE : Assurez-vous que le filtre est correctement enclenché. Autrement, il pourrait tomber, ce qui est dangereux. Quand le filtre à charbon actif est enclenché, la force d’aspiration baisse. Description du bandeau de commande Utilisation Bouton vitesse minimale Utilisée pour la ventilation de la cuisine. Elle est adaptée si vous faîtes mijoter votre préparation ou si vous cuisinez sans qu’il y ait beaucoup de vapeur.
- Page 13 Bouton ON / OFF Appuyant 1-2 secondes pour allumer / éteindre la hotte. Bouton vitesse minimale Utilisée pour la ventilation de la cuisine. Elle est adaptée si vous faîtes mijoter votre préparation ou si vous cuisinez sans qu’il y ait beaucoup de vapeur.
-
Page 14: Mode Veille
.MODE VEILLE Après brancher, tout l'éclairage, le système en mode veille. Touche basse vitesse Ce qui ne font pas beaucoup de vapeur d'eau de cuisson. Bouton Medium Speed Vitesse Airflow de ventilation est idéal pour la cuisson en fonctionnement standard. Touche haut débit Lorsque la haute densité... - Page 15 Maintenance Avant de nettoyer votre hotte, débranchez la prise de courant. 1.Nettoyage régulier Utilisez un chiffon doux humide avec un produit nettoyant. N’utilisez jamais d’éponge du côté grattant, de produit chimique ou n’importe quel autre matériel abrasif pour nettoyer votre hotte. 2.
-
Page 16: Dépannage
et le câble en même temps. (Leds : Max 1,5W) Replacez les ampoules et les douilles de façon identique. Puis reconnectez le câble d’alimentation de la lumière. Remettez la plaque en verre en place et vissez-la. Assurez-vous que les visses sont bien serrées. Dépannage Erreur Cause... -
Page 17: Protection De L'environnement
Faible La hauteur entre la Ajustez la hauteur entre puissance hotte et la plaque de d’aspiration 65-75 cm cuisson est trop élevée Service consommateur Si vous ne pouvez pas identifier la cause de la panne, éteignez votre appareil et contactez le service consommateur. Numéro de série de l’appareil : où... - Page 18 Les DEEE doivent être remis aux points de collecte enregistrés. Dans de nombreux pays, la collecte des produits gros électroménagers peut être effectuée à domicile. Dans de nombreux pays, lorsque vous achetez un nouvel appareil, l’ancien peut être retourné au détaillant qui doit collecter gratuitement sur la base un contre un.
