Raccordement des tubes collecteurs
CONSEIL D'UTILISATION
Nous recommandons de toujours utiliser
des purgeurs entièrement métalliques sur
les installations solaires, ceux-ci étant
résistants à toutes les températures.
Rôle du capuchon de protection contre les
intempéries et de la vis sans tête du purgeur
automatique
L'installation solaire est purgée en ouvrant la vis sans
tête. Pour empêcher la pénétration d'humidité par la vis
sans tête dans l'installation solaire, le capuchon de
protection contre les intempéries (fig. 59, pos. 1) doit
toujours être placé sur la vis sans tête lorsque
l'installation est en marche.
Ouvrez le purgeur en tournant la vis d'une rotation.
Contenu de livraison du kit de purge universel
(fig. 59):
Pos. 1:
Capuchon de protection contre les
intempéries (vis sans tête)
Pos. 2:
Purgeur automatique
Pos. 3:
Robinet à boisseau sphérique
Pos. 4:
Joint
Pos. 5:
Pot de purge
Pos. 6:
Embout double avec joint torique
Pos. 7:
Embout de tuyauterie avec joint torique
Pos. 8:
Bride du compensateur
Pos. 9:
Tube solaire 55 mm
Montage du purgeur
Glisser le tube solaire court (55 mm, fig. 60, pos. 1)
sur le raccordement de départ du champ de capteurs
et fixer avec la bride du compensateur.
Visser à fond l'embout de tuyauterie R¾ avec le joint
torique (fig. 60, pos. 3) dans le pot de purge
(fig. 60, pos. 4).
Insérer l'embout de tuyauterie (fig. 60, pos. 3)
jusqu'à la butée dans le tube solaire et fixer à l'aide
des serre-flancs (fig. 60, pos. 2).
Visser l'embout double avec le joint torique au pot de
purge (fig. 60, pos. 5).
Raccorder le tube collecteur au raccord-union par
anneau de serrage (18 mm) (fig. 60, pos. 6).
Notice de montage Logasol SKN 3.0 / SKE 2.0 Montage sur toits terrasses et façades • Edition 04/2006
36
8
9

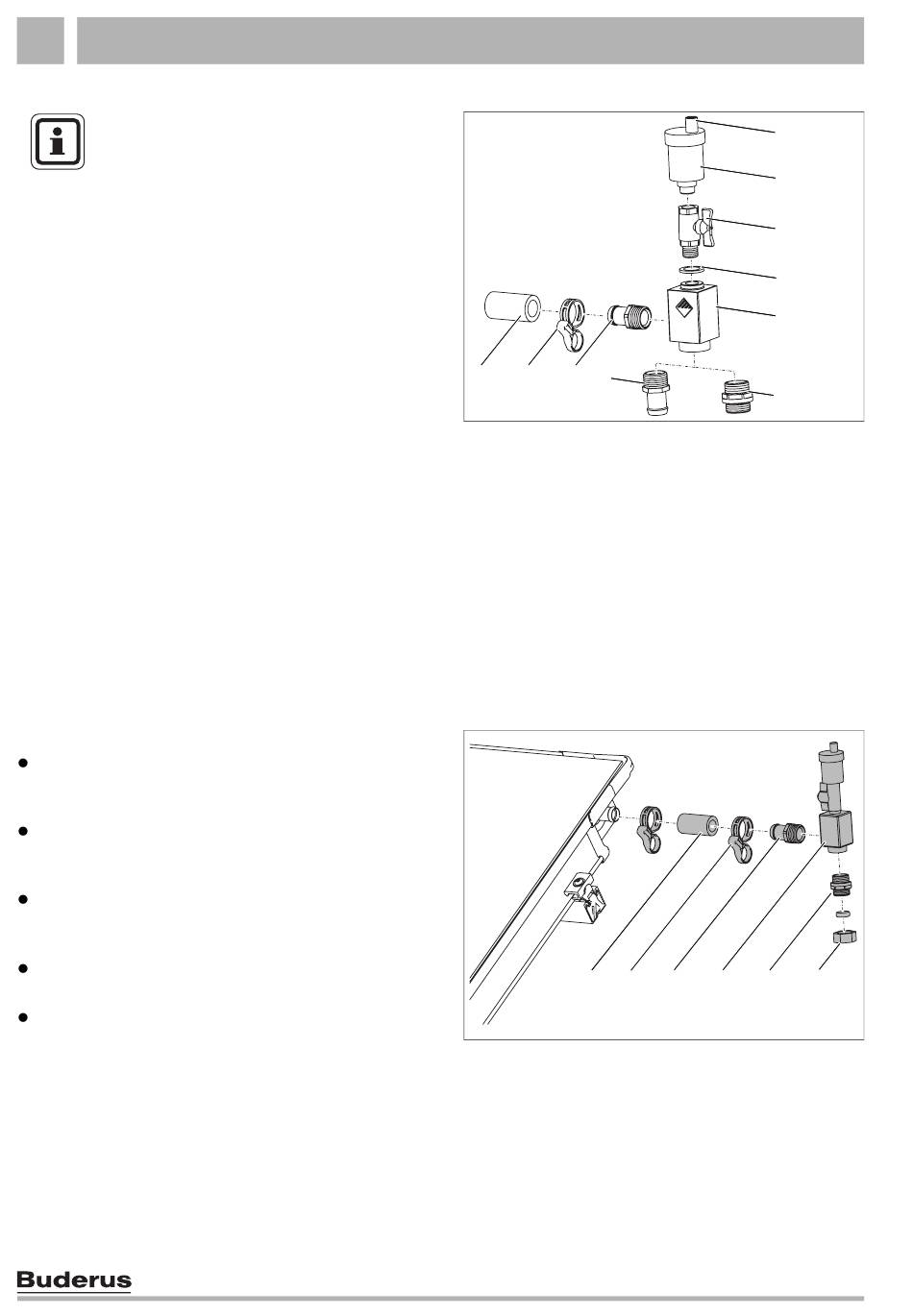

Fig. 59 Kit de purge universel
×
1
×
1
×
1
×
1
×
1
×
1
×
2
×
2
×
1
Fig. 60 Raccordement du purgeur sur le toit
Pos. 1: Tube solaire 55 mm
Pos. 2: Bride du compensateur
Pos. 3: Embout de tuyauterie R¾ avec joint torique
Pos. 4: Pot de purge
Pos. 5: Embout double avec joint torique
Pos. 6: Ecrou-raccord pour raccord-union 18 mm par
anneau de serrage
7
7
3
4
1
2
