4
Avant le montage
4.2

Description des composants

4.2.1 Kit de montage pour capteurs

Les kits de montage permettent de réceptionner et de
fixer les capteurs.
5

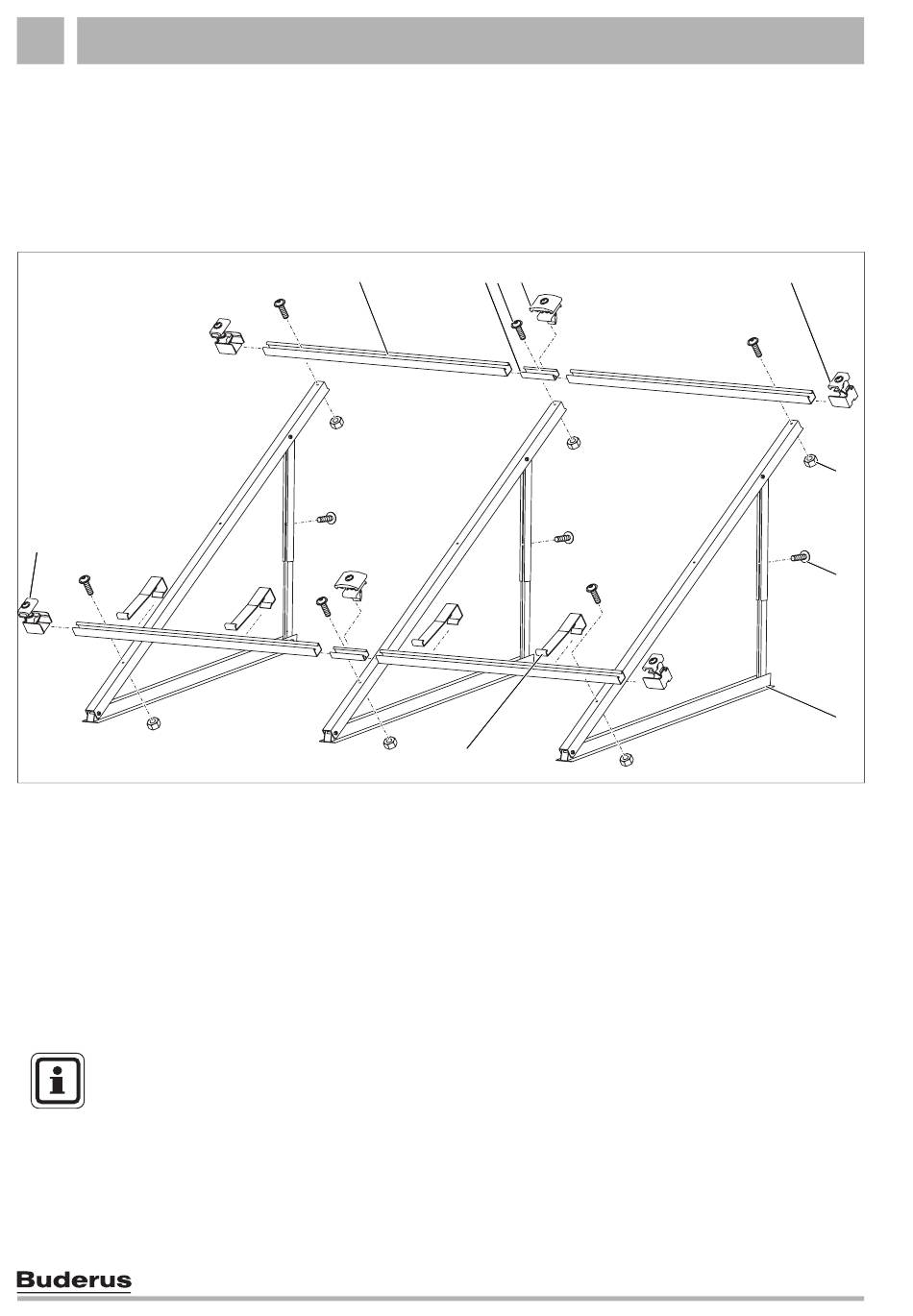

Fig. 3
Kit de montage pour 2 capteurs - 1 kit de montage de base, 1 kit d'extension
Kit de base, par champ de capteur et pour le
premier capteur (fig. 3):
Pos. 1:
Rail profilé
Pos. 3:
Vis M8 × 20
Pos. 5:
Tendeur unilatéral de capteur
Pos. 6:
Ecrou M8
Pos. 7:
Support de capteur
Pos. 8:
Dispositif de sécurité anti-glissement
CONSEIL D'UTILISATION
Selon l'utilisation du capteur pour toit
terrasse, des supports et rails profilés
supplémentaires sont éventuellement
nécessaires. Les différents chapitres
concernés y font référence.
Notice de montage Logasol SKN 3.0 / SKE 2.0 Montage sur toits terrasses et façades • Edition 04/2006
8
2 3
1
4
8
Kit d'extension, par capteur supplémentaire
(fig. 3):
×
2
Pos. 1:
×
6
Pos. 2:
×
4
Pos. 3:
×
4
Pos. 4:
×
2
Pos. 6:
×
2
Pos. 7:
Pos. 8:
Rail profilé
Connecteur avec chevilles filetées
Vis M8 × 20
Tendeur double face de capteur
Ecrou M8
Support de capteur
Dispositif de sécurité anti-glissement
Sous réserve de modifications techniques!
5
6
3
7
63043970.03-1.SD
63043970.03-1.SD
×
2
×
2
×
3
×
2
×
2
×
1
×
2
