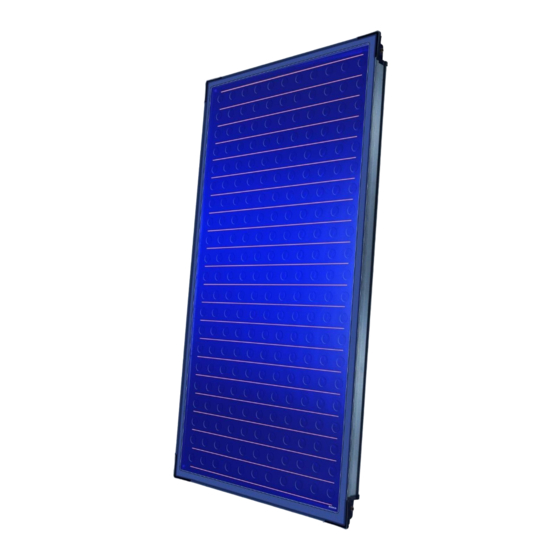

- Page 1 6304 4672 – 04/2006 FR Pour le professionnel Notice de montage Capteurs solaires Logasol SKS 4.0 Montage intégré 63043975.00-1.SD 63043975.00-1.SD Lire attentivement avant montage SVP...
-
Page 2: Table Des Matières
......39 Sous réserve de modifications techniques! Notice de montage Logasol SKS 4.0 Montage intégré • Edition 04/2006... -
Page 3: Généralités
S’il existe un dispositif parafoudre, le raccordement avec seront recyclés suivant le procédé le l’installation solaire doit être contrôlé par un électricien. mieux adapté au respect de l’environnement. Sous réserve de modifications techniques! Notice de montage Logasol SKS 4.0 Montage intégré • Edition 04/2006... -
Page 4: Caractéristiques Techniques
Poids net, modèle vertical 46 kg Poids net, modèle horizontal 47 kg Surpression de service autorisée du 10 bar maxi capteur Tabl. 2 Caractéristiques techniques Sous réserve de modifications techniques! Notice de montage Logasol SKS 4.0 Montage intégré • Edition 04/2006... -
Page 5: Sécurité
Veuillez remettre cette notice de montage à votre client. Expliquez le fonctionnement et l’utilisation de l’appareil à votre client. Sous réserve de modifications techniques! Notice de montage Logasol SKS 4.0 Montage intégré • Edition 04/2006... -
Page 6: Disposition Des Remarques
Recouvrez le capteur (par ex. avec une bâche disponible comme accessoire) et le matériel de montage pendant le montage pour les protéger des températures élevées dues au rayonnement solaire. Sous réserve de modifications techniques! Notice de montage Logasol SKS 4.0 Montage intégré • Edition 04/2006... -
Page 7: Avant Le Montage
CONSEIL D’UTILISATION Retirer les tuiles en S, les bardeaux ou les plaques friables dans la zone des capteurs et remplacez-les. Sous réserve de modifications techniques! Notice de montage Logasol SKS 4.0 Montage intégré • Edition 04/2006... -
Page 8: Description Des Composants
Pos. 16 Vis 6 × 40 avec rondelle plate × Pos. 17: Serre-flanc unilatéral × Pos. 18: Support droit × Pos. 19: Support de tuile Sous réserve de modifications techniques! Notice de montage Logasol SKS 4.0 Montage intégré • Edition 04/2006... - Page 9 Pos. 1: Connecteur de tube ondulé × Pos. 2: Bride de fixation 63043966.04-1.SD 63043966.04-1.SD Fig. 4 Deux angles de transport avec un kit de connexion Sous réserve de modifications techniques! Notice de montage Logasol SKS 4.0 Montage intégré • Edition 04/2006...
-
Page 10: Auxiliaires Supplémentaires Nécessaires
Les capteurs ne doivent pas être stockés à l’air libre sans être protégés de la pluie. 63043966.05-1.SD 63043966.05-1.SD Fig. 5 Capuchons en caoutchouc sur raccordements de capteurs Sous réserve de modifications techniques! Notice de montage Logasol SKS 4.0 Montage intégré • Edition 04/2006... -
Page 11: Documentation Technique
à la station complète Préparateur: La notice de montage est jointe Pos. 3: au préparateur 63043965.07-1.SD 63043965.07-1.SD Fig. 6 Composants de l’installation solaire et documentation technique Sous réserve de modifications techniques! Notice de montage Logasol SKS 4.0 Montage intégré • Edition 04/2006... -
Page 12: Calculer La Place Nécessaire Sur Le Toit
Tabl. 4 Surface de pose horizontale nécessaire des capteurs montés (tôles de recouvrement incl. sur tout le montés (tôles de recouvrement incl. sur tout le pourtour) pourtour) Sous réserve de modifications techniques! Notice de montage Logasol SKS 4.0 Montage intégré • Edition 04/2006... -
Page 13: Travaux Préliminaires À Réaliser Sur Le Toit
(tabl. 3 et tabl. 4) au champ de capteurs plus une rangée supplémentaire permettant suffisamment de place pour se déplacer pendant les travaux de mise en place des capteurs. Sous réserve de modifications techniques! Notice de montage Logasol SKS 4.0 Montage intégré • Edition 04/2006... -
Page 14: Déterminer Les Positions Initiales Pour Le Montage
> 80 mm > 80 mm 63043975.02-1.SD 63043975.02-1.SD Fig. 8 Déterminer la position exacte du champ de capteurs Sous réserve de modifications techniques! Notice de montage Logasol SKS 4.0 Montage intégré • Edition 04/2006... -
Page 15: Monter Les Lattes Supplémentaires
Longueur des lattes supplémentaires (ici: première latte en bas avec dispositif anti-glissement) Pos. 1: Fixation Pos. 2: Lattes supplémentaires Pos. 3: Jonction des lattes supplémentaires Sous réserve de modifications techniques! Notice de montage Logasol SKS 4.0 Montage intégré • Edition 04/2006... - Page 16 (fig. 12). CONSEIL D’UTILISATION Montez les lattes supplémentaires 63043975.35-1.SD 63043975.35-1.SD horizontalement (utiliser un niveau à Fig. 12 Compenser les différences de niveau des chevrons bulle). Sous réserve de modifications techniques! Notice de montage Logasol SKS 4.0 Montage intégré • Edition 04/2006...
- Page 17 (fig. 14, pos. 6). 63043975.04-1.SD 63043975.04-1.SD Fig. 14 Ecartements entre les lattes supplémentaires pour le montage d’une rangée (dimension en mm, valeurs entre parenthèses = modèle horizontal) Sous réserve de modifications techniques! Notice de montage Logasol SKS 4.0 Montage intégré • Edition 04/2006...
- Page 18 63043975.19-1.SD Fig. 15 Ecartements entre les lattes supplémentaires pour le montage de plusieurs rangées de capteurs (dimensions en mm, valeurs entre parenthèses = horizontal) Sous réserve de modifications techniques! Notice de montage Logasol SKS 4.0 Montage intégré • Edition 04/2006...
-
Page 19: Montage Des Capteurs
(facilitent le levage). CONSEIL D’UTILISATION Des capteurs mal fixés risquent de tomber pendant le transport ou le montage. Sous réserve de modifications techniques! Notice de montage Logasol SKS 4.0 Montage intégré • Edition 04/2006... -
Page 20: Préparer Le Montage Du Capteur
(principe de Tichelmann, fig. 19). Le raccordement alterné peut également être utilisé pour moins de 6 capteurs (fig. 19). 63043966.08-1.SD 63043966.08-1.SD Fig. 19 Raccordement hydraulique alterné Sous réserve de modifications techniques! Notice de montage Logasol SKS 4.0 Montage intégré • Edition 04/2006... - Page 21 (fig. 21, pos. 3). La bande d’étanchéité gonfle lentement après le 63043973.02-1.SD 63043973.02-1.SD montage. Fig. 21 Partie arrière du capteur Sous réserve de modifications techniques! Notice de montage Logasol SKS 4.0 Montage intégré • Edition 04/2006...
-
Page 22: Fixer Les Capteurs
Ne resserrez la vis que lorsque le deuxième capteur est placé contre le serre-flanc bilatéral. 63043975.07-1.SD 63043975.07-1.SD Fig. 24 Serre-flanc bilatéral sur le premier capteur Sous réserve de modifications techniques! Notice de montage Logasol SKS 4.0 Montage intégré • Edition 04/2006... - Page 23 (fig. 27, pos. 1). 63043966.16-1.SD 63043966.16-1.SD Fig. 27 Connecteur de tube ondulé sécurisé à l’aide des brides de fixation Sous réserve de modifications techniques! Notice de montage Logasol SKS 4.0 Montage intégré • Edition 04/2006...
- Page 24 (fig. 30, pos. 2) contre les dispositifs anti-glissement et positionner par rapport à la rangée du dessous. Fixer les capteurs comme dans la rangée inférieure. Sous réserve de modifications techniques! Notice de montage Logasol SKS 4.0 Montage intégré • Edition 04/2006...
-
Page 25: Raccorder La Sonde Du Capteur
Auparavant retirez, à l’aide du raccord de câbles (fig. 32, pos. 2), l’écrou qui se trouve dans la gaine de sonde. Sous réserve de modifications techniques! Notice de montage Logasol SKS 4.0 Montage intégré • Edition 04/2006... -
Page 26: Raccordement Des Tubes Collecteurs
(fig. 34, pos. 3). Procédez de même avec le raccordement de départ. 63043973.06-1.SD 63043973.06-1.SD Fig. 34 Montage de la conduite de départ (sans purgeur sur le toit) Sous réserve de modifications techniques! Notice de montage Logasol SKS 4.0 Montage intégré • Edition 04/2006... -
Page 27: Purge Par Le Purgeur (Accessoire) Sur Le Toit
Joint (n’est pas nécessaire dans ce cas) Pos. 10: Rondelle intérieure × (n’est pas nécessaire dans ce cas) Pos. 11: Rondelle de serrage × (n’est pas nécessaire dans ce cas) Sous réserve de modifications techniques! Notice de montage Logasol SKS 4.0 Montage intégré • Edition 04/2006... - Page 28 Fig. 37 Montage du purgeur sous le toit Pos. 1: Mamelon avec joint torique Pos. 2: Pot de purge Pos. 3: Tube de raccordement Pos. 4: Bride de fixation Sous réserve de modifications techniques! Notice de montage Logasol SKS 4.0 Montage intégré • Edition 04/2006...
-
Page 29: Montage Du Kit De Raccordement Pour Deux Rangées (Accessoires)
à l’aide des 63043973.09-1.SD 63043973.09-1.SD brides de fixation (fig. 40, pos. 4) du kit de Fig. 40 Kit de raccordement entre deux rangées de capteurs raccordement. Sous réserve de modifications techniques! Notice de montage Logasol SKS 4.0 Montage intégré • Edition 04/2006... -
Page 30: Montage Des Tôles De Recouvrement
63043975.09-1.SD 63043975.09-1.SD chevauchent pas entre deux capteurs Fig. 41 Tôles de recouvrement montées tout autour (fig. 41, pos. 1), mais au milieu d’un capteur. Sous réserve de modifications techniques! Notice de montage Logasol SKS 4.0 Montage intégré • Edition 04/2006... -
Page 31: Tôles De Recouvrement Inférieures
Celles-ci doivent être alignées à gauche avec le capteur (flèche). 63043975.38-1.SD 63043975.38-1.SD Fig. 44 Positionnement des tôles de recouvrement centrales avec capteurs verticaux Sous réserve de modifications techniques! Notice de montage Logasol SKS 4.0 Montage intégré • Edition 04/2006... - Page 32 Adapter avec soin les feuilles de protection en plomb dans la zone frontale au contour des tuiles (fig. 47, pos. 2). 63043975.11-1.SD 63043975.11-1.SD Fig. 47 Fixation des tôles inférieures Sous réserve de modifications techniques! Notice de montage Logasol SKS 4.0 Montage intégré • Edition 04/2006...
-
Page 33: Tôles De Recouvrement Latérales
à l’aide d’une clé SW 8. Le profil est coincé contre le châssis du capteur. 63043975.16-1.SD 63043975.16-1.SD Fig. 50 Baguette de recouvrement centrale Sous réserve de modifications techniques! Notice de montage Logasol SKS 4.0 Montage intégré • Edition 04/2006... -
Page 34: Tôles De Recouvrement Centrales Avec Montage De Plusieurs Rangées
(fig. 53, pos. 2). 63043975.33-1.SD 63043975.33-1.SD Fig. 53 Poser la tôle de recouvrement centrale gauche Appuyer la tôle supérieure contre la tôle inférieure. Sous réserve de modifications techniques! Notice de montage Logasol SKS 4.0 Montage intégré • Edition 04/2006... -
Page 35: Tôles De Recouvrement Latérales De La Rangée Supérieure Avec Montage
En appuyant par le haut sur la tôle de recouvrement, la tôle s’encastre dans la rainure du châssis du capteur (fig. 55, pos. 3). 63043975.15-1.SD 63043975.15-1.SD Fig. 56 Tôle de recouvrement supérieure gauche Sous réserve de modifications techniques! Notice de montage Logasol SKS 4.0 Montage intégré • Edition 04/2006... - Page 36 Fixer la fixation avec le clou joint. 63043975.36-1.SD 63043975.36-1.SD Fig. 59 Fixer les tôles de recouvrement à l’aide de fixations Sous réserve de modifications techniques! Notice de montage Logasol SKS 4.0 Montage intégré • Edition 04/2006...
-
Page 37: Recouvrir Le Toit
Découper les tuiles selon la dimension X Pos. 2: Tuile découpée (tabl. 5, page 14) et poser. Pos. 3: Tôle de recouvrement en haut Sous réserve de modifications techniques! Notice de montage Logasol SKS 4.0 Montage intégré • Edition 04/2006... -
Page 38: Travaux D'achèvement
11.2 Isoler les conduites de raccordement et les tubes collecteurs Isolation sur site des tubes collecteurs – Pour l’isolation des conduites intérieures, utilisez des matériaux résistants aux températures élevées. Sous réserve de modifications techniques! Notice de montage Logasol SKS 4.0 Montage intégré • Edition 04/2006... -
Page 39: Notice Succincte Pour Deux Capteurs
Fixer les tôles de recouvrement supérieures avec la fixation et les fixer sur les chevauchements à l’aide de vis de ferblantier. page 37 Monter le support et découper les tuiles. Sous réserve de modifications techniques! Notice de montage Logasol SKS 4.0 Montage intégré • Edition 04/2006... - Page 40 Cachet de l'installateur: Buderus Chauffage SAS BP 31 67501 HAGUENAU Cedex http://www.buderus.fr e-mail: buderus@buderus.fr...
