Montage des supports sur toit terrasse et façade
5.1 Ecartements entre les supports de
capteurs avec ancrage sur site
Les écartements entre les supports de capteurs
(milieu/milieu, indications en mm) dépendent des
éléments suivants:
– modèle de capteur (vertical, horizontal)
– charges maximales dues à la neige et au vent.
CONSEIL D'UTILISATION
Les écartements entre les supports
doivent être impérativement respectés
afin de pouvoir monter les rails profilés
ultérieurement.

5.1.1 Version de base

Pour le premier capteur, 2 supports sont nécessaires.
Un support supplémentaire est nécessaire par capteur
vertical supplémentaire (fig. 19). Deux supports
supplémentaires sont nécessaires par capteur
horizontal supplémentaire (fig. 21).
La version de base peut être utilisée pour les charges
suivantes:
– hauteur de bâtiment maxi. 20 m
(hauteur de montage)
– charge due à la neige maxi. 2,0 kN/m²
Sous réserve de modifications techniques!
Notice de montage Logasol SKN 3.0 / SKE 2.0 Montage sur toits terrasses et façades • Edition 04/2006
980

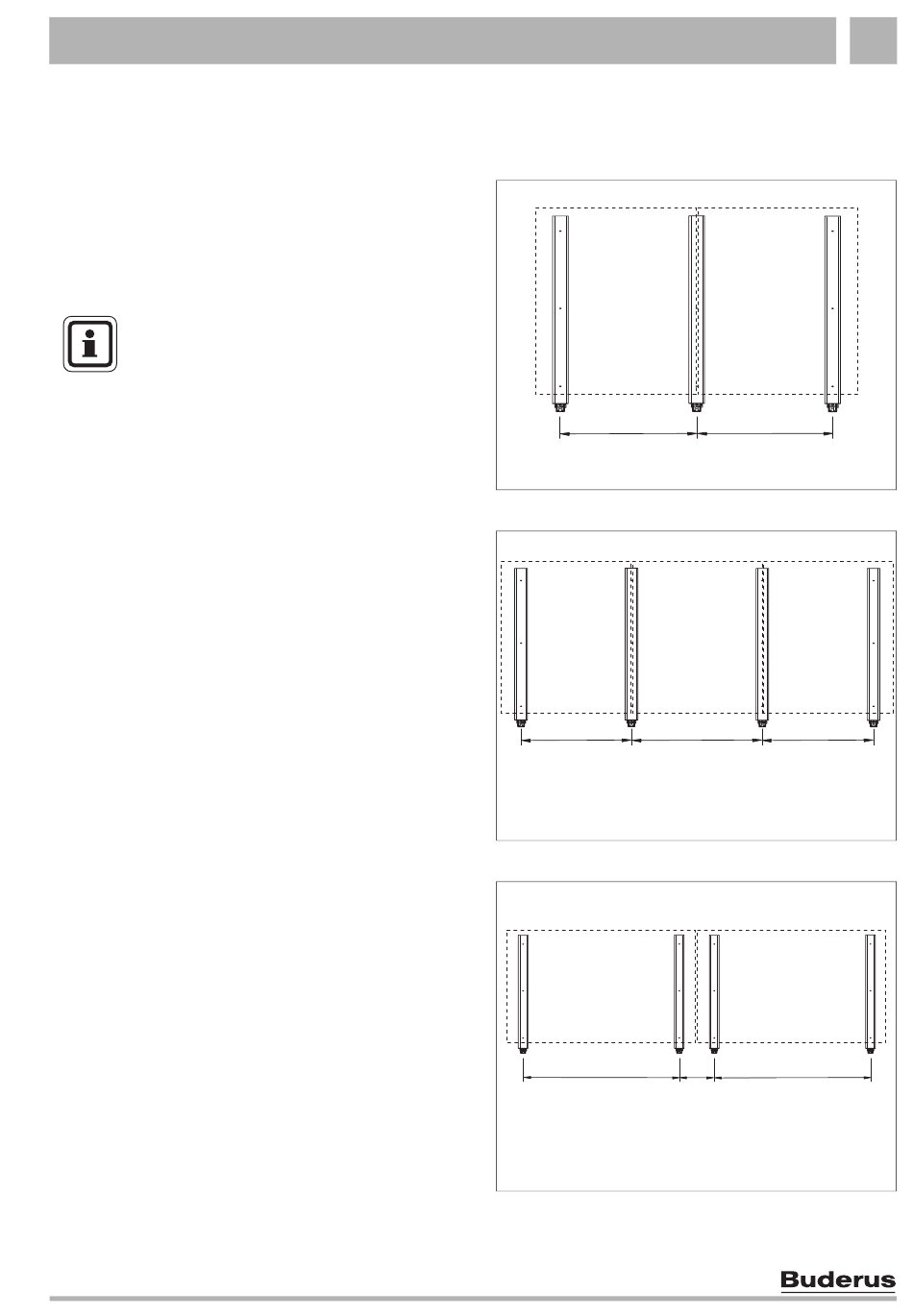

Fig. 19 Version de base pour 2 capteurs verticaux
