LR101 Module de rétro-signalisation
Ce mode opératoire
Doit être lu attentivement avant de connecter votre LR101 pour
la première fois et le mettre en service.
Ce manuel vous aide à identifier les inter-dépendances dans le
système de rétro-signalisation de Digital Plus et vous permet
ainsi d'éviter d'éventuels problèmes.

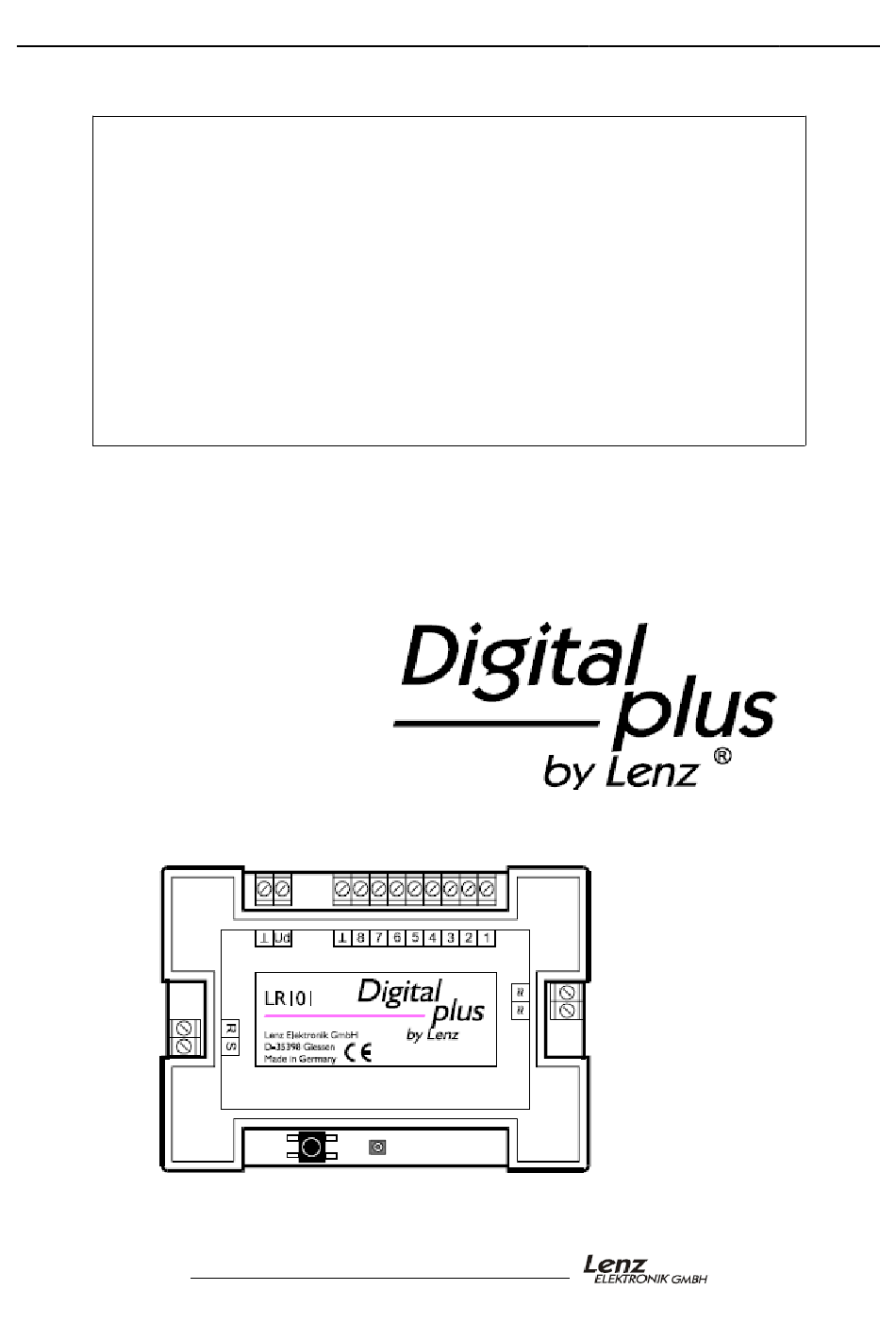

Programmez l'adresse et réglez votre LR101

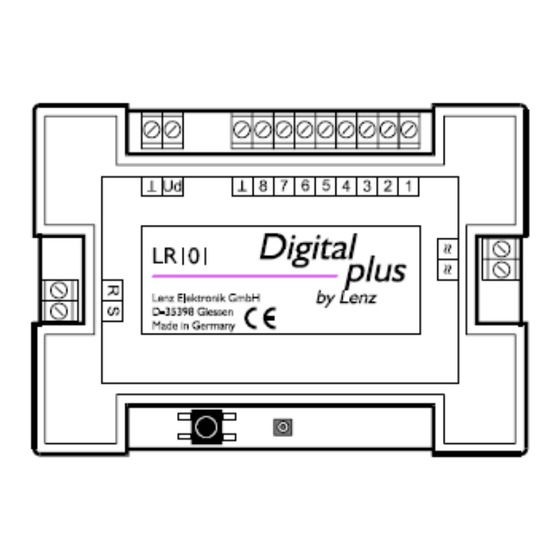

LR101
Module de Rétro-signalisation
Art. Nr. 11 201
Août 2004
Commencez par lire le manuel
installez le!
1
Publicité
Manuels Connexes pour Lenz Digital plus LR101
Sommaire des Matières pour Lenz Digital plus LR101
- Page 1 LR101 Module de rétro-signalisation Ce mode opératoire Doit être lu attentivement avant de connecter votre LR101 pour la première fois et le mettre en service. Ce manuel vous aide à identifier les inter-dépendances dans le système de rétro-signalisation de Digital Plus et vous permet ainsi d'éviter d'éventuels problèmes.
- Page 2 LR101 Module de rétro-signalisation A quoi servent les informations de rétro-signalisation. La forme de rétro-signalisation la plus connue et la plus utilisée est celle vous informant si une section de voie de votre réseau est occupée ou non. Même si vous contrôlez votre réseau uniquement en mode manuel, vous aurez certainement besoin de connaître l'état des voies que vous ne pouvez pas voir.
- Page 3 LR101 Module de rétro-signalisation Les fonctions spéciales du nouveau système de rétro-signalisation Digital Plus. Dans le concept de rétro-signalisation Digital Plus, trois composants sont utilisés pour assurer la rétro-signalisation du réseau: un encodeur de rétro-signalisation LR101, un détecteur d'occupation par consommation de courant LB100 et un contrôleur de tension LB050.
- Page 4 LR101 Module de rétro-signalisation La centrale interroge tout à tour tous les encodeurs de de rétro-signalisation, LR101/100. Cela prend environ 30 millisecondes. Cette interrogation n'obtient de réponse que des LR101/100 dont l'état à changé. L'information est envoyée simultanément par 4 entrées, ce qui prend 2 millisecondes, ce temps s'ajoutant au temps d'interrogation de la centrale;...
- Page 5 LR101 Module de rétro-signalisation Si une connexion entre une entrée de rétro-signalisation et la sortie est détectée, celle ci est immédiatement reportée à la centrale. Si une connexion existante est rompue, celle ci n'est reportée à la centrale qu'après expiration du délai programmé, Exemple: Un LB100 contrôle une section de voie.
-
Page 6: Notre Suggestion Pour L'assignation D'adresse
LR101 Module de rétro-signalisation Plage d'adressage. La plage d'adressage pour la rétro-signalisation dans le système Digital Plus va de 1 à 128. Il ne doit pas y avoir plus d'une adresse afin de prévenir de tout conflit de rétro- signalisation. La plage d'adresse pour la rétro-signalisation est divisée en deux groupe: les adresses de 1 à... - Page 7 LR101 Module de rétro-signalisation Ainsi, vous pourrez à loisirs ajouter des aiguillages à votre réseau en utilisant les adresses d'aiguillages 1 à 256, sans avoir besoin de réserver des adresses, Par défaut, l'adresse 65 est programmée dans le LR101 par l'usine, Programmation d'adresses et autres réglages du LR101.
- Page 8 LR101 Module de rétro-signalisation Programmation de l'adresse à l'aide de la centrale. Pour ce faire, vous avez besoin de votre centrale et de la commande à main LH100. Nous partons du principe que ces éléments sont correctement connectés ensemble et sont fonctionnels.
- Page 9 LR101 Module de rétro-signalisation Si le mode de programmation n'est pas affiché, appuyez sur la touche «+» jusqu'à obtention de l'affichage de «CV». puis sélectionnez ce mode en appuyant sur la touche «Enter». A l'affichage, vous obtenez «Search»: La centrale lit les l'élément connecté à la sortie programmation. Avec le LR10, cette opération se termine avec un message d'erreur: «ERR02»...
- Page 10 LR101 Module de rétro-signalisation Réglage de l'adresse pendant le fonctionnement. Pour ce faire, vous devez utiliser le bouton poussoir et la LED située près de celui-ci. Cette méthode est la meilleure si vous avez déjà installé votre LR101 sur votre réseau et que vous voulez en changer l'adresse.
- Page 11 LR101 Module de rétro-signalisation Quand la procédure est terminée, la LED se rallume. Si vous avez sélectionné une adresse hors de la plage autorisée, celle-ci n'est pas stockée et l'adresse précédente reste inchangée. Pour vous avertir de cela, la LED clignote rapidement.
- Page 12 LR101 Module de rétro-signalisation Après 5 secondes, la LED s'allume. Après 5 secondes supplémentaires, la LED se met à clignoter. Maintenez le bouton poussoir enfoncé jusqu'à l'extinction de la LED. Les réglages d'usine par défaut de votre LR101 sont restaurés. Raccordement du LR101.
- Page 13 LR101 Module de rétro-signalisation Les bornes R et S du LR101 sont les connexions du bus de rétro-signalisation. Ces bornes sont à raccorder à celles du même nom sur la centrale. Les LR101 supplémentaires sont raccordés en parallèle. Voir fig3. Détecteur d'occupation LB100 Fig4 Tout contact libre de potentiel peut être raccordé...
- Page 14 LR101 Module de rétro-signalisation Attention: Les bornes qui alimentent la voie en courant ne doivent pas être utilisées pour alimenter le LR101! Elle conduiraient à sa destruction! Connexion temporaire du LR101 pour le tester. Dans l'exemple qui suit, nous vous montrons comment l'affichage du LH100 change quand vous changez l'état des entrées de rétro-signalisation du LR101.
- Page 15 LR101 Module de rétro-signalisation Si le bouton poussoir est: A l'affichage, vous obtenez: Ouvert Fermé Si vous programmez un délai pour l'entrée 1, vous pouvez facilement lire ce délai sur le LH100 pendant le temps que le bouton poussoir est ouvert et avant que l'affichage ne change.
- Page 16 LR101 Module de rétro-signalisation 33 à 36 121 à 124 205 à 208 37 à 40 125 à 128 209 à 212 41 à 44 129 à 132 213 à 216 45 à 48 133 à 136 217 à 220 49 à...
