Raccordement électrique
7.

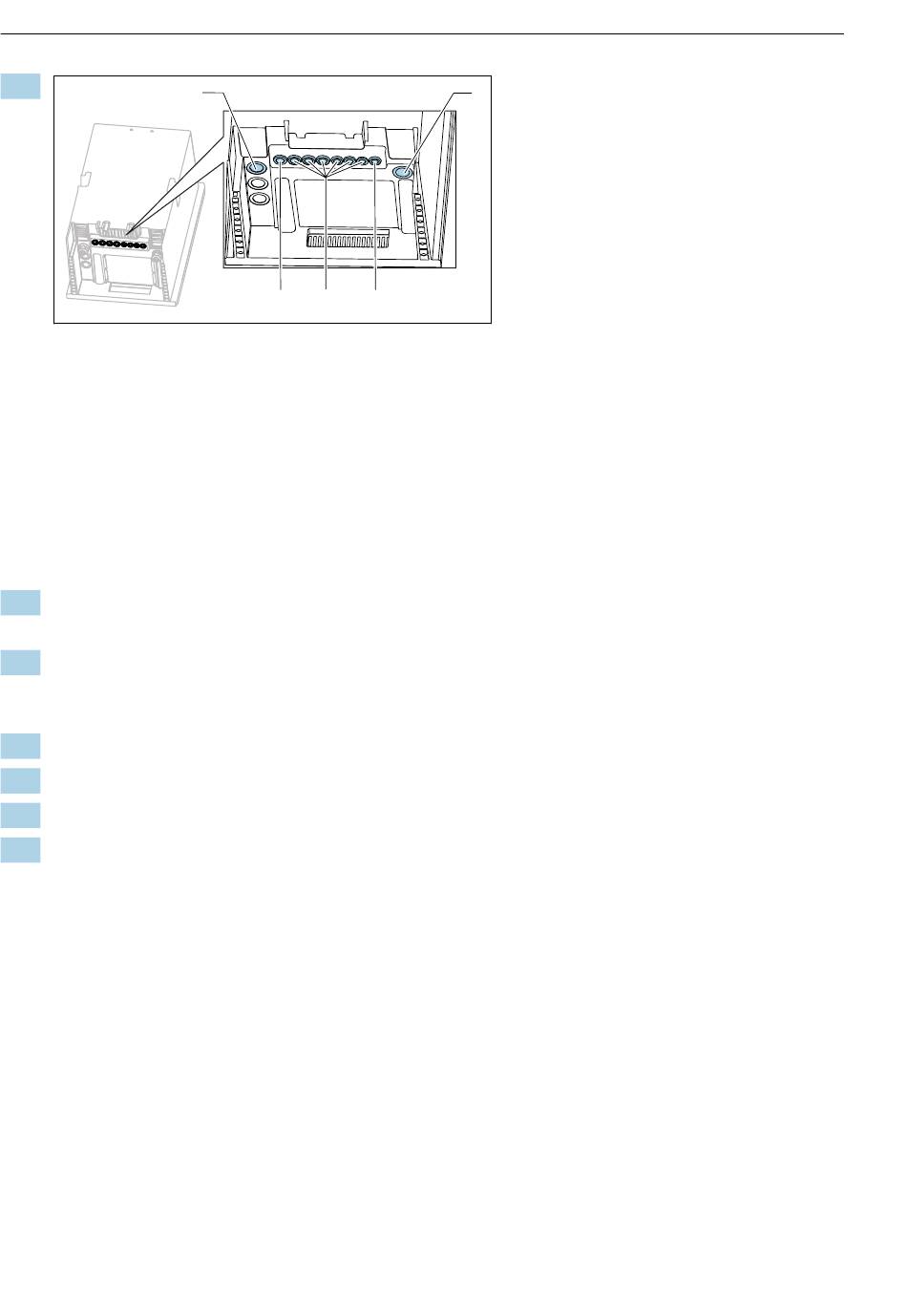

1 Tuyau d' é vacuation de l' é chantillon "D" et tuyau d' a rrivée de l' é chantillon SP1 et SP2 (version 1/2
voies) ou SPx (version 4/6 voies)
2 Tuyau d' é vacuation "W"
3 Version 4/6 voies : raccord de câble pour la platine
4 Connexions pour les capteurs, câbles de liaison signal
5 Câble d' a limentation (raccordé en usine)
Faire passer les câbles à travers les presse-étoupe se trouvant en bas de l' a ppareil.
Pour toutes les versions
8. Poser les câble à l' a rrière de l' a ppareil afin qu' i ls soient bien protégés. Utiliser des serre-
câbles.
9. Guider le câble vers le compartiment de l' é lectronique.
Après le raccordement :
1. Fixer le couvercle du compartiment de l' é lectronique à l' a ide des 6 vis.
2. Replier la plaque porteuse et utiliser les vis 6 pour la fixer après le raccordement.
3. Serrer les presse-étoupe sur la partie inférieure de l' a ppareil afin de fixer les câbles.
4. Replacer le bac à flacons dans le boîtier.
5.3

Garantir l'indice de protection

À la livraison, il convient de ne réaliser que les raccordements mécaniques et électriques
décrits dans le présent manuel, qui sont nécessaires à l' a pplication prévue.
‣
Travailler avec précaution.
Certains indices de protection garantis pour ce produit (indice de protection (IP), sécurité
électrique, immunité aux interférences CEM) peuvent ne plus être garantis dans les cas
suivants, par exemple :
• Couvercles manquants
• Alimentations différentes de celles fournies
• Presse-étoupe mal serrés (à serrer avec 2 Nm (1,5 lbf ft) pour la protection IP autorisée)
• Diamètres de câble inadaptés aux presse-étoupe
• Modules pas complètement fixés
26
1
5 4
2
3
