Connecteur mâle de type M12/Euro à
5 broches

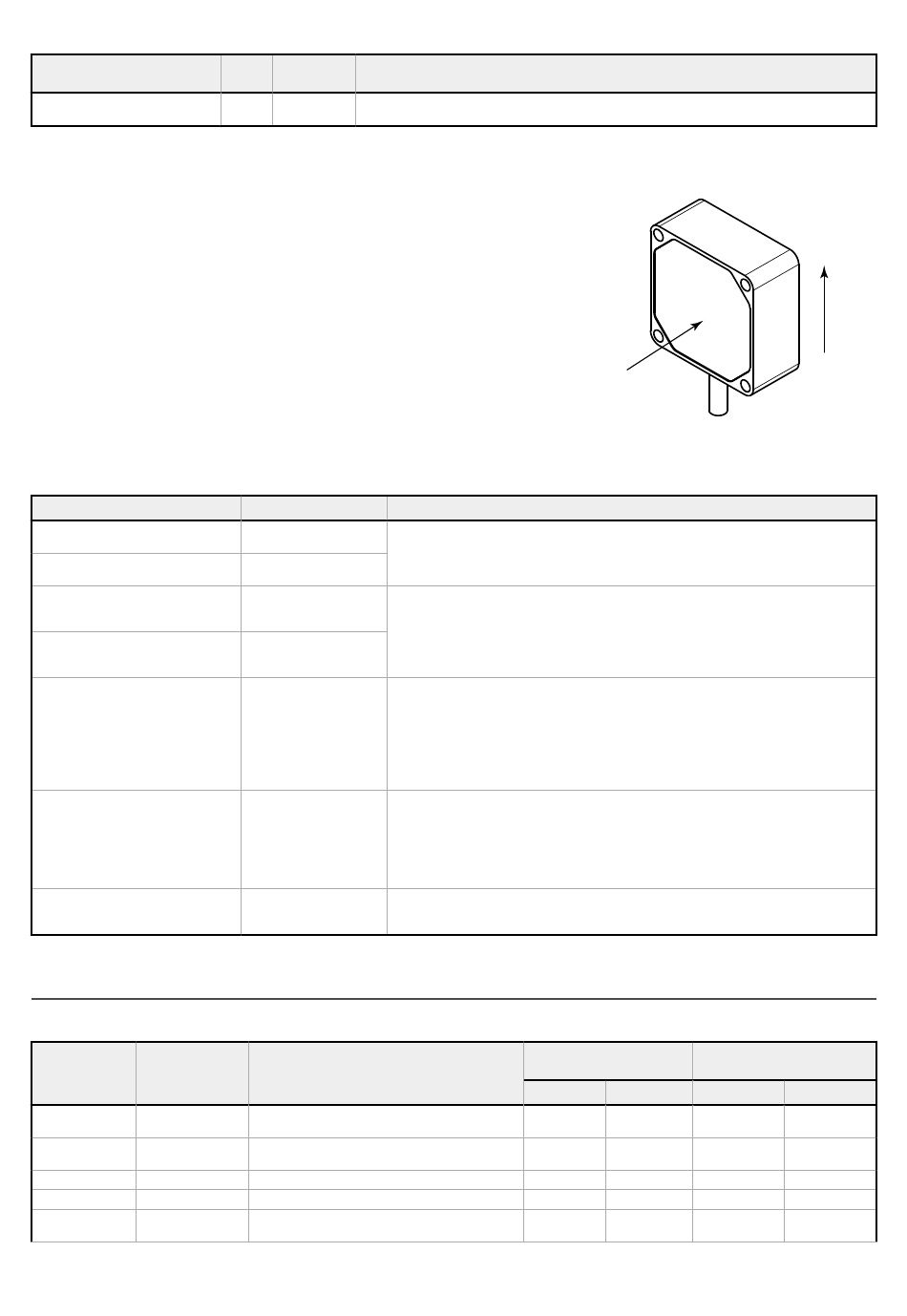

Installation du capteur QM30VT2
Les axes X et Z sont indiqués sur la face avant des capteurs de vibrations. Le plan de l'axe Z tra-
verse le capteur tandis que l'axe X est parallèle au capteur.
•
L'axe X doit être aligné sur l'arbre du moteur ou placé dans un plan axial.
•
L'axe Z doit traverser le moteur ou être placé dans un plan radial.
Pour améliorer les résultats, installez le capteur le plus près possible du roulement du moteur. Si
cela n'est pas possible, installez le capteur sur une surface jointe de façon rigide aux caractéris-
tiques de vibration du moteur. L'utilisation d'une protection ou d'une autre surface de montage
flexible peut nuire à la précision ou à la détection de certaines caractéristiques de vibration.
Après avoir déterminé le sens et l'emplacement du capteur, montez-le de sorte à bénéficier de la plus haute précision possible pour la détec-
tion des vibrations.
Options de montage
BWA-BK-014 Équerre plate avec montage
direct par vis sur le moteur et le capteur
BWA-BK-012 Équerre plate avec montage
direct par vis sur le moteur et le capteur
BWA-BK-014 Équerre plate collée par rés-
ine sur le moteur et capteur vissé sur
l'équerre
BWA-BK-012 Équerre plate collée par rés-
ine sur le moteur et capteur vissé sur
l'équerre
BWA-BK-013 Équerre magnétique plate
BWA-BK-019 Équerre magnétique à sur-
face courbe
Bande adhésive thermoconductrice
Registres de maintien
Les adresses de registre avec alias peuvent être configurées par l'utilisateur. Les registres d'adresses avec alias sont séquencés pour être lus
avec une seule instruction de lecture Modbus.
Adresse avec alias
Adresse de registre
de registre Modbus
Modbus
45201
42401
45202
42403
45203
40049
45204
40043
45205
42451
2
Broche
Couleur du fil
Raccordement du capteur
Non utilisé Lors de la mise à jour du micrologiciel, vous devez mettre la broche 5 à la terre en la raccordant à
5
Gris
la broche 3.
Modèle QM
Description
Lorsque c'est possible, le montage direct de l'équerre sur le moteur avec un boulon M4 × 0,7 permet
QM30VT2, QM30VT2-QP
de bénéficier d'une surface rigide offrant les meilleures réponse en fréquence et précision du capteur.
Cette option de montage offre davantage de flexibilité en cas de déplacement ultérieur du capteur et
QM30VT2-SS-QP,
de l'équerre.
QM30VT2-SS-9M
Il est recommandé d'utiliser une résine conçue pour le montage des accéléromètres, par exemple
QM30VT2, QM30VT2-QP
l'activateur Loctite Depend 330 et 7388.
Un tel collage de l'équerre sur le moteur permet de fixer de façon permanente l'équerre sur laquelle le
capteur peut être installé. Cette solution de montage plus rigide assure une précision et une réponse
QM30VT2-SS-QP,
en fréquence d'excellente qualité mais offre peu de souplesse si des modifications ultérieures s'avér-
QM30VT2-SS-9M
aient nécessaires.
Constitue une option de montage sur moteur robuste, résistante et réglable, mais en cas de surface
incurvée du moteur, elle n'est pas toujours appropriée si le moteur est trop petit pour que l'aimant
adhère parfaitement au boîtier du moteur.
QM30VT2, QM30VT2-QP,
Les équerres magnétiques sont susceptibles de pivoter accidentellement ou de changer d'emplace-
QM30VT2-SS-QP,
ment sur le capteur si ce dernier est heurté ou déplacé par une force externe. Dans un tel cas, les
QM30VT2-SS-9M
informations du capteur peuvent différer des données historiques associées à l'emplacement précé-
dent.
L'équerre et l'aimant ne sont pas en acier inoxydable.
Constitue une option de montage sur moteur robuste, résistante et réglable, à utiliser lorsque
l'équerre magnétique plate n'adhère pas parfaitement à la surface du moteur.
QM30VT2, QM30VT2-QP,
Les équerres magnétiques sont susceptibles de pivoter accidentellement ou de changer d'emplace-
QM30VT2-SS-QP,
ment sur le capteur si ce dernier est heurté ou déplacé par une force externe. Dans un tel cas, les
informations du capteur peuvent différer des données historiques associées à l'emplacement précé-
QM30VT2-SS-9M
dent.
L'équerre et l'aimant ne sont pas en acier inoxydable.
QM30VT2, QM30VT2-
Offre généralement une option de montage plus que suffisante mais la flexibilité résultante peut nuire
SS-9M, QM30VT2-QP,
à la précision.
QM30VT2-SS-QP
Description
Vitesse quadratique moyenne (RMS) Axe Z (pouce/sec)
1, 5
Vitesse quadratique moyenne (RMS) Axe Z (mm/sec) 2,
5
Température (°F) 3
Température (°C) 3
Vitesse quadratique moyenne (RMS) Axe X (pouce/sec)
1, 5
www.bannerengineering.com - Tel: +1-763-544-3164
Capteur de vibration et de température Sure Cross
Sensibilité aux vibrations
sur l'axe Z
Représentation de registre de main-
Plage E/S
Min.
Max.
Min. (déc.)
0
6.5535
0
65.535
–327.68
327.67
–327.68
327.67
0
6.5535
®
QM30VT2
Sensibilité aux vibrations
sur l'axe X
tien
Max. (déc.)
0
65535
0
65535
–32768
32767
–32768
32767
0
65535
P/N 210732 Rev. D
