Fig. 9
8.
Percez à proximité des trous (4 ou 6 trous) présents sur
la bride, introduisez les chevilles murales et fixez
définitivement les vis et les rondelles.
9.
Effectuez le raccordement électrique à l'alimentation de
l'habitation, rebranchez le courant uniquement après
avoir terminé l'installation.
Fig. 10
10. En cas de fonctionnement en version aspirante,
raccordez l'autre extrémité du tuyau d'évacuation au
dispositif d'évacuation de l'habitation.
En cas de fonctionnement en version filtrante (10F),
montez le déflecteur F sur la structure et fixez-le à la
bride prévue à cet effet à l'aide de 2 vis puis raccordez le
tuyau d'évacuation à la bague de raccordement située
sur le déflecteur.
11. Fixez la bride de renfort (voir opération 2) au treillis dans
une position la plus intermédiaire possible.
Fig. 11
12. Assemblez les deux sections supérieures de la cheminée
pour couvrir le treillis.
Vissez chaque section à l'aide de 2 vis (1 par côté) près
du plafond.
13. Fixez au treillis l'ensemble cheminée supérieure à l'aide
de 10 vis (5 par côté).
14. Appliquez les 2 enjoliveurs (fournis avec l'appareil) pour
cacher les points de fixation des sections de la cheminée
supérieure (ATTENTION ! LES ENJOLIVEURS DE LA
CHEMINÉE SUPÉRIEURE SONT RECONNAISSABLES
PARCE
QU'ILS
PROFONDS ET QU'ILS SE FIXENT PAR PRESSION).
Fig. 12
15. Introduisez la tige de commande à l'emplacement prévu
en poussant vers le haut.
16. Effectuer le raccordement électrique.
Fig. 13
17. Introduisez d'abord la section inférieure de la cheminée
qui présente les inserts filetés.
Fixez-la à la structure, des deux côtés, en vissant la
première et la quatrième vis en partant du bas.
18. Assemblez la deuxième section inférieure, des deux
côtés, en vissant la deuxième et la troisième vis en
partant du bas.
Fixez définitivement les 2 sections à l'aide de 4 vis (2 par
côté).
Fig. 14
19. Appliquez les 2 enjoliveurs (fournis avec l'appareil) pour
cacher les points de fixation des sections de la cheminée
inférieure (ATTENTION ! LES ENJOLIVEURS DE LA
CHEMINÉE INFÉRIEURE SONT RECONNAISSABLES
PARCE QU'ILS SONT PLUS ÉTROITS ET MOINS
PROFONDS).
SONT
PLUS
LARGES,
Rebranchez le courant en intervenant sur le tableau électrique
central et contrôlez le fonctionnement de la hotte.
Description de la hotte
Fig. 1
1. Panneau de contrôle
2. Filtre anti-graisse
3. Poignée de décrochage du filtre anti-graisse
4. Lampe halogène
5. Écran vapeurs
6. Cheminée télescopique
7. Sortie de l'air (uniquement pour emploi dans la version
recyclage)
Fonctionnement
Utiliser la puissance d'aspiration maximum en cas de
concentration très importante des vapeurs de cuisson. Nous
conseillons d'allumer la hotte 5 minutes avant de commencer
la cuisson et de la faire fonctionner encore pendant 15
minutes environ après avoir terminé la cuisson.
La hotte est dotée d'un dispositif "TOUCH" pour le contrôle
des lumières et de la vitesse.
Pour une utilisation correcte, lire attentivement les instructions
ci-dessous.
PLUS
Fonction d'allumage automatique
La hotte est équipée d'un détecteur de température qui active
le moteur à la 1 ère vitesse (puissance) d'aspiration dans le
cas où la température ambiante dans la zone environnante de
la hotte dépasse 70°C.
L'utilisateur peut cependant éteindre ou modifier la vitesse
(puissance) d'aspiration (voir paragraphe "Contrôle des
vitesses (puissances) d'aspiration ").
Contrôle des vitesses (puissances) d'aspiration
La sélection des vitesses (puissances) d'aspiration est
cyclique selon la séquence vitesse "stand-by - 1-2-3-4- Stand

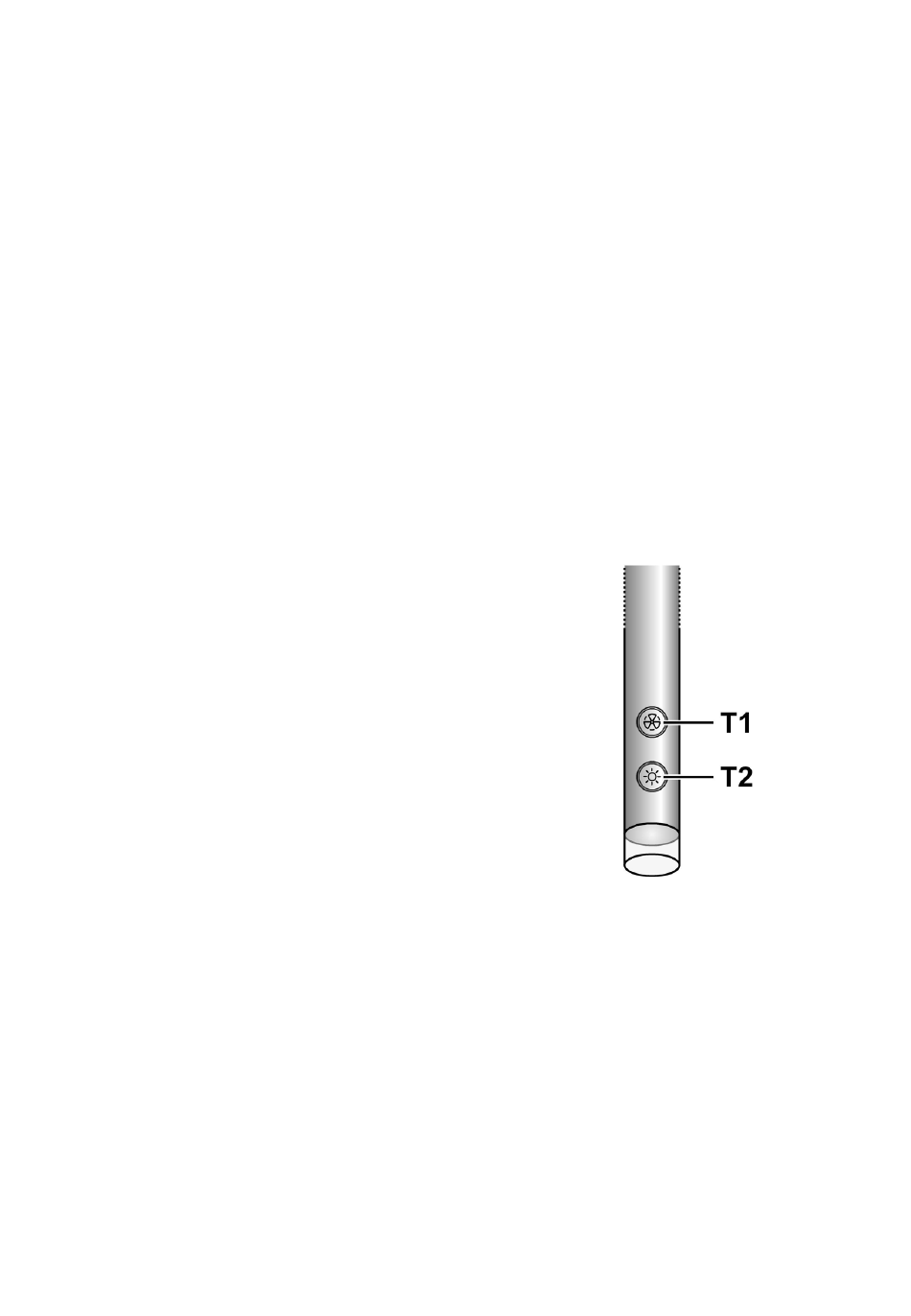

by -1-2-...", à chaque pression de la touche T1 de la tige de
commande, la vitesse (puissance) d'aspiration augmente d'un
niveau pour s'éteindre (stand-by) si la touche est encore
enfoncée lorsque la hotte est en vitesse (puissance)
d'aspiration 4.
