N'oubliez pas de connecter le câble du ventilateur du processeur
au connecteur CPU_Fan de la carte mère. Une circulation de l'air
insuffisante peut endommager les composants de la carte mère.
Ce connecteur n'est pas un cavalier ! Ne placez pas de capuchon
de cavalier sur ce connecteur ! Le connecteur APU_FAN prend en
charge les ventilateurs du processeur d'une puissance maximale
de 1A (12 W).
3.
Socket AMD
APU FM2+
®
La carte mère est livrée avec un socket FM2+ conçu pour un processeur APU AMD
séries A et Athlon™.
Pour plus de détails, consultez la section Accelerated Processing Unit (APU).
4.
Slots DIMM DDR3
Vous pouvez installer des modules mémoire DDR3 unbuffered et non ECC de 2 Go, 4
Go, 8 Go, et 16 Go sur les interfaces de connexion DDR3.
Pour plus de détails, consultez la section Mémoire système.
5.

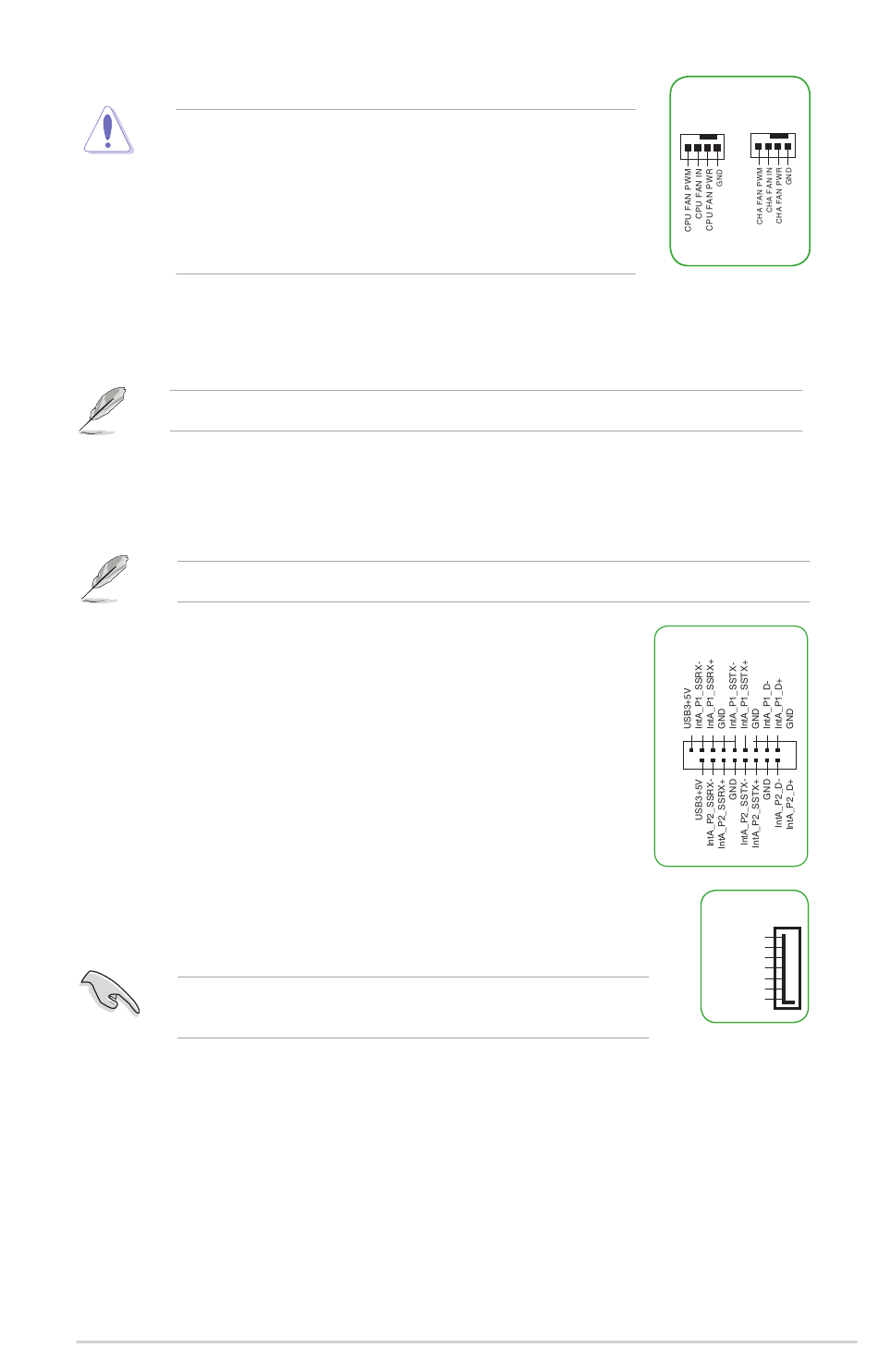

Connecteur USB 3.0 (20-1 pin USB3_12)
Ce connecteur est dédié à la connexion de ports USB 3.0
additionnels et est conforme à la norme USB 3.0 qui peut
supporter un débit pouvant atteindre jusqu'à 5Gb/s. Si le
panneau avant de votre châssis intègre un connecteur
USB 2.0, vous pouvez utiliser ce connecteur pour brancher
un périphérique USB 2.0.
6.
Connecteurs SATA 6.0 Gb/s AMD
Ces connecteurs sont destinés à des câbles Serial ATA pour la
connexion de disques durs Serial ATA 6.0 Gb/s.
Lors de l'utilisation du branchement à chaud ou de NCQ, réglez
l'élément Sélection de mode SATA du BIOS sur [AHCI].
7.
Connecteur panneau système (20-5 pin PANEL)
Ce connecteur est compatible avec plusieurs fonctions intégrées au châssis.
•
LED d'alimentation système (4-pin PWR_LED)
Le connecteur 4 broches est destiné à la LED d'alimentation système.
Branchez le câble LED d'alimentation du châssis à ce connecteur. La LED
d'alimentation système s'allume lorsque vous démarrez le système et clignote
lorsque ce dernier est en veille.
ASUS A88X-PLUS/USB 3.1
A88X (7-pin SATA6G_1~8)
®
CPU_FAN
CHA_FAN
®
USB3_12
PIN 1
SATA6G
GND
RSATA_TXP
RSATA_TXN
GND
RSATA_RXN
RSATA_RXP
GND
1-3
