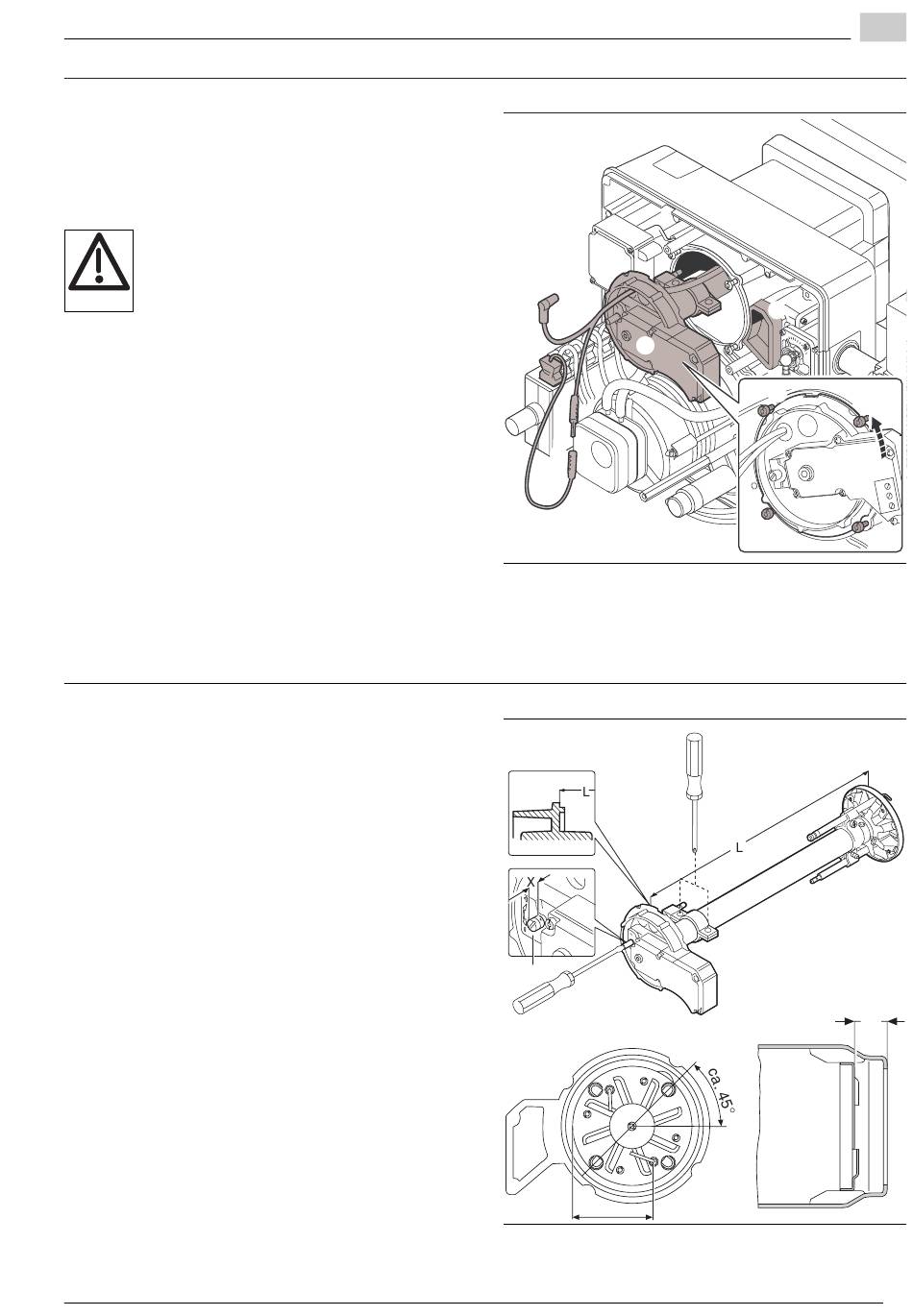

7.3 Démontage et remontage de la chambre de mélange
Démontage
1. Débrancher le câble de la sonde d'ionisation ➂.
2. Retirer le câble d'allumage ➀ du transformateur.
3. Desserrer les vis ➃.
4. Retirer la chambre de mélange ➁ de son support.
(légère rotation).
Remontage
Danger d'explosion !
Du gaz peut s'échapper lors du fonctionne-
ment du brûleur lorsque l'étanchéité est mal
réalisée.
DANGER
Lors du montage de la chambre de mélange,
vérifier la bonne tenue et la propreté des
joints évtl. les remplacer.
Lors de la mise en service, utiliser un spray et
vérifier l'étanchéité.
Le montage s'effectue dans le sens inverse.
7.4 Réglage de la chambre de mélange
L'écart entre déflecteur et tête de combustion (cote S
ne peut pas être mesuré en position montée. Pour
contrôler, démonter la chambre de mélange et mesurer la
cote L.
1. Démonter la chambre de mélange (voir chap. 7.3).
2. Tourner la vis de réglage jusqu'à ce qu'elle soit à ras
de la chambre de mélange (échelle de réglage "0"
resp. cote X = 0 mm).
3. Desserrer les vis ➁.
4. Fixer l'entraînement ➂ après avoir réglé la cote L avec
les vis ➁.
Réglages :
Cote X _____________________________________ 0 mm
Cote L ___________________________________ 323 mm
Cote S ___________________________________ 14 mm
1
Remarque Vérifier la position des électrodes et des
orifices de sortie de gaz (cote K).
Cote K ___________________________________ 65 mm
Démontage et remontage de la chambre de mélange
➀
➂
➀ Câble d'allumage
➁ Chambre de mélange
➂ Cellule
) Réglage de la chambre de mélange
1
➀
K
➀ Vis de réglage
➁ Vis de blocage
➂ Entraînement
➄
➁
➃
➃
➃ Vis Torx mixte
➄ Joint
➁
➂
➄
➃ Déflecteur
➄ Tête de combustion
7
➃
➃
➃
S
1
