H-6896, H-8234
H-9058, H-10490

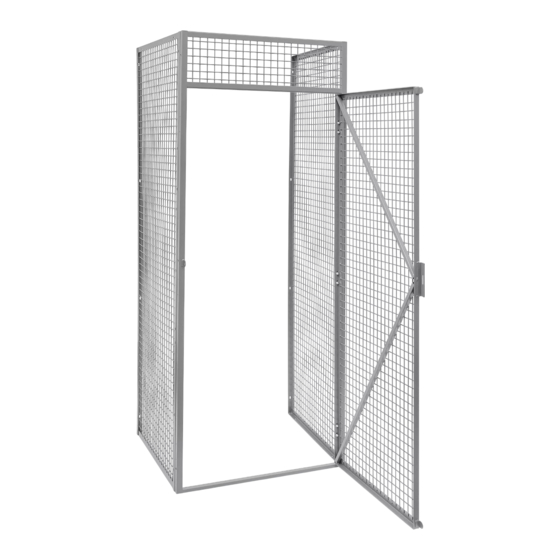

SINGLE TIER
BULK STORAGE LOCKERS
TOOLS NEEDED
10 mm Wrench
Phillips Screwdriver
and 1/2" Wrench
Door and Frame
Side Panel
Anchor for
Long Hex Head Bolt
Floor Mounting
(for Add-On Unit)
STARTER UNIT ASSEMBLY
1.
Place door frame on a protected flat surface, with
door opening facing down. (See Figure 1)
Figure 1
2. Bolt first side panel to door frame by inserting
four short hex head bolts through side panel into
threaded holes in door frame circled. Repeat for
other side panel. (See Figure 2)
PAGE 1 OF 12
1-800-295-5510
uline.com
Power Drill
5/16" Masonry
Drill Bit
PARTS
Screw for
Wall Mounting
Short Hex Head
Bolt
ASSEMBLY
Door Frame
Hammer
(Optional)
#
DESCRIPTION
1
Door Frame and Door
2
Side Panel
3
Short Hex Head Bolt
4
Long Hex Head Bolt
5
Anchor for Floor Mounting
6
Screw for Wall Mounting
NOTE: There may be hardware left over after
assembly, as hardware can be used for multiple
items and accessories.
Figure 2
Side Panel
3. Tighten all bolts fully, and carefully stand unit upright.
NOTE: It is recommended that lockers are
anchored to wall or floor for stability.
Para Español, vea páginas 5-8.
Pour le français, consulter les pages 9-12.
STARTER UNIT
ADD-ON UNIT
QTY.
QTY.
1
2
8
N/A
6
8
Door Frame
1122 IH-6896
1
1
4
3
4
4
Publicité
Table des Matières
Manuels Connexes pour Uline H-6896
Sommaire des Matières pour Uline H-6896
- Page 1 Para Español, vea páginas 5-8. Pour le français, consulter les pages 9-12. H-6896, H-8234 1-800-295-5510 H-9058, H-10490 uline.com SINGLE TIER BULK STORAGE LOCKERS TOOLS NEEDED 10 mm Wrench Phillips Screwdriver Power Drill 5/16" Masonry Hammer Drill Bit (Optional) and 1/2" Wrench...
- Page 2 ASSEMBLY CONTINUED ADD-ON UNIT ASSEMBLY 2. Bolt side panel to door frame by inserting four short hex head bolts through side panel holes into Bolt add-on unit door frame to starter unit door threaded holes in door frame. (See Figure 4) frame by inserting three long hex head bolts through open holes in one door frame and into threaded Figure 4...
-
Page 3: Optional Accessories
OPTIONAL ACCESSORIES NOTE: The following products are optional accessories. DESCRIPTION QTY. Back Additional Shelf (Multiple Pieces) Additional Shelf Rail Additional Shelf Rail Short Hex Head Bolt (Not Shown) 6 or 8 Longer Carriage Bolt (Not Shown) Shorter Carriage Bolt (Not Shown) Additional Shelf Back Nut (Not Shown) - Page 4 4. Repeat for the remaining shelf pieces. NOTE: For 48" deep units, the shelf will be made Figure 11 up of four pieces and will require eight short hex head bolts to attach. 1-800-295-5510 uline.com PAGE 4 OF 12 1122 IH-6896...
- Page 5 H-6896, H-8234 800-295-5510 H-9058, H-10490 uline.mx LOCKERS PARA ARTÍCULOS GRANDES – UNA PUERTA HERRAMIENTAS NECESARIA Llave de 10 mm Desarmador de Cruz Taladro Broca de Martillo Eléctrico Mampostería (Opcional) y Llave de 1/2" de 5/16" PARTES UNIDAD UNIDAD BÁSICA COMPLEMENTARIA DESCRIPCIÓN...
- Page 6 CONTINUACIÓN DE ENSAMBLE ENSAMBLE DE LA UNIDAD COMPLEMENTARIA 2. Una el primer panel lateral al marco de la puerta con perno insertando cuatro pernos hexagonales Una el marco de la puerta de la unidad cortos de cabeza a través de orificios del panel complementaria al marco de la puerta de la unidad lateral dentro de orificios roscados del marco de la básica insertando tres pernos hexagonales largos de...
-
Page 7: Accesorios Opcionales
ACCESORIOS OPCIONALES NOTA: Los siguientes productos son accesorios opcionales. DESCRIPCIÓN CANT. Parte Superior Parte Posterior Repisa Adicional (Varias piezas) Parte Superior Riel Adicional de Repisa Riel Adicional de Repisa Perno Hexagonal Corto de Cabeza 6 u 8 (No se Muestra) Perno Hexagonal Largo de Cabeza (No se Muestra) Repisa Adicional... - Page 8 4. Repita para las repisas restantes. Diagrama 11 NOTA: Para unidades de 48" de profundidad, la repisa se compondrá de 4 piezas y requerirá ocho pernos cortos de cabeza hexagonal para poder atornillarse. 800-295-5510 uline.mx PAGE 8 OF 12 1122 IH-6896...
-
Page 9: Casiers De Rangement En Vrac - Une Rangée
H-6896, H-8234 1-800-295-5510 H-9058, H-10490 uline.ca CASIERS DE RANGEMENT EN VRAC – UNE RANGÉE OUTILS REQUIS Clé de 10 mm Tournevis cruciforme Perceuse Mèche à Marteau électrique maçonnerie (optionnel) et clé de 1/2 po de 5/16 po PIÈCES UNITÉ DE BASE UNITÉ COMPL. -
Page 10: Montage Suite
MONTAGE SUITE MONTAGE DE L'UNITÉ COMPLÉMENTAIRE 2. Boulonnez le panneau latéral au cadre de porte en insérant quatre courts boulons à tête hexagonale Boulonnez le cadre de porte de l'unité par les trous du panneau latéral puis dans les trous complémentaire à... -
Page 11: Accessoires Optionnels
ACCESSOIRES OPTIONNELS REMARQUE : Les articles suivants sont des accessoires optionnels. DESCRIPTION QTÉ Panneau supérieur Panneau arrière Tablette supplémentaire (plusieurs parties) Panneau supérieur Rail pour tablette supplémentaire Rail pour tablette supplémentaire Court boulon à tête hexagonale (non illustré) 6 ou 8 Long boulon de carrosserie (non illustré) Court boulon de carrosserie (non illustré) Tablette... -
Page 12: Accessoires Optionnels Suite
4. Répétez l'opération pour les parties de tablette restantes. REMARQUE : Pour les unités d'une profondeur de 48 po, la tablette sera composée de quatre parties et nécessitera huit courts boulons à tête hexagonale pour l'assembler. 1-800-295-5510 uline.ca PAGE 12 OF 12 1122 IH-6896...
