Installation du plateau sur la
poupée fixe

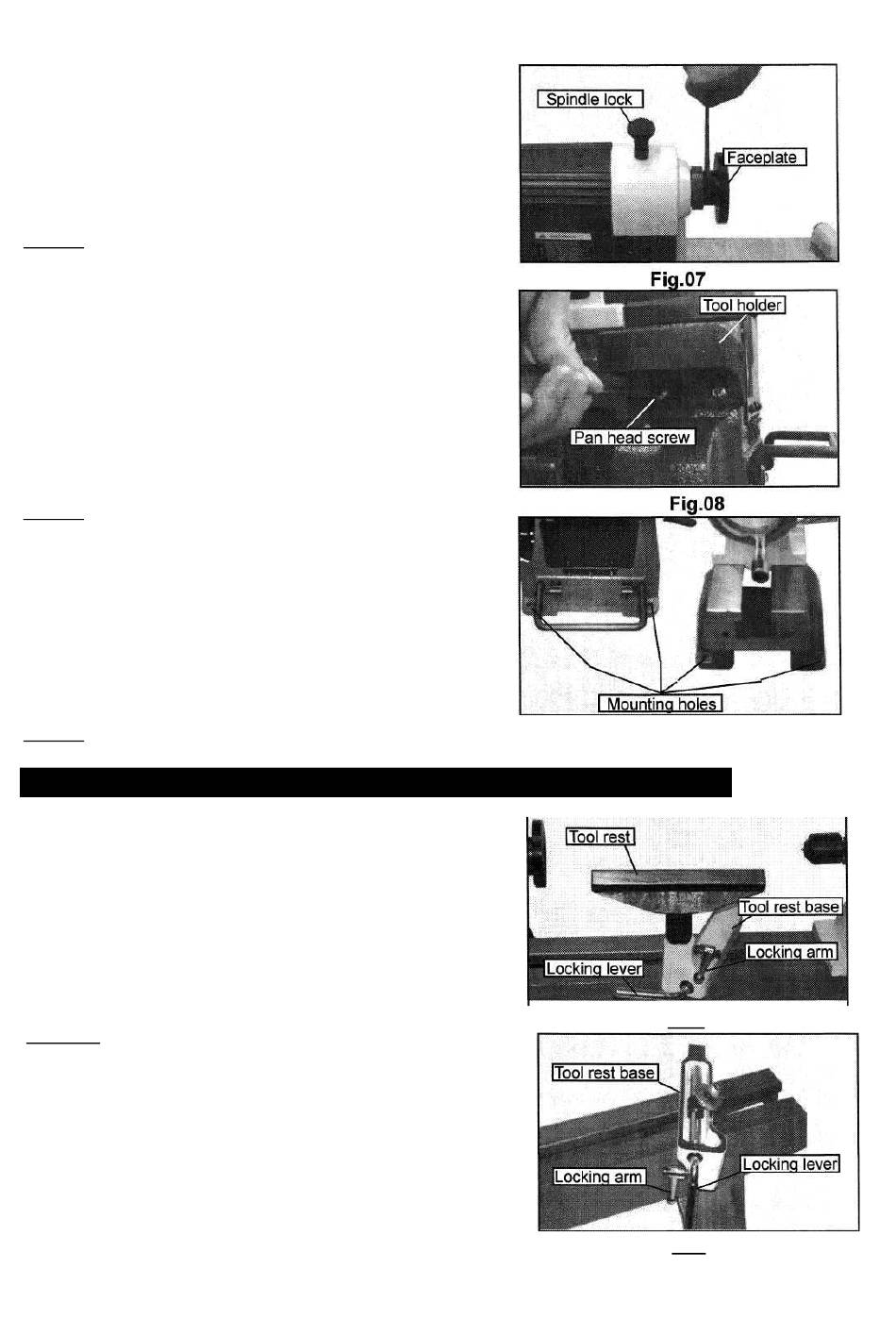

Vissez le plateau dans le sens horaire sur la
broche de la poupée fixe. Engagez le blocage de
la broche et arrêtez la rotation de la broche.
Serrez le plateau avec la clé fournie. (Reportez-
vous à la Fig. 07)
Légende
Blocage de broche
Plateau
Attention : Débloquez la broche avant de
remettre la machine en marche.
Installation du porte-outil sur le banc
du tour
Sortez le porte-outil du carton et installez-le sur
le banc du tour avec deux vis à tête cylindrique.
(Reportez-vous à la Fig. 08)
Légende
Porte-outil
Vis à tête cylindrique
Fixez le tour à une surface de travail
solide
Le tour doit être fixé à une surface de travail ou
à un support solide. Quatre trous de montage
sont facilement accessibles à la base du tour.
(Reportez-vous à la Fig. 09)
Légende
Trous de montage
Réglage du porte-outil
La base du porte-outil peut être facilement
déplacée le long du banc du tour. Desserrez le
levier de blocage dans le sens antihoraire, faites
coulisser la base du porte-outil vers la nouvelle
position et serrez le levier de blocage dans le
sens horaire. Pour régler la hauteur du porte-outil,
desserrez le bras de blocage, soulevez ou
abaissez le porte-outil, puis serrez le bras de
blocage. (Reportez-vous à la Fig. 10)
Légende
Porte-outil
Base de porte-outil
Bras de blocage
Levier de blocage
Note : Placez le porte-outil aussi près que
possible de la pièce à travailler.
Pour ajuster le serrage de la base du porte-
outil, retirez la base et réglez l'écrou dans le
sens horaire pour serrer et dans le sens
anti horaire pour desserrer. (Reportez-vous
à la Fig. 11
Réglages et fonctionnement
Fig.09
Fig.1O
Fig.11
