STRUCTURE DES MENUS
Le panneau C-touch permet, à l'utilisateur, de gérer tous les paramètres d'exploitation de
l'unité à travers l'interface graphique spécialement conçue pour une utilisation tactile ; la
gestion des informations est simplifiée et ordonnée grâce à l'implémentation d'une page-
écran principale (home), sur laquelle on pourra visualiser les principaux paramètres d'ex-
ploitation de l'unité lors de son fonctionnement, alors que les impositions ou la visualisation
de paramètres plus spécifiques sont organisées à travers différents menus accessibles sur la
page de sélection, où chaque menu est représenté par une icône ; les icônes représentant les
différents menus sont mis en évidence sur le schéma suivant:
2.1 INTERAGIR AVEC L'INTERFACE GRAPHIQUE
L'interface de commande et de contrôle de l'unité est fondée sur un écran tactile. L'interface a
été conçue pour être utilisée de manière simple et intuitive ; l'absence de touches physiques
rend l'application entièrement gérable à travers l'effleurement direct sur l'écran, en simpli-
fiant sensiblement la gestion de la part de l'utilisateur ; malgré le fait que le logiciel gère de
nombreuses informations regroupées en fenêtres, à leur tout gérées par des menus, il existe
quelques caractéristiques de base communes à toutes les opérations, comme, par exemple,
la sélection d'une fenêtre, le passage à la fenêtre successive ou bien l'insertion d'une valeur
numérique ; sont reportées, ci-dessous, les opérations de base disponibles sur l'interface tac-
tile du dispositif C-touch.
ATTENTION: Les pages suivantes montrent tous les masques contenus dans les
menus disponibles pour l'utilisateur ; l'altération des paramètres contenus dans le
menu installateur peut entraîner des dysfonctionnements de l'unité, il est donc re-
commandé que ces paramètres ne soient modifiés que par le personnel chargé de
l'installation et de la configuration de l'unité.

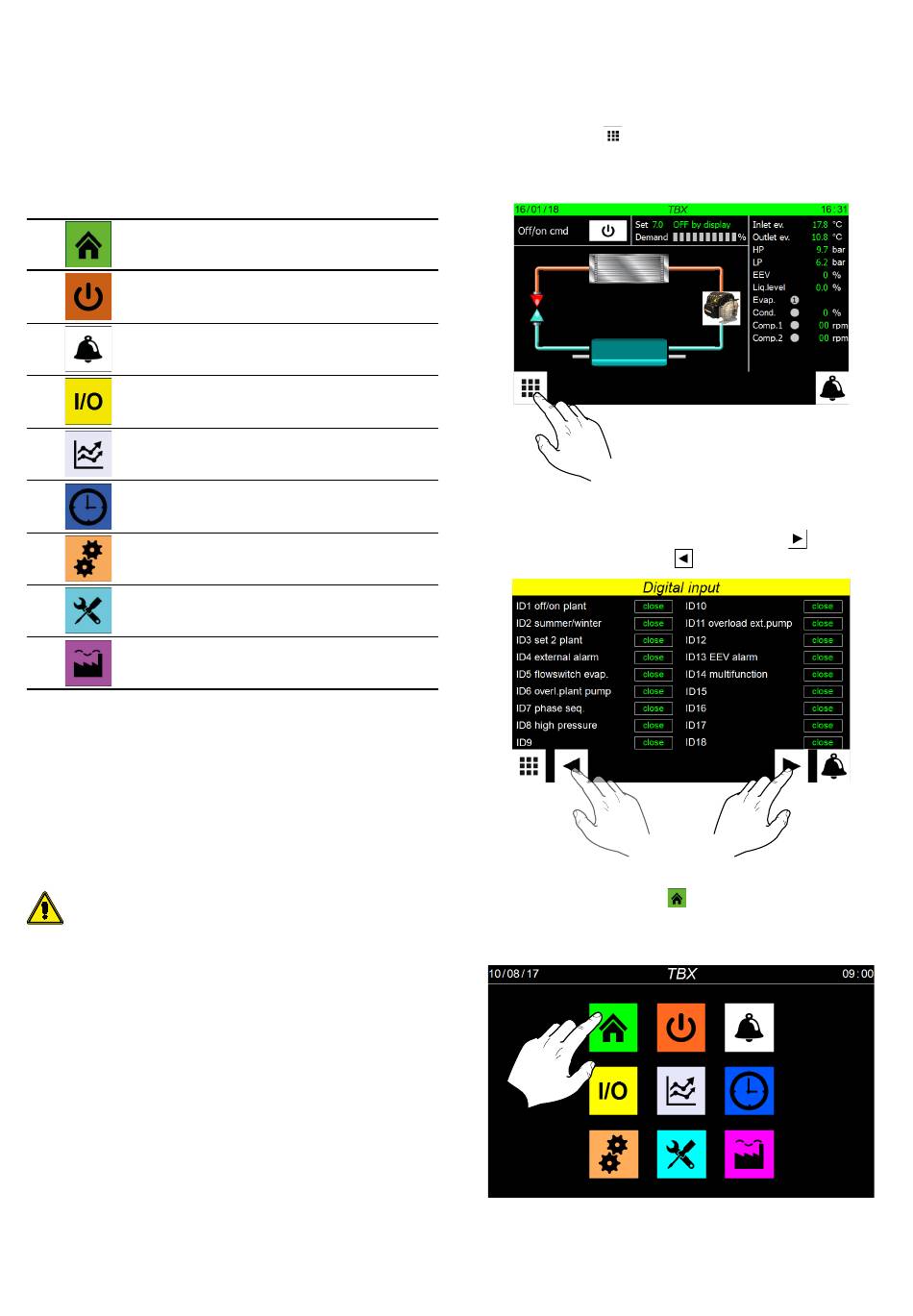

Moniteur principale
Menu ON/OFF
Menu alarmes
Menu entrées/sorties
Menu graphiques
Menu horloge
Menu Installateur (Mot de passe 0000)
Menu assistance (Menu PROTÉGÉ)
Menu constructeur (Menu PROTÉGÉ)
2.2 NAVIGATION PARMI LES PAGES DE L'APPLICATION
Comme déjà indiqué, les informations d'exploitation de l'unité sont subdivisées en menus,
dont chacun présente plusieurs pages ; les opérations de base de la navigation parmi les
différents menus sont les suivantes :
— Accéder à un menu : pour accéder à un menu, activer la page de sélection des menus
en appuyant sur l'icône (
) disponible dans chaque page de l'application ; après quoi,
il suffit d'appuyer sur l'icône liée au menu auquel on souhaite accéder (pour de plus
amples informations sur quels menus sont activés par les différentes icônes, se référer au
schéma de la page précédente) ;
— Passer à la page successive ou précédente d'un menu : lorsque l'on se trouve dans
l'un des menus, il suffira, pour passer d'une page à l'autre (à moins que le menu ne pré-
sente qu'une seule page), d'appuyer sur l'icône de la flèche droite (
page successive ou de la flèche gauche (
— Retourner sur la page principale : pour retourner sur la page principale (home), il suffit
d'appuyer sur l'icône correspondante (
pas toutes cette icône ; toutefois, cette icône est disponible sur la page de sélection des
menus : il suffira donc de retourner sur cette page (comme indiqué ai premier point de
cette liste) pour accéder à l'icône "Home" ;
) pour visualiser la
) pour visualiser la page précédente ;
) ; les fenêtres de l'application ne présentent
