Page 22 Zodiac ® Baracuda
FRANÇAIS

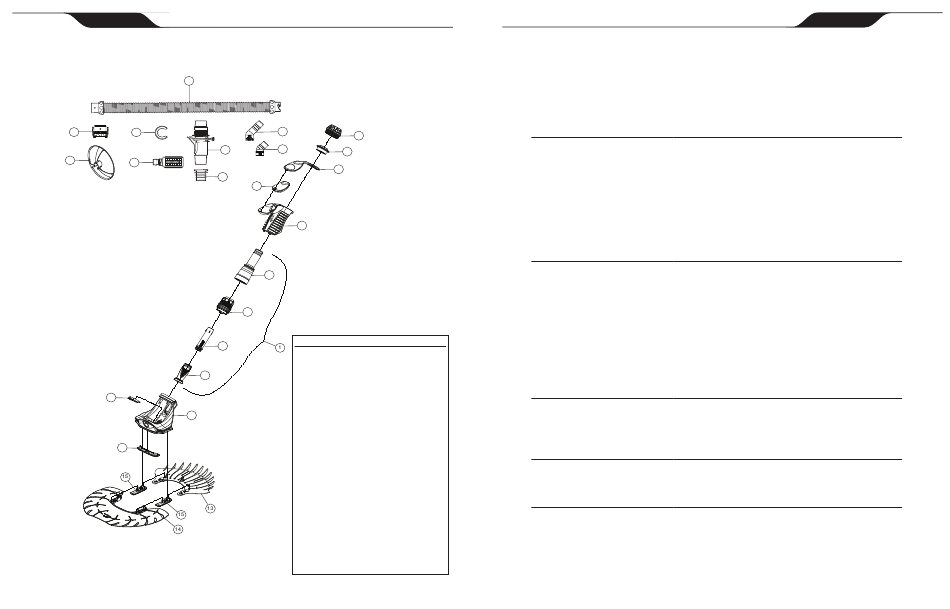

Schéma des pièces du Baracuda T5 Duo
18
17
23
24
16 6 5 4 3 2 1 0
10
3
11
12
|
® T5 Duo Aspirateur de Piscine Côté Aspiration Guide du Propriétaire
TM
21
2
22
19
3
4
20
5
6
7
8
No. No. de pièce Description
9
1 R0507700 Ensemble moteur T-5
2 R0508800 Écrou manuel T-5
3 R0509200 Rondelles de butée T-5
4 R0508900 Bouchon principal du boîtier T-5
5 R0509000 Flotteur T-5
6 R0509100 Couvercle principal du boîtier T-5
7 R0514900 Tuyau d'extension externe T-5
8 R0508000 Ensemble coupelle T-5
9 R0507900 Tuyau d'extension interne T-5
10 X73010 Membrane X-7/T-5
11 R0508500 Ensemble boîtier avec butoir T-5
12 R0508700 Plaque de protection T-5
13 R0508200 Disque avant T-5
14 R0508100 Disque arrière T-5
15 R0508400 Talons T-5
16 R0527500 Jauge de débit Zodiac
®
17 R0507800 Connecteur rapide (blanc) T-5
18 R0527700 Flexible à verrou tournant -
1 Mètre, Bleu/Gris
18 R0527800 Flexible à verrou tournant - 1 Mètre,
Bleu/Gris (emballage de 12)
19 R0527400 Fixation de robinet Flowkeeper
20 R0527600 Coude à fixation de robinet integré
21 R0532400 Coude à verrou tournant, 45°, étendu 1
22 R0532500 Coude à déversoir 45° (EVA)
23 R0542600 Poids du flexible universel, Bleu
24 R0509800 Déflecteur articulé T-5,
Fixation du flexible, Blanc
Guide du Propriétaire | Zodiac
Si vous éprouvez un problème avec votre Baracuda T5 Duo, veuillez suivre les étapes de dépannage ci-dessous
pour rétablir le rendement. Si vous avez besoin d'aide supplémentaire, communiquez avec le service à la
clientèle de Zodiac. Veuillez avoir votre numéro de série et date d'achat disponibles quand vous appelez.
Dépannage deproblèmes
Le robot ne se déplace pas au
moment du démarrage ou se déplace
lentement.
Les mouvements du robot ne
couvrent pas la totalité de la piscine.
Qté
1
1
2
1
1
1
1
Le robot se coince aux étapes.
1
1
1
1
1
1
1
2
Le robot reste sur les parois ou le
1
bord de la piscine.
1
1
12
Le robot ne monte pas sur les parois.
1
1
1
1
Baracuda T5 Duo Aspirateur de Piscine Côté Aspiration
® ® TM
Dépannage des problèmes
• Utilisez la jauge d'écoulement pour vérifier
l'écoulement approprié.
• Confirmez que la canalisation principale est fermée.
• Examinez le diaphragme pour trouver un blocage,
un dommage ou l'usure.
• Vérifiez la présence d'air dans le système. Si le niveau d'eau
dans le panier de la pompe chute ou que vous voyez des
bulles d'air dans le panier de la pompe ou provenant des
conduits de retour, il y a de l'air dans le système. Vérifiez les
flexibles, resserrez tous les raccords de la pompe et vérifiez le
joint torique de la pompe pour la présence d'usure.
• Utilisez la jauge d'écoulement pour vérifier l'écoulement
approprié. Réduisez l'écoulement pour écarter le robot
des parois.
• Assurez-vous que les garnitures de retour sont dirigées vers
le bas. Ajoutez un détournement de retour au besoin.
• Assurez-vous que le tuyau n'est pas enroulé ou noué.
Étendez-le au soleil au besoin pour le redresser.
• Vérifier le positionnement correct du poids du flexible : 1 m
(39 po.) du robot.
• Vérifiez que le moteur tourne librement à l'intérieur du corps
du robot.
• Confirmez la longueur appropriée de tuyau.
• Utilisez la jauge d'écoulement pour vérifier
l'écoulement approprié.
• Confirmez la longueur appropriée de tuyau. Réduisez
au besoin.
• Utilisez les gicleurs de retour pour guider le robot.
• À l'aide de la jauge d'écoulement, réduisez l'écoulement à la
position numéro 2.
• Vérifiez le positionnement correct du poids du flexible : 1 m
(39 po) du robot.
• Utilisez la jauge d'écoulement pour vérifier l'écoulement
approprié à la position numéro 3.
• Vérifiez le positionnement correct du poids du flexible : 1 m
(39 po) du robot.
ZODIAC® est une marque déposée de Zodiac International, SASU, utilisée sous licence.
Toutes les autres marques citées sont la propriété respective de leur propriétaire.
FRANÇAIS Page 23
