Installation
4
Boîte de connexion du système

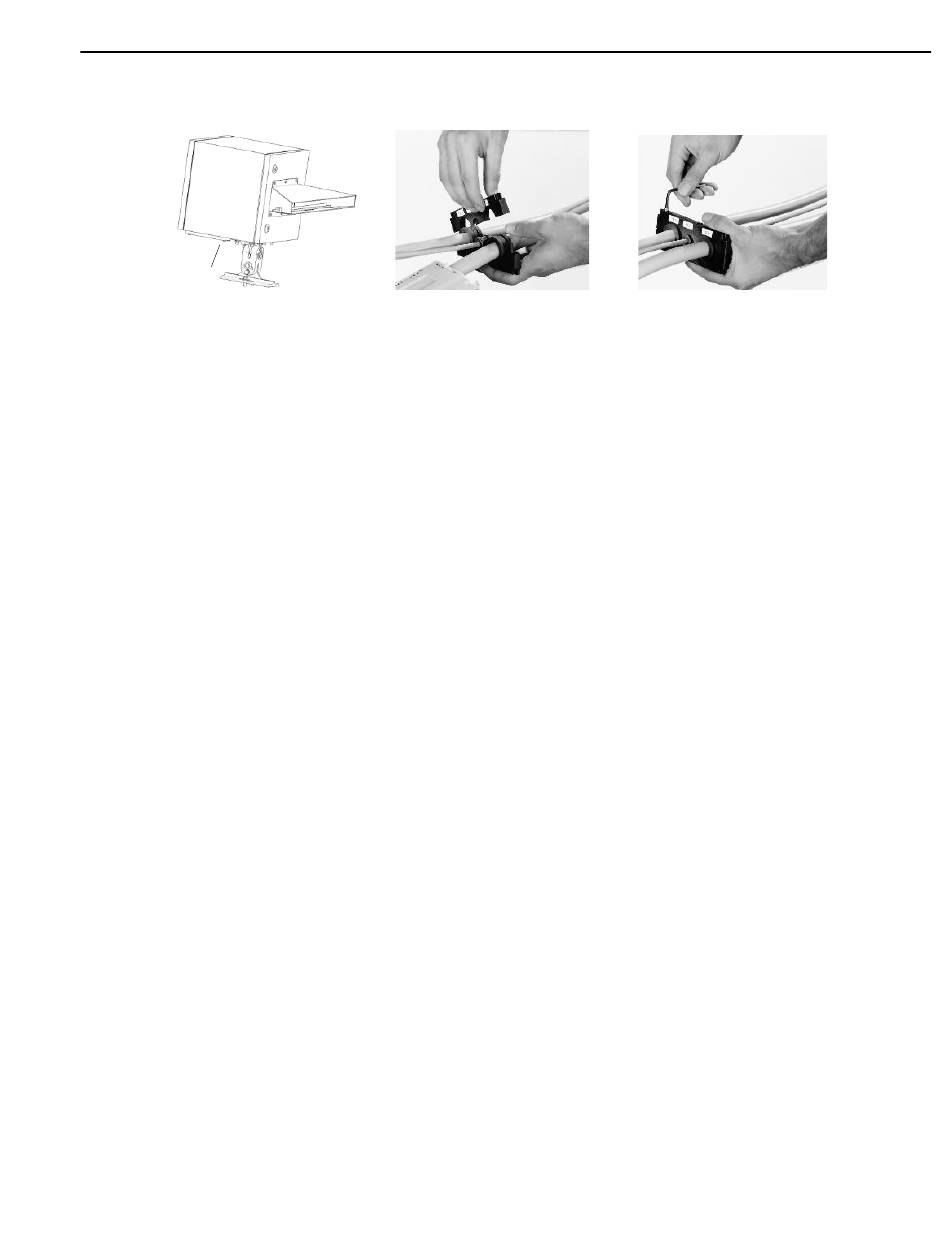

Figure 4- 3: Installation des câbles
Plaque passe-câbles
A l'aide des 4 vis M5x25, montez la plaque d'oeillet sur l'extérieur du boîtier de protection. Branchez les
connecteurs de câble dans le linescanner. Connectez la prise et la fiche pour la mise à la terre.
Note
Si le système est installé dans un environnement chaud, un refroidissement par eau peut être nécessaire. Les
tubes utilisés pour l'eau peuvent être passés par la deuxième plaque d'oeillets !
4.2 Boîte de connexion du système
Le boîtier de connexion du système permet de connecter tous les câbles de terrain des appareils avec le câble à
fibre optique fourni par le client. Le boîtier de connexion du système comprend le convertisseur Ethernet Fibre
Optique / RJ45, l'alimentation 24 VDC et le convertisseur Série/Ethernet pour la prise en charge des accessoires
(si utilisé).
Le boîtier est fourni avec des bornes de raccordement à installation rapide. Pour plus de données techniques, voir
la section 9.2
Boîte de connexion
, page 61.
23
