Le câblage électrique ayant été soigneusement contrôlé en
usine, les connexions intérieures du tableau de commande
ne doivent en aucun cas être modifiées.
Les raccordements électriques doivent impérativement
être effectués hors tension, par un professionnel qualifié.
Les raccordements électriques sont à effectuer en respectant les
indications portées sur les schémas électriques livrés avec l'appareil
et les directives données dans la notice.
Réaliser l'installation et les branchements électriques selon les
normes en vigueur. Pour la conformité de l'installation électrique,
l'appareil doit être alimenté par un circuit comportant un interrupteur
omnipolaire à distance d'ouverture supérieure à 3 mm ou une prise
de courant. La mise à la terre doit être conforme à la norme
NFC 15100.
Tous les raccordements s'effectuent sur les borniers prévus à
cet effet dans le tableau de commande de la chaudière.

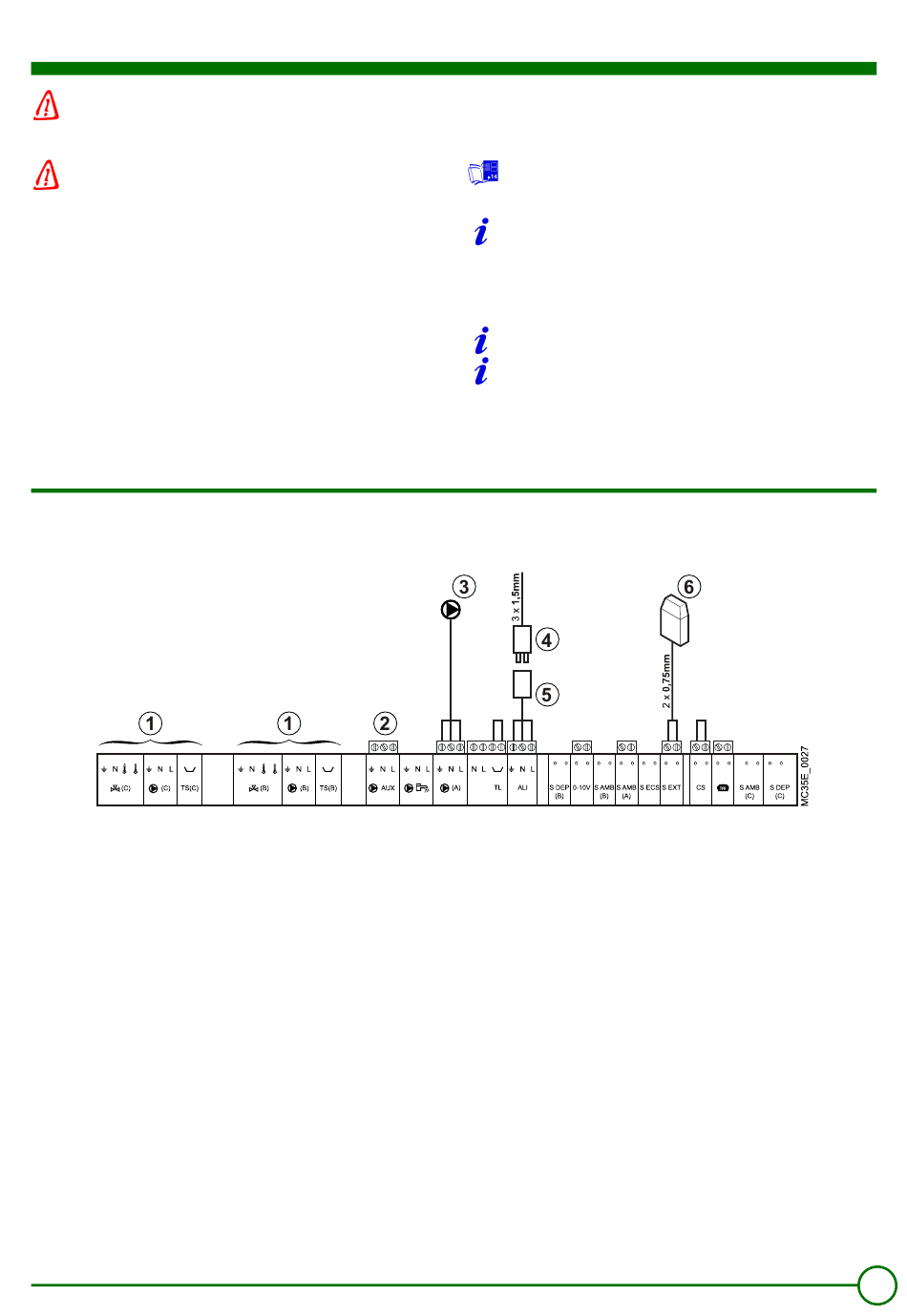

1 Bornier de raccordement

1. Option
2. Sortie auxiliaire permettant de commander :
- la pompe de bouclage eau chaude sanitaire (d'usine)
- un report d'alarme
3. Circulateur pré-câblé (pour GMR 4035E Condens uniquement)
4. Connecteur euro livré
5. Alimentation pré-câblée
6. Sonde extérieure
11/07/07 - 300006759-001-D
Raccordements électriques
Les câbles de raccordement sont amenés et fixés à l'intérieur de la
chaudière par les serre-câbles existant dans le panneau inférieur de
la chaudière.
Voir Notice technique, paragraphe raccordement électrique.
Commandes en basse tension :
Le courant maximal pouvant être commuté par sortie est de 2A
avec cos
la charge dépasse l'une de ces valeurs, il faut relayer la
commande à l'aide d'un contacteur qui ne doit en aucun cas
être monté dans le tableau de commande.
Il faut séparer les câbles de sondes des câbles de circuits 230V.
En dehors de la chaudière : Utiliser 2 conduits ou chemins de
câbles distants d'au moins 10 cm.
GMR 4000 Condens
ϕ
= 0.7 (= 450W courant d'appel inférieur à 16A). Si
