 11 Montage avec sonde à immersion
 12 Montage avec chambre de passage CUA451
 13 Montage avec chambre de passage CUA252
 14 Montage avec chambre de passage CUA262

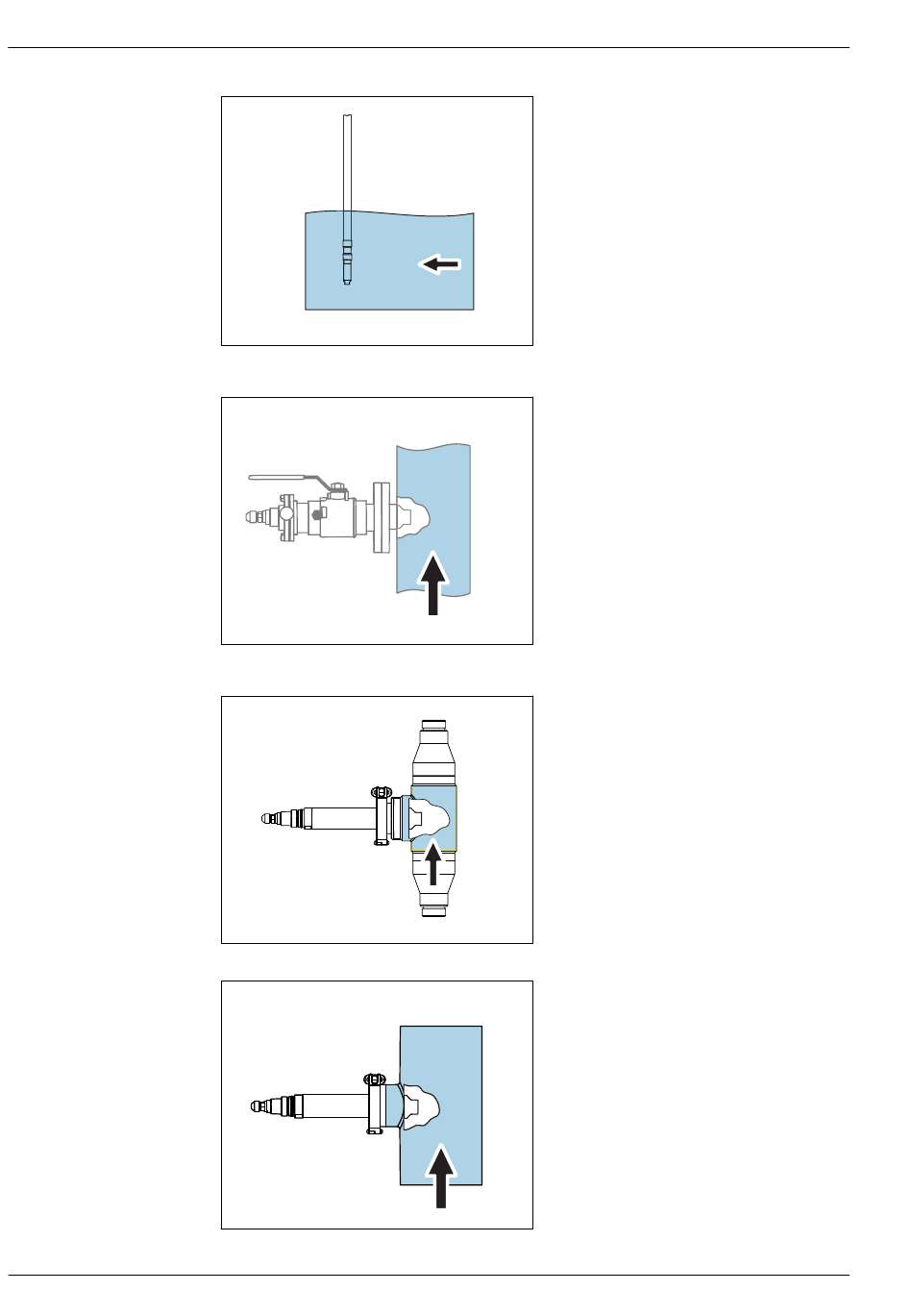

L' a ngle de montage est de 0°.
La flèche indique le sens d' é coulement, du
chemin de 10 mm à celui de 5 mm.
Si le capteur est utilisé dans des bassins
ouverts, il doit être monté de sorte que les
bulles ne puissent pas s' a ccumuler dessus.
A0036839
L' a ngle de montage est de 90°.
La flèche indique le sens d' é coulement, du
chemin de 10 mm à celui de 5 mm.
Lors de l' a ctionnement manuel de la sonde,
la pression du produit ne doit pas dépasser 2
bar (29 psi).
2
A0036838
L' a ngle de montage est de 90°.
La flèche indique le sens d' é coulement, du
chemin de 10 mm à celui de 5 mm.
A0036837
L' a ngle de montage est de 90°.
La flèche indique le sens d' é coulement, du
chemin de 10 mm à celui de 5 mm.
A0036836
