6

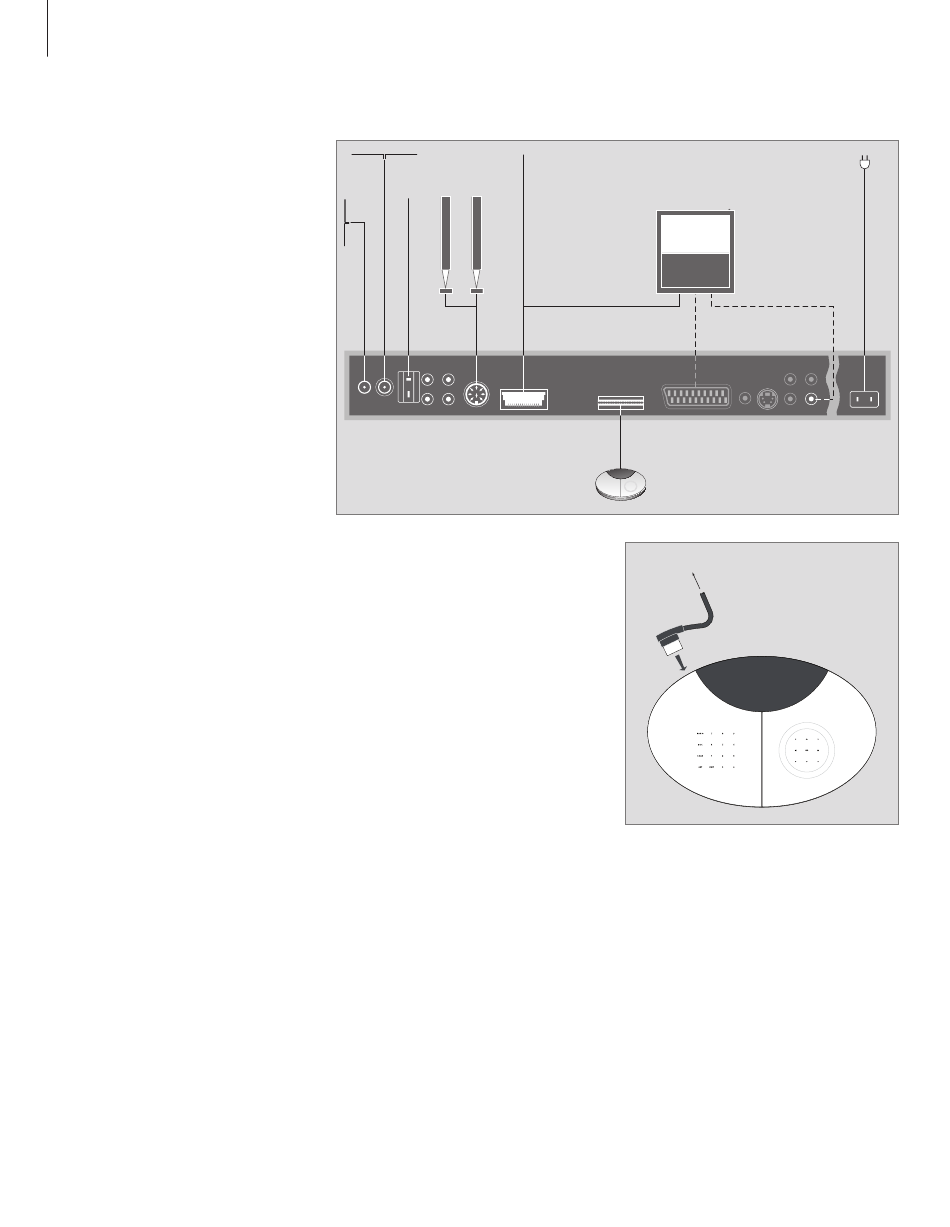

Utilisez le schéma et les graphiques
imprimés sur le boîtier de prises pour
localiser les prises. Notez que les
prises grisées ne sont présentes que
si votre BeoCenter 2 est équipé d'un
lecteur de DVD.
Ne raccordez pas votre système au
secteur avant d'avoir fini de connecter
tous les autres câbles.
Pour accéder aux prises du boîtier de
prises, il est nécessaire de retirer le
cache (voir page 5 et illustrations
imprimées sur le cache).
Connecter les câbles
DAB
FM
AM
POWER LINK
AUX
AUX
IN
OUT
R
R
L
L
Connexion de l'élément master
Connectez l'élément master au boîtier de prises à
l'aide du câble fourni. Des câbles plus longs sont
disponibles chez votre revendeur Bang & Olufsen.
Connexions Master Link
Utilisez un câble Master Link pour connecter les
prises marquées Master Link du boîtier de prises et
du téléviseur. Cette prise est également utilisée pour
la distribution BeoLink du son dans toute la maison.
Connexion
Master Link vers
d'autres pièces ...
MASTER LINK
AV
MASTER UNIT
Socket Unit
~
LINE
OUT
VIDEO
S-VIDEO
CTRL
R
L
DIG.OUT
