Proline Promag 10E

Principe de mesure

Ensemble de mesure

Grandeur de mesure

Gammes de mesure

Dynamique de mesure

Endress+Hauser

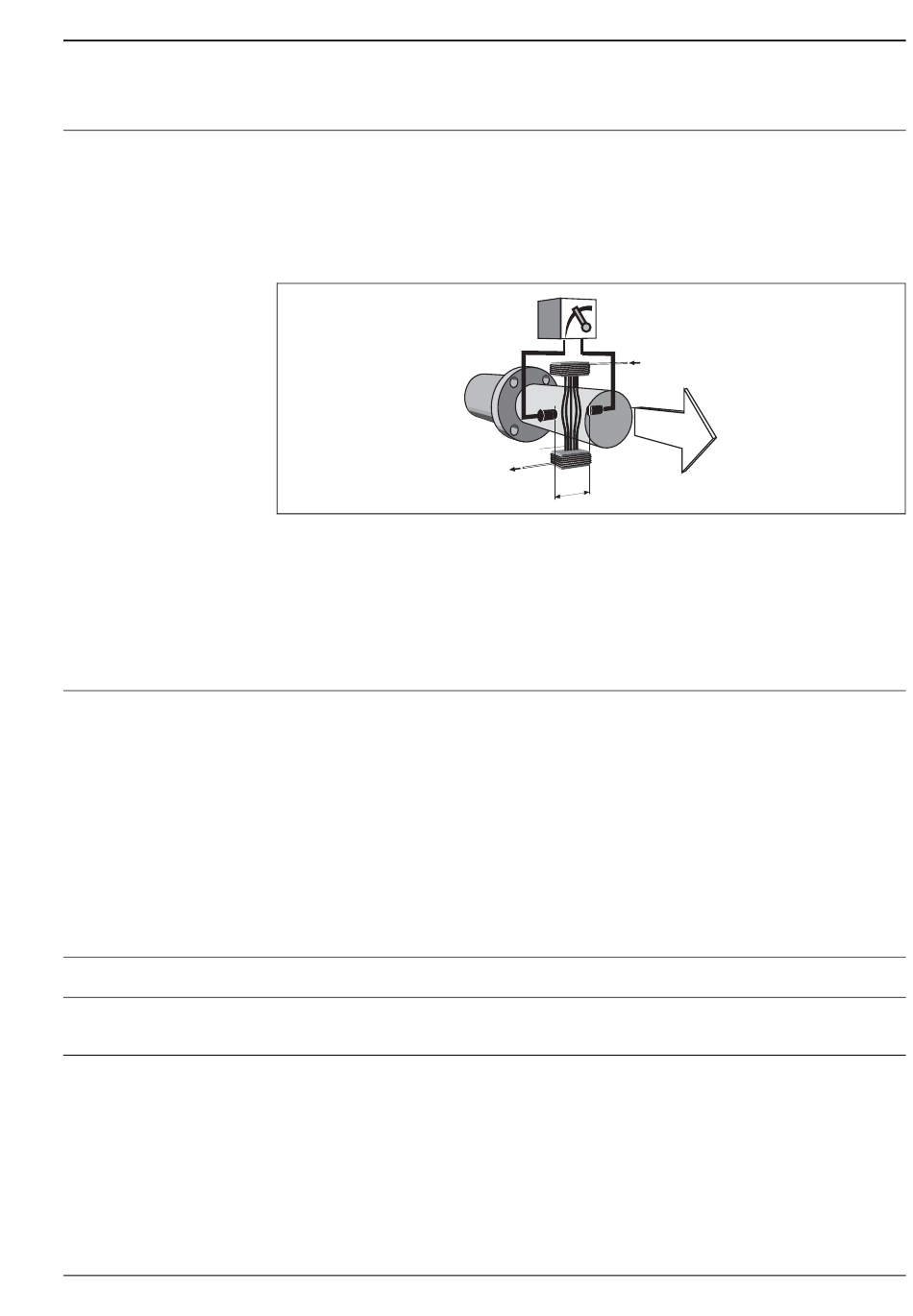

Principe et construction du système
Selon la loi d' i nduction de Faraday, une tension est induite dans un conducteur se déplaçant dans un
champ magnétique.
Appliqué au principe de mesure électromagnétique, c' e st le liquide traversant le capteur qui correspond
au conducteur.
La tension induite, proportionnelle à la vitesse de passage, est transmise à l' a mplificateur par deux élec-
trodes de mesure. On calcule le débit volumique par le biais de la section de tube. Le champ magnétique
est engendré par un courant continu alterné.
Ue = B · L · v
Q = A · v
Ue
tension induite
B
induction magnétique (champ magnétique)
L
écart des électrodes
v
vitesse d' é coulement
Q
débit volumique
A
section de conduite
I
intensité du courant
L' e nsemble de mesure comprend le transmetteur et le capteur.
Deux versions sont disponibles :
• Version compacte : le transmetteur et le capteur constituent une unité mécanique.
• Version séparée : le transmetteur et le capteur sont montés à distance.
Transmetteur :
• Promag 10 (commande par touches, deux lignes, affichage non éclairé)
Capteur :
• Promag E (DN 15...600 / ½...24")
Entrée
Vitesse d' é coulement (proportionnelle à la tension induite)
Gammes de mesure pour liquides
Typique = 0,01...10 m/s (0,03...33 ft/s) avec la précision de mesure spécifiée
Supérieure à 1000 :1
Ue
I
V
B
I
L
A0003191
3
