Liquisys M COM223F/253F
Endress+Hauser
3.4.2
Appareil à monter en façade d'armoire électrique
L'appareil encastré se fixe à l'aide des vis de fixation fournies (voir Fig. 10).
La profondeur de montage nécessaire est d'env. 165 mm (6,50").

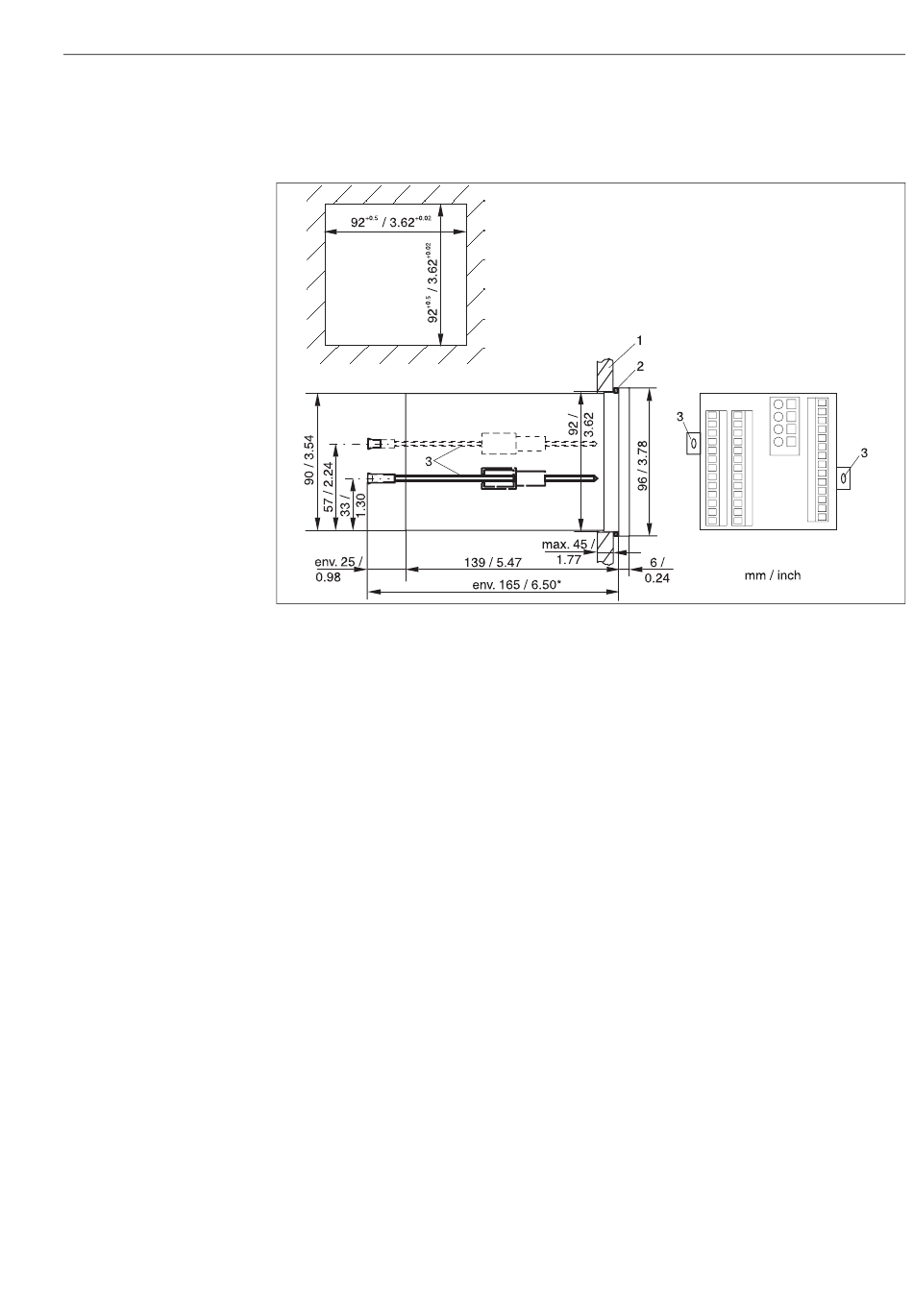

Fig. 10 :
Fixation de l'appareil encastré
1
Plaque de montage
2
Joint
3
Vis de fixation
*
Profondeur de montage nécessaire
3. 5
Contrôle de montage
• Une fois le transmetteur monté, vérifiez s'il est endommagé.
• Vérifiez si le transmetteur est protégé contre les précipitations et l'exposition directe au soleil.
Montage
a0005739
15
