Proline Promass 84F, 84M
Effet pression du produit
Conditions d'implantation
!
Endress+Hauser
Dans la suite est représenté l'effet d'une différence de pression entre pression d'étalonnage et pression de pro-
cess sur l'écart de mesure en cas de débit massique.
DN
Promass F
[% de m./bar]
8
Pas d'effet
15
Pas d'effet
25
Pas d'effet
40
-0,003
50
-0,008
80
-0,009
100
-0,012
150
-0,009
250
-0,009
de m. = de la valeur mesurée
Conditions d'utilisation : Montage
Tenir compte des points suivants :
• En principe, il n'est pas nécessaire de prendre des mesures particulières au moment du montage (par ex. sup-
port). Les forces externes sont compensées par la construction, par ex. l'enceinte de confinement.
• Les vibrations de l'installation n'ont aucune influence sur le fonctionnement du débitmètre grâce à la fré-
quence de résonance élevée des tubes de mesure.
• Lors du montage il n'est pas nécessaire de tenir compte d'éléments générateurs de turbulences (vannes, cou-
des, T etc) tant qu'il n'y a pas de cavitation .
• Dans le cas de capteurs ayant un poids propre élevé il est recommandé de prévoir un support pour des raisons
mécaniques et en vue de protéger la conduite.
• Les conditions d'implantation sont précisées dans les certificats d'exament de type correspondants.
Remarque!
Les différentes étapes pour la réalisation d'une installation de mesure et l'obtention d'une réception par l'orga-
nisme de vérification sont à mettre au point avec l'organsime responsable de la métrologie légale.

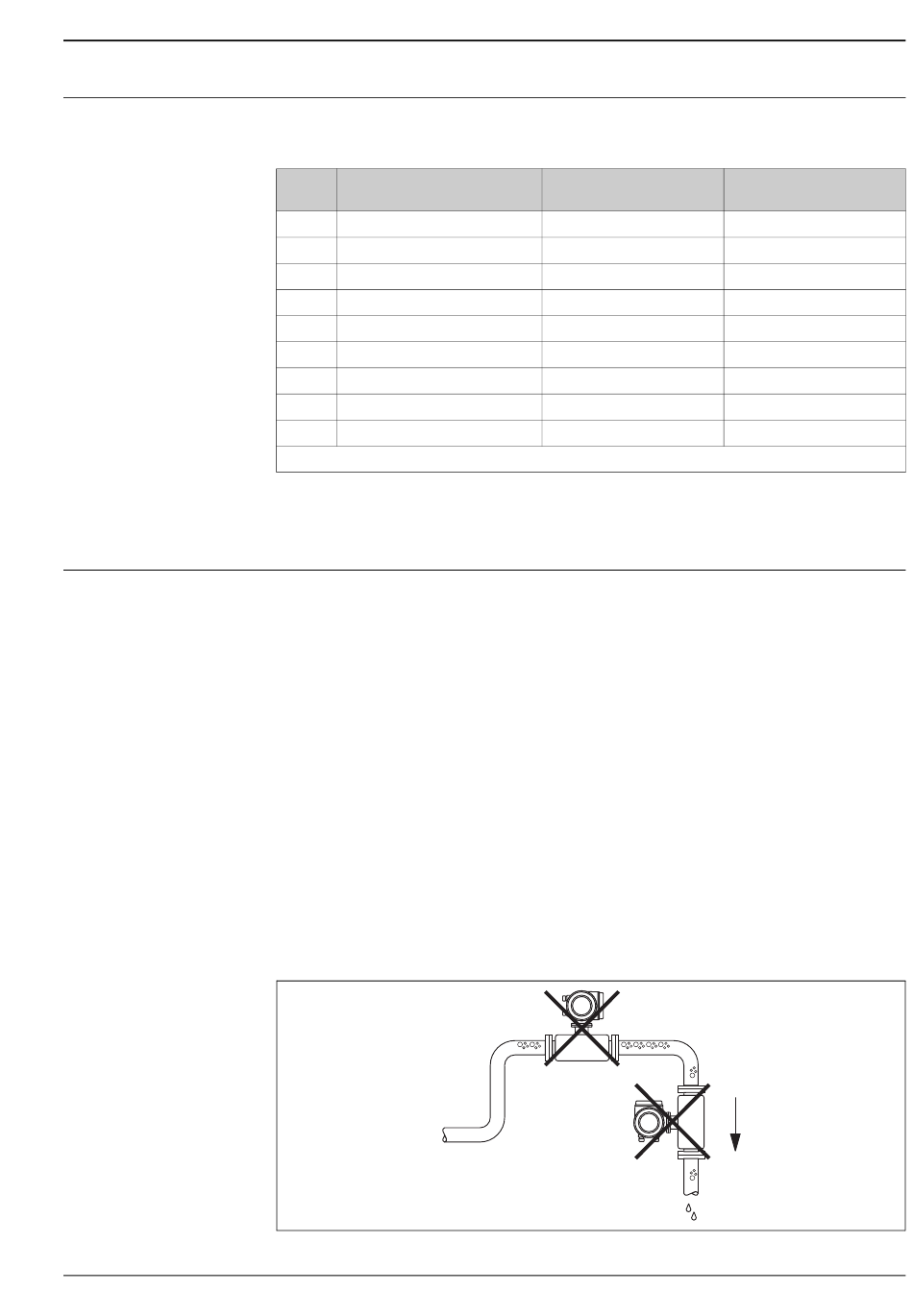

Point de montage
La formation de bulles d'air ou de gaz dans le tube de mesure peut générer des erreurs de mesures addition-
nelles.
Eviter de ce fait un montage aux points suivants dans la conduite :
• Pas d'installation au plus haut point d'une conduite. Risque de formation de bulles d'air !
• Pas d'installation immédiatement avant une sortie de conduite dans un écoulement gravitaire.
Point de montage
Promass M
Promass M (haute pression)
[% de m./bar]
0,009
0,008
0,009
0,005
Pas d'effet
Pas d'effet
−
−
−
[% de m./bar]
0,006
0,005
0,003
-
-
−
−
−
−
F06-xxxxxxxx-11-00-00-xx-004
13
