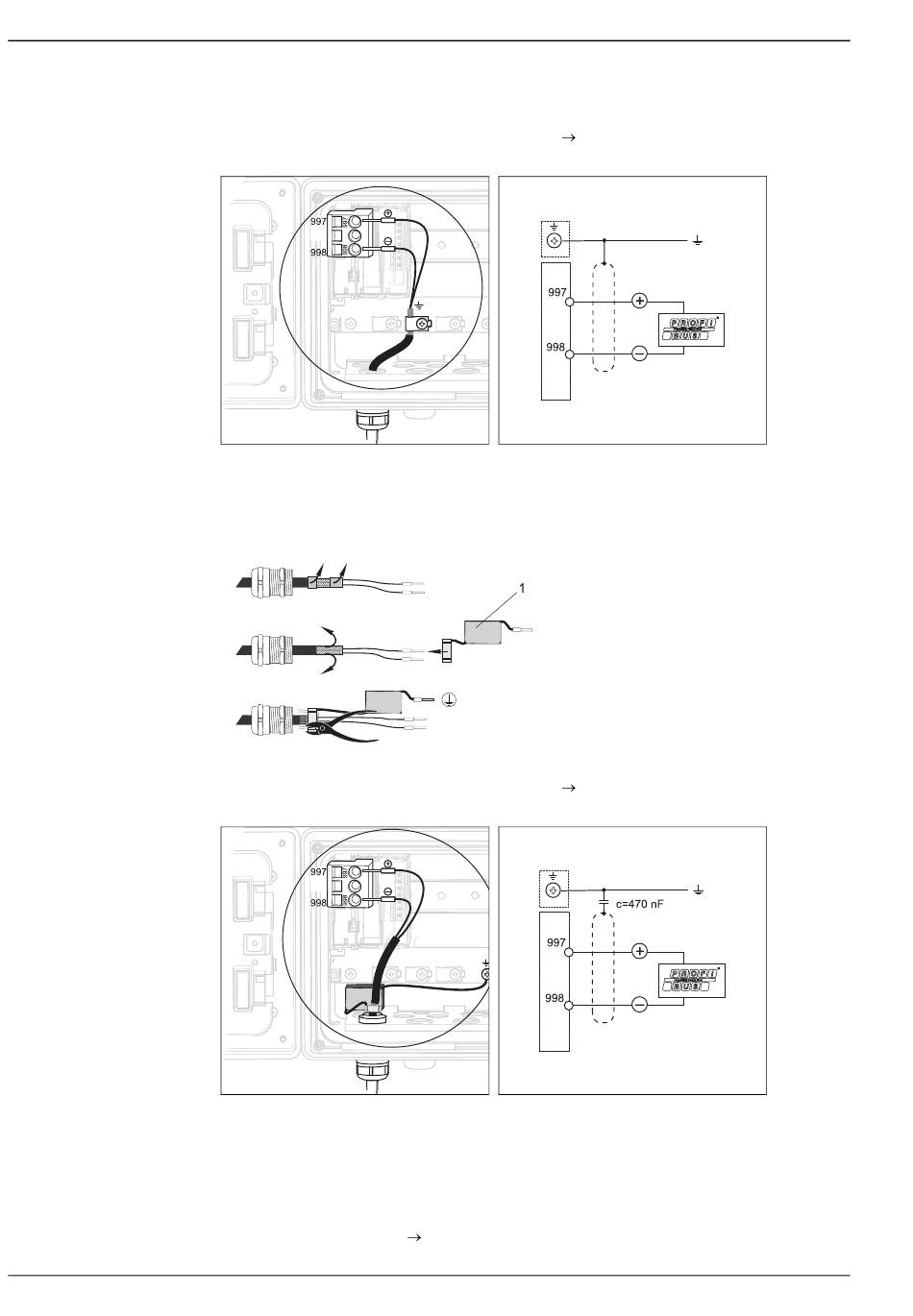

"Mise à la terre"
• Placez le blindage de câble sur le rail de montage des câble.
• Raccordez les fils du câble conformément à l'affectation (
Vue à l'intérieur de l'appareil (module CPU)
"Mise à la terre par couplage capacitif"
• Retirez la tresse blindée, connectez le fil prolongateur du module C (pos. 1) sur le blindage dénudé, et serrez
le collier de serrage :
• Placez le fil prolongateur sur le rail de montage des câbles.
• Raccordez les fils du câble conformément à l'affectation (
Vue à l'intérieur de l'appareil (module CPU)
"Connecteur de bus de terrain"
• Vissez le connecteur de bus de terrain dans la traversée du boîtier.
• Raccourcissez les fils de raccordement du connecteur à env. 15 cm.
• Raccordez les fils du câble conformément à l'affectation. Pour cela, placez le blindage de câble (GN/YE) sur
le rail de montage des câbles (
å ).
a0004060
Schéma électrique
å ).
a0004071
Schéma électrique
å ).
Liquiline M CM42
a0001640
a0004074
