LEGRAND WIREMOLD RFB Serie Notice D'installation page 4

4

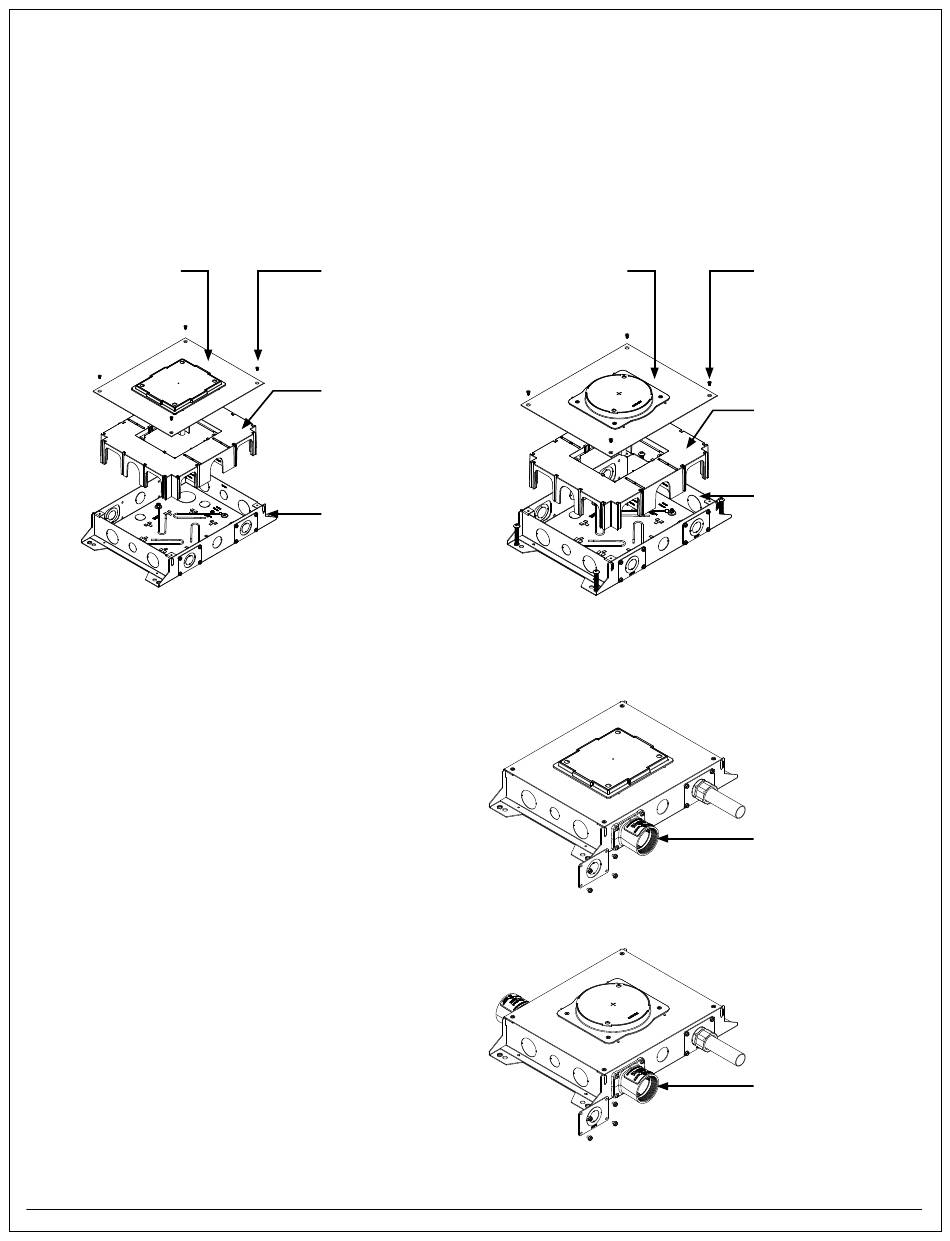

Remove the (4) #10-32 flat head screws and lift off
the top plate and molded shell from the floorbox
base.
Retirez les (4) vis à tête plate n° 10-32 et soulevez la
plaque supérieure et la coque moulée de la base du
boitier de plancher.
Retire los (4) tornillos de cabeza plana #10-32 y
levante la placa superior y la carcasa moldeada de la
base de la caja de piso.
Top Plate
Plaque supérieure
Placa superior
5
Connect conduit fittings and conduit.
• RFBA4R30 & RFBA4C30 series boxes are
compatible with Cat. No. 2HUB allowing use of
2-inch conduit feeds.
• Remove existing side plate and mount Cat. No.
2HUB to floorbox per instructions provided with
fitting.
Branchez les raccords de conduit et le conduit
• Les boites de la série RFBA4R30 & RFBA4C30
sont compatibles avec Cat. No. 2HUB permettant
l'utilisation de conduits d'alimentation de 2
pouces.
• Déposez la plaque latérale existante et montez le
Cat N° 2HUB sur la boite de sol conformément
aux instructions fournies avec le raccord.
Conecte los acoples de los conductos y los
conductos.
• Las cajas de la serie RFBA4R30 & RFBA4C30
son compatibles con la Ref. de cat. 2HUB con lo
que permite usar entradas para conductos de 2
pulgadas.
• Retire la placa lateral existente y monte la Ref.
de cat. 2HUB en la caja de piso conforme a las
instrucciones suministradas con el acople.
#10 Flat Head Screw
Vis à tête plate no 10
Tornillos de cabeza plana #10
Shell
Coque
Carcasa
Base
Base
Base
4
Top Plate
Plaque supérieure
Placa superior
#10 Flat Head Screw
Vis à tête plate no 10
Tornillos de cabeza plana #10
Shell
Coque
Carcasa
Base
Base
Base
Cat. No. RFBA4R30
Cat. No. RFBA4R30
Ref. de cat. RFBA4R30
Cat. No. 2HUB
Cat. No. 2HUB
Ref. de cat. 2HUB
Cat. No. RFBA4C30
Cat. No. RFBA4C30
Ref. de cat. RFBA4C30
Cat. No. 2HUB
Cat. No. 2HUB
Ref. de cat. 2HUB
