Endress+Hauser Proline Promag W 400 Information Technique page 92

92
A
E
DN A
[in] [in]
14 4,41
15 4,41
16 4,41
18 4,41
20 4,41
24 4,41
28 4,41
30 4,41
32 4,41
36 4,41
40 4,41
42 4,41
48 4,41
54 4,41
60 4,41
66 4,41
72 4,41
78 4,41
1) La longueur est indépendante de la pression nominale sélectionnée. Longueur selon DVGW/ISO.
Variante de commande "Construction", option A "Longueur d' i nsertion courte" et variante de commande
"Option capteur", option CA...CE "Protection anticorrosion"
Option Description
CA IP66/67, Type 4X, entièrement soudé ; protection anticorrosion EN ISO 12944 C5-M
CB IP68, Type 6P, surmoulé en usine, protection anticorrosion EN ISO 12944 C5-M/Im1/Im2/Im3
CC IP68, Type 6P, surmoulé sur site, protection anticorrosion EN ISO 12944 C5-M/Im1/Im2/Im3
B C D
[in] [in] [in]
15,6 11,1 26,7
16,6 12,1 28,7
16,6 12,1 28,7
17,6 13,1 30,7
18,6 14,1 32,7
20,6 16,2 36,8
24,6 20,2 44,8
24,6 20,2 44,8
25,5 21,0 46,5
28,5 24,0 52,5
31,5 27,0 58,5
32,5 28,0 60,5
36,4 31,9 68,3
40,4 35,9 76,3
44,3 39,8 84,1
47,5 43,0 90,5
51,2 46,8 98,0
53,2 48,7 101,9
Proline Promag W 400
F
G
E F G
[in] [in] [in]
22,2 10,9 21,7
24,2 10,9 23,6
24,2 10,9 23,6
26,2 11,5 25,6
28,2 11,5 25,6
32,3 15,8 30,7
40,3 23,2 35,8
40,3 24,6 38,4
42,0 25,5 40,9
48,0 30,9 46,0
54,0 33,9 51,2
56,0 35,9 53,7
63,8 39,0 61,4
71,8 42,3 69,1
79,6 54,8 76,8
86,0 58,4 84,4
93,5 64,2 92,1
97,5 68,2 102,3
Endress+Hauser

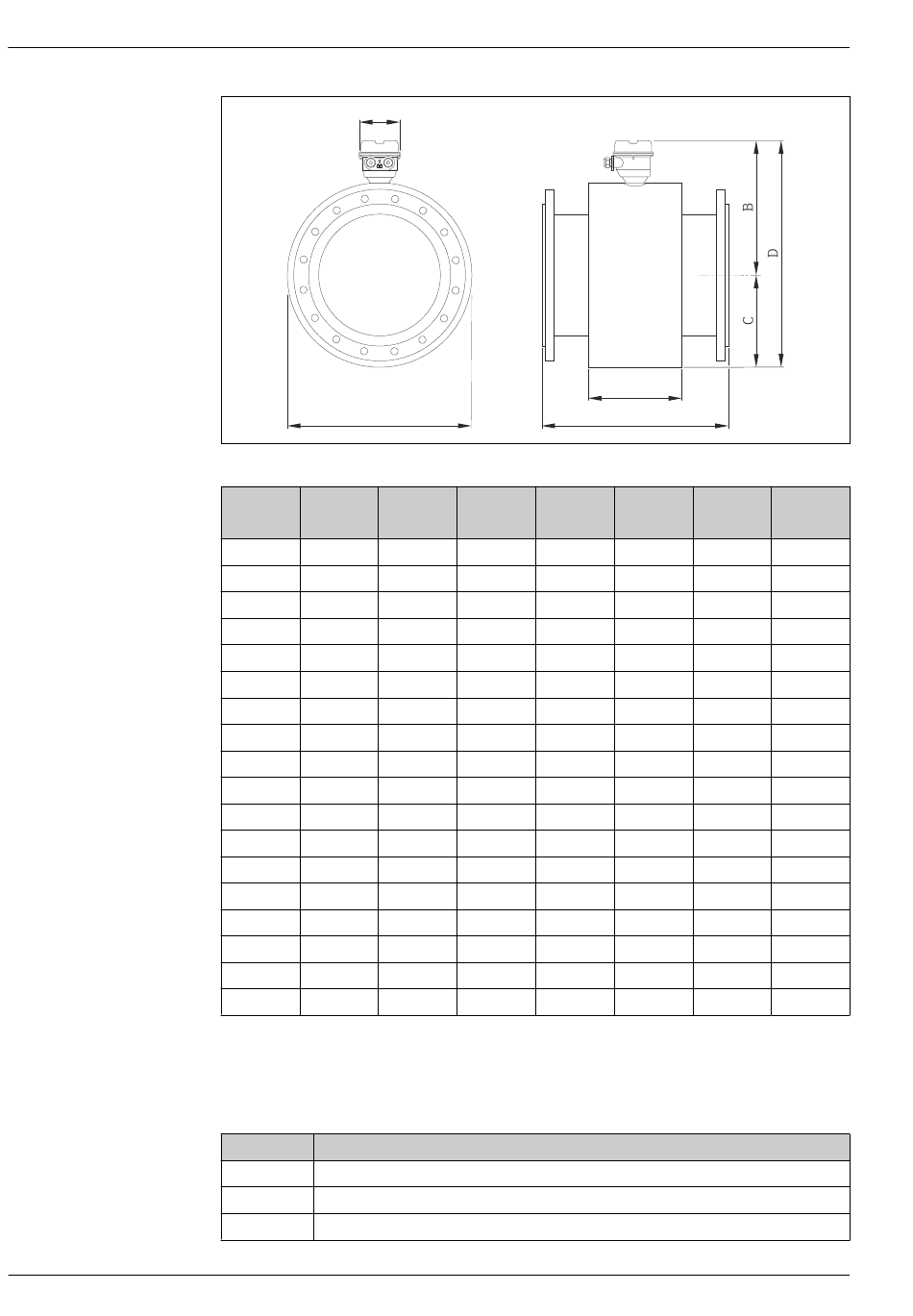

A0020435
1)
