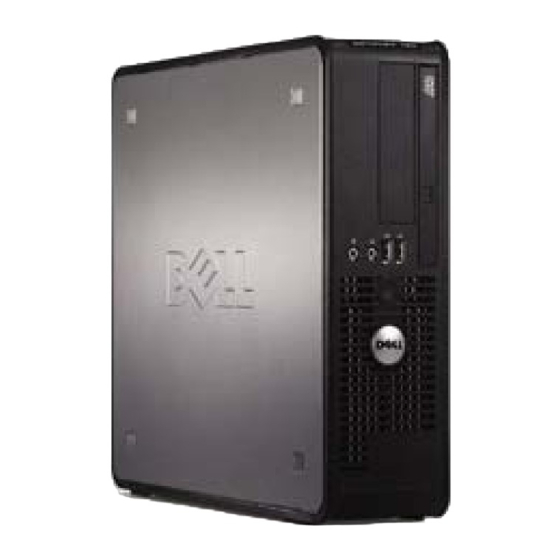

Dell™ OptiPlex™ 780 Format ultracompact–Guide de
maintenance
Intervention sur votre ordinateur
Retrait et remplacement de pièces
Caractéristiques
Agencement de la carte système
Configuration du système
Diagnostics
Remarques, précautions et avertissements
REMARQUE :
une REMARQUE indique des informations importantes qui peuvent vous aider à mieux utiliser votre ordinateur.
PRÉCAUTION :
une PRÉCAUTION indique un risque de dommage matériel ou de perte de données en cas de non
respect des instructions.
AVERTISSEMENT :
corporelle ou de mort.
Si vous avez acheté un ordinateur Dell™ de série n, toute référence dans ce document aux systèmes d'exploitation Microsoft®
Windows® ne sont pas applicables.
Les informations contenues dans ce document sont sujettes à modification sans préavis.
© 2010 Dell Inc. Tous droits réservés.
Toute reproduction de ce document sous quelque forme que ce soit sans l'autorisation écrite de DELL Inc. est strictement interdite.
Marques mentionnées dans ce document : Dell, le logo DELL logo, et OptiPlex sont des marques déposées de Dell Inc. ; ATI Radeon est une
marque déposée de Advanced Micro Devices, Inc ; Intel, Pentium, Celeron, et Core sont soit des marques, soit des marques déposées de Intel Corporation;
Blu-ray Disc est une marque de Blu-ray Disc Association ; Microsoft, Windows, Windows Vista et le bouton Démarrer de Windows Vista sont des marques ou
des marques déposées de Microsoft Corporation aux États-Unis et/ou d'autres pays.
Les autres marques et noms de produits pouvant être utilisés dans ce document sont reconnus comme appartenant à leurs propriétaires respectifs. Dell
Inc. dénie tout intérêt propriétaire vis-à-vis des marques commerciales et des noms de marques autres que les siens.
2012 - 10
Rév. A01
un AVERTISSEMENT vous avertit d'un risque d'endommagement du matériel, de blessure
Publicité
Table des Matières
Manuels Connexes pour Dell OptiPlex 780
Sommaire des Matières pour Dell OptiPlex 780
- Page 1 Toute reproduction de ce document sous quelque forme que ce soit sans l'autorisation écrite de DELL Inc. est strictement interdite. Marques mentionnées dans ce document : Dell, le logo DELL logo, et OptiPlex sont des marques déposées de Dell Inc. ; ATI Radeon est une marque déposée de Advanced Micro Devices, Inc ;...
-
Page 2: Intervention Sur Votre Ordinateur
PRÉCAUTION : seul un technicien de maintenance agréé doit effectuer les réparations sur votre ordinateur. Les dommages causés par des interventions de maintenance non autorisées par Dell ne sont pas couverts par votre garantie. PRÉCAUTION : pour éviter une décharge électrostatique, mettez-vous à la terre à l'aide d'un bracelet antistatique ou en touchant régulièrement une surface métallique non peinte, par exemple un... -
Page 3: Outils Recommandés
2. Branchez les câbles téléphoniques ou réseau sur l'ordinateur. 3. Branchez l'ordinateur et tous les périphériques connectés sur leurs prises secteur. 4. Allumez l'ordinateur. 5. Vérifiez que votre ordinateur fonctionne correctement en exécutant le programme Dell Diagnostics. Voir Dell Diagnostics. -
Page 4: Retrait Et Remplacement De Pièces
Retour à la page Contenu Retrait et remplacement de pièces Dell™ OptiPlex™ 780 Format ultracompact–Guide de maintenance Capot Cadre avant Bâti des lecteurs Disque dur Lecteur optique Panneau de configuration Carte de réseau local sans fil (WLAN) Câble de l'antenne interne Ventilateur système... -
Page 5: Caractéristiques
Retour à la page Contenu Caractéristiques Dell™ OptiPlex™ 780 Format ultracompact–Guide de maintenance REMARQUE : les configurations peuvent varier d'une région à l'autre. Pour plus d'informations concernant la configuration de votre ordinateur, cliquez sur le bouton Démarrer® Aide et support et sélectionnez l'option permettant d'afficher des informations relatives à... -
Page 6: Alimentation
PCI Express x16 Non disponible Drives (Disques et lecteurs) Accessibles de l'extérieur Baies de lecteurs slimline une baie pour SATA DVD-ROM / DVD+/– Accessibles de l'intérieur Baie(s) de lecteur(s) 2,5 pouces Connecteurs externes Audio panneau arrière deux connecteurs : sortie (écouteurs) et entrée (microphone) panneau avant deux connecteurs : sortie (écouteurs) et... - Page 7 REMARQUE : tension (reportez-vous aux informations sur la sécurité livrées avec votre ordinateur pour configurer la tension.) Caractéristiques physiques Hauteur 23,7 cm (9,3 pouces) Largeur 6,5 cm (2,6 pouces) Profondeur 24,0 cm (9,4 pouces) Masse 3,2 kg (7 livres) Caractéristiques environnementales Température Fonctionnement 10 à...
- Page 8 Retour à la page Contenu Diagramme de la carte système Dell™ OptiPlex™ 780 Format ultracompact–Guide de maintenance AVERTISSEMENT : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour des informations complémentaires sur les consignes de sécurité, voir la page d'accueil Regulatory Compliance (Conformité...
-
Page 9: Présentation
Accès au programme de configuration du système 1. Allumez votre ordinateur (ou redémarrez-le). 2. Lorsque le logo bleu DELL™ est affiché, attendez que l'invite F12 apparaisse. 3. Appuyez sur <F12> immediatement. Le menu d'amorçage s'affiche. 4. Sélectionnez System Setup (Configuration du système) à l'aide des touches de direction Haut et Bas, puis appuyez sur <Entrée>. -
Page 10: Options Du Programme De Configuration Du Système
définissent la configuration de votre ordinateur, y compris le chacune des options. Il permet matériel installé et les fonctions d'économie d'énergie et de de visualiser les paramètres en sécurité. cours et de les modifier. Pour naviguer, utilisez la touche de tabulation et les touches de direction Haut/Bas ou la souris. - Page 11 Permet d'activer ou de désactiver la carte réseau intégrée. Vous pouvez sélectionner Integrated NIC (NIC intégrée) les paramètres suivants pour la carte réseau intégrée : Enable (Activer, valeur par défaut) Disable (Désactiver) Enable with PXE (Activer avec PXE) Enable with ImageServer (Activer avec Image Server) Active ou désactive le USB intégré.
- Page 12 Permet de définir la vitesse de performance et le niveau de bruit du disque HDD Acoustic Mode (Mode Disque dur Acoustique) dur sur les valeurs suivantes : Bypass (Ignorer, option par défaut) Quiet (Silencieux) Suggested (Recommandé) Performance (Performances) Virtualization Support (support de virtualisation) Permet d'activer ou de désactiver l'utilisation, par le moniteur de machine virtuelle (VMM,Virtual VT for Direct I/O (VT pour E/S...
- Page 13 Power Off (Mise hors tension, valeur par défaut) Power On (Mise sous tension) Last State (Dernier état) Définit l'heure du démarrage automatique. Auto On Time (Allumage auto selon temps) L'heure est affichée au format 12 heures (heures:minutes:secondes). Pour modifier l'heure de démarrage, tapez les valeurs dans les champs réservés à l'heure et au paramètre AM/PM.
-
Page 14: Boot Sequence (Séquence De Démarrage)
REMARQUE : vous devez définir l'option Integrated NIC (Carte réseau intégrée) sur Enable with ImageServer (Activer avec Image Server) pour définir l'adresse IP d'ImageServer. Indique le port IP principal du serveur ImageServer avec lequel le logiciel client ImageServer Port (Port de carte réseau communique. -
Page 15: Paramètres De L'option
Paramètres de l'option Onboard or USB Floppy Drive (Lecteur de disquette intégré ou USB) – l'ordinateur tente de démarrer à partir du lecteur de disquette. Onboard SATA Hard Drive (Disque dur SATA intégré) – l'ordinateur tente de démarrer à partir du disque dur. USB Device (Périphérique USB) –... -
Page 16: Lecteur De Disquettes
2. Lorsque le message F12 = Boot Menu (F12 = Menu d'amorçage) s'affiche en haut à droite de l'écran, appuyez sur <F12>. Le BIOS détecte le périphérique et l'ajoute au menu d'amorçage. 3. À partir du menu d'amorçage, sélectionnez le numéro indiqué à côté du périphérique USB. L'ordinateur démarre à... -
Page 17: Saisie De Votre Mot De Passe Système
la touche <Retour>. Le mot de passe fait la distinction majuscule/minuscule. Certaines combinaisons de touches ne sont pas valides. Si vous utilisez l'une de ces combinaisons, le haut-parleur émet un signal sonore (bip). Pour chaque caractère entré (y compris l'espace), un espace réservé s'affiche. 4. -
Page 18: Affectation D'un Mot De Passe Administrateur
affichée : Set (Défini) – Un mot de passe administrateur est défini. Disabled (Désactivé) – le mot de passe administrateur est désactivé par la position d'un cavalier sur la carte système. Vous ne pouvez attribuer un mot de passe administrateur que lorsque l'option suivante est affichée : Not Set (Non défini) –... -
Page 19: Désactivation D'un Mot De Passe Oublié Et Définition D'un Nouveau Mot De Passe
Pour des informations complémentaires sur les consignes de sécurité, voir la page d'accueil Regulatory Compliance (Conformité à la réglementation) à l'adresse : www.dell.com/regulatory_compliance. PRÉCAUTION : ce processus supprime à la fois le mot de passe système et le mot de passe de configuration. -
Page 20: Effacement Des Paramètres Cmos
à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour des informations complémentaires sur les consignes de sécurité, voir la page d'accueil Regulatory Compliance (Conformité à la réglementation) à l'adresse : www.dell.com/regulatory_compliance. 1. Suivez les instructions de la section Intervention sur votre ordinateur. - Page 21 Retour à la page Contenu...
-
Page 22: Démarrage De Dell Diagnostics À Partir De Votre Disque Dur
3. Lorsque la liste des périphériques d'amorçage s'affiche, sélectionnez Boot to Utility Partition (Démarrer depuis la partition d'utilitaires) et appuyez sur <Entrée>. 4. Lorsque la fenêtre Main Menu (Menu principal) de Dell Diagnostics s'ouvre, sélectionnez le test à exécuter. Démarrage de Dell Diagnostics à partir du CD Drivers and Utilities 1. -
Page 23: Codes Du Voyant Du Bouton D'alimentation
Permet de personnaliser le test en modifiant ses paramètres. (Paramètres) 4. Si vous exécutez Dell Diagnostics à partir du Disque Drivers and Utilities, retirez celui-ci à la fin des tests. 5. Fermez l'écran de test pour revenir à l'écran Main Menu (Menu principal). Pour quitter Dell Diagnostics et redémarrer l'ordinateur, fermez l'écran Main Menu (Menu principal). -
Page 24: Codes Sonores
d'alimentation Éteint Le système est hors tension : le voyant est éteint. État initial du voyant à la mise sous tension. Orange Indique que le système est sous tension, mais le signal POWER_GOOD n'est pas encore actif. clignotant Si le voyant du disque dur est éteint, vous devez peut-être remplacer le bloc d'alimentation. Si le voyant du disque dur est allumé, un problème est probablement survenu au niveau d'un régulateur intégré... -
Page 25: Voyants De Diagnostic
Résolution proposée voyants problème L'ordinateur est éteint Branchez l'ordinateur sur une prise électrique. ou une défaillance est Si le problème persiste, contactez DELL. survenue avant le chargement du BIOS. Les voyants de diagnostic ne sont pas allumés alors que le système d'exploitation... - Page 26 Installez des modules mémoire de même type en bon état sur votre ordinateur, si vous en avez. Si le problème persiste, contactez DELL. Les barrettes de Vérifiez qu'il n'y a pas d'exigences spécifiques sur les modules mémoire sont...
-
Page 27: Déposer Le Capot
Retour à la page Contenu Capot Dell™ OptiPlex™ 780 Format ultracompact–Guide de maintenance AVERTISSEMENT : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour des informations complémentaires sur les consignes de sécurité, voir la page d'accueil Regulatory Compliance (Conformité... -
Page 28: Reposer Le Capot
Reposer le capot Pour reposer le capot, suivez les étapes ci-dessus dans l'ordre inverse. Retour à la page Contenu... - Page 29 Retour à la page Contenu Capot Dell™ OptiPlex™ 780 Format ultracompact–Guide de maintenance AVERTISSEMENT : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour des informations complémentaires sur les consignes de sécurité, voir la page d'accueil Regulatory Compliance (Conformité...
- Page 30 Reposer le capot Pour reposer le capot, suivez les étapes ci-dessus dans l'ordre inverse. Retour à la page Contenu...
-
Page 31: Bâti Des Lecteurs
Retour à la page Contenu Bâti des lecteurs Dell™ OptiPlex™ 780 Format ultracompact–Guide de maintenance AVERTISSEMENT : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour des informations complémentaires sur les consignes de sécurité, voir la page d'accueil Regulatory Compliance (Conformité... - Page 32 5. Débranchez les câbles d'alimentation et de données du lecteur optique. 6. Retournez le bâti des lecteurs et posez-le sur l'ordinateur.
- Page 33 7. Déconnectez du disque dur les câbles de données et d'alimentation. 8. Déposez le bâti des lecteurs de l'ordinateur.
-
Page 34: Reposer Le Bâti Des Lecteurs
Reposer le bâti des lecteurs Pour reposer le bâti des lecteurs, suivez cette procédure dans l'ordre inverse. Retour à la page Contenu... -
Page 35: Lecteur Optique
Retour à la page Contenu Lecteur optique Dell™ OptiPlex™ 780 Format ultracompact–Guide de maintenance AVERTISSEMENT : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour des informations complémentaires sur les consignes de sécurité, voir la page d'accueil Regulatory Compliance (Conformité... -
Page 36: Reposer Le Lecteur Optique
6. Déposez le support de l'assemblage du lecteur optique. Reposer le lecteur optique Pour reposer le lecteur optique, suivez cette procédure dans l'ordre inverse. Retour à la page Contenu... -
Page 37: Carte De Réseau Local Sans Fil (Wlan)
Retour à la page Contenu Carte de réseau local sans fil (WLAN) Dell™ OptiPlex™ 780 Format ultracompact–Guide de maintenance AVERTISSEMENT : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour des informations complémentaires sur les consignes de sécurité, voir la page d'accueil Regulatory Compliance (Conformité... - Page 38 6. Poussez les leviers qui fixent la carte de de réseau local sans fil (WLAN) à l'opposé de la carte. 7. Déposez la carte du connecteur de la carte système.
- Page 39 Reposer la carte WLAN Pour reposer la carte WLAN, suivez cette procédure dans l'ordre inverse. Retour à la page Contenu...
-
Page 40: Ventilateur Système
Retour à la page Contenu Ventilateur système Dell™ OptiPlex™ 780 Format ultracompact–Guide de maintenance AVERTISSEMENT : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour des informations complémentaires sur les consignes de sécurité, voir la page d'accueil Regulatory Compliance (Conformité... - Page 41 6. Dégagez le câble du ventilateur des guides de routage de l'ordinateur. 7. Retirez les vis qui fixent le ventilateur système au châssis de l'ordinateur.
-
Page 42: Reposer Le Ventilateur Système
8. Déposez le ventilateur système de l'ordinateur. Reposer le ventilateur système Pour reposer le ventilateur système, exécutez la procédure ci-dessus dans l'ordre inverse. Retour à la page Contenu... -
Page 43: Dissipateur De Chaleur Et Processeur
Retour à la page Contenu Dissipateur de chaleur et processeur Dell™ OptiPlex™ 780 Format ultracompact–Guide de maintenance AVERTISSEMENT : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour des informations complémentaires sur les consignes de sécurité, voir la page d'accueil Regulatory Compliance (Conformité... - Page 44 6. Desserrez les vis imperdables situées sur le dissipateur de chaleur. 7. Soulevez le dissipateur de chaleur pour le retirer de l'ordinateur.
- Page 45 8. Pressez le levier de dégagement vers le bas puis à l'opposé pour dégager le capot du processeur. 9. Ouvrez le capot du processeur.
-
Page 46: Reposer Le Dissipateur De Chaleur Et Le Processeur
10. Déposez le processeur de la carte système. Reposer le dissipateur de chaleur et le processeur Pour reposer les dissipateur de chaleur et le processeur, suivez les étapes ci-dessus dans l'ordre inverse. Retour à la page Contenu... -
Page 47: Commutateur D'intrusion
Retour à la page Contenu Commutateur d'intrusion Dell™ OptiPlex™ 780 Format ultracompact–Guide de maintenance AVERTISSEMENT : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour des informations complémentaires sur les consignes de sécurité, voir la page d'accueil Regulatory Compliance (Conformité... -
Page 48: Reposer Le Commutateur D'intrusion Dans Le Châssis
6. Faites glisser le commutateur d'intrusion dans le châssis pour le dégager de sa fente dans le support métallique, et poussez-le vers le bas par le trou carré du support pour déposer le commutateur et le câble qui y est relié de l'ordinateur. -
Page 49: Pile Bouton
Retour à la page Contenu Pile bouton Dell™ OptiPlex™ 780 Format ultracompact–Guide de maintenance AVERTISSEMENT : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour des informations complémentaires sur les consignes de sécurité, voir la page d'accueil Regulatory Compliance (Conformité... - Page 50 9. Soulevez la pile bouton hors de la carte système. Reposer la pile bouton Pour reposer la pile bouton, suivez cette procédure dans l'ordre inverse. Retour à la page Contenu...
-
Page 51: Carte Système
Retour à la page Contenu Carte système Dell™ OptiPlex™ 780 Format ultracompact–Guide de maintenance AVERTISSEMENT : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour des informations complémentaires sur les consignes de sécurité, voir la page d'accueil Regulatory Compliance (Conformité... - Page 52 12. Déconnectez le câble de l'antenne interne. 13. Déposez les vis qui fixent la carte système au châssis de l'ordinateur.
- Page 53 14. Déposez les 7 vis hexagonales de la carte système. 15. Déposez la carte système de l'ordinateur.
-
Page 54: Reposer La Carte Système
Reposer la carte système Pour reposer la carte système, suivez cette procédure dans l'ordre inverse. Retour à la page Contenu... -
Page 55: Cadre Avant
Retour à la page Contenu Cadre avant Dell™ OptiPlex™ 780 Format ultracompact–Guide de maintenance AVERTISSEMENT : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour des informations complémentaires sur les consignes de sécurité, voir la page d'accueil Regulatory Compliance (Conformité... -
Page 56: Reposer Le Cadre Avant
4. Tournez le cadre avant à l'opposé de l'ordinateur. 5. Retirez le cadre avant de l'ordinateur. Reposer le cadre avant Pour reposer le cadre avant, suivez les étapes ci-dessus dans l'ordre inverse. Retour à la page Contenu... -
Page 57: Disque Dur
Retour à la page Contenu Disque dur Dell™ OptiPlex™ 780 Format ultracompact–Guide de maintenance AVERTISSEMENT : Avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour des informations complémentaires sur les consignes de sécurité, voir la page d'accueil Regulatory Compliance (Conformité... -
Page 58: Reposer Le Disque Dur
6. Glissez le disque dur hors du bâti des lecteurs et retirez le disque dur hors de l'ordinateur. Reposer le disque dur Pour reposez le disque dur, suivez les étapes ci-dessus dans l'ordre inverse. Retour à la page Contenu... -
Page 59: Panneau De Configuration
Retour à la page Contenu Panneau de configuration Dell™ OptiPlex™ 780 Format ultracompact–Guide de maintenance AVERTISSEMENT : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour des informations complémentaires sur les consignes de sécurité, voir la page d'accueil Regulatory Compliance (Conformité... - Page 60 6. Retirez le câble des guides de routage du châssis de l'ordinateur. 7. Déposez la vis qui fixe le panneau de commande à l'ordinateur.
-
Page 61: Reposer Le Panneau De Configuration
8. Déposez le panneau de contrôle de l'ordinateur. Reposer le panneau de configuration Pour reposer le panneau de contrôle, suivez cette procédure dans l'ordre inverse. Retour à la page Contenu... -
Page 62: Déposer Le Câble De L'antenne Interne
Retour à la page Contenu Câble de l'antenne interne Dell™ OptiPlex™ 780 Format ultracompact–Guide de maintenance AVERTISSEMENT : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour des informations complémentaires sur les consignes de sécurité, voir la page d'accueil Regulatory Compliance (Conformité... - Page 63 6. Déposez le câble d'antenne des guides de routage du châssis de l'ordinateur. 7. Dégagez avec précautions le port d'antenne du châssis de l'ordinateur.
-
Page 64: Reposer Le Câble De L'antenne Interne
8. Déposez le câble de l'antenne interne de l'ordinateur. Reposer le câble de l'antenne interne Pour reposer le câble de l'antenne interne, suivez cette procédure dans l'ordre inverse. Retour à la page Contenu... -
Page 65: Haut-Parleur Interne
Retour à la page Contenu Haut-parleur interne Dell™ OptiPlex™ 780 Format ultracompact–Guide de maintenance AVERTISSEMENT : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour des informations complémentaires sur les consignes de sécurité, voir la page d'accueil Regulatory Compliance (Conformité... -
Page 66: Reposer Le Haut-Parleur Interne
7. Poussez vers l'intérieur la languette de dégagement et faites pivoter le haut-parleur pour le dégager de l'ordinateur. 8. Déposez le haut-parleur de l'ordinateur. Reposer le haut-parleur interne Pour reposer le haut-parleur interne, suivez cette procédure dans l'ordre inverse. Retour à la page Contenu... -
Page 67: Déposer Le/Les Module(S) De Mémoire
Retour à la page Contenu Mémoire Dell™ OptiPlex™ 780 Format ultracompact–Guide de maintenance AVERTISSEMENT : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour des informations complémentaires sur les consignes de sécurité, voir la page d'accueil Regulatory Compliance (Conformité... -
Page 68: Reposer Le/Les Module(S) De Mémoire
6. Soulevez le module de mémoire hors du connecteur et de l'ordinateur. Reposer le/les module(s) de mémoire Pour reposer la mémoire, suivez les étapes ci-dessus dans l'ordre inverse. Retour à la page Contenu... -
Page 69: Déposez Le Panneau D'e/S
Retour à la page Contenu Panneau d'E/S Dell™ OptiPlex™ 780 Format ultracompact–Guide de maintenance AVERTISSEMENT : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour des informations complémentaires sur les consignes de sécurité, voir la page d'accueil Regulatory Compliance (Conformité... - Page 70 6. Déposez les vis qui fixent le panneau d'E/S à l'ordinateur. 7. Déposez le panneau d'E/S en le tirant hors de l'ordinateur.
-
Page 71: Reposer Le Panneau D'e/S
Reposer le panneau d'E/S Pour reposer le panneau d'E/S, suivez cette procédure dans l'ordre inverse. Retour à la page Contenu... -
Page 72: Bloc D'alimentation
Retour à la page Contenu Bloc d'alimentation Dell™ OptiPlex™ 780 Format ultracompact–Guide de maintenance AVERTISSEMENT : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour des informations complémentaires sur les consignes de sécurité, voir la page d'accueil Regulatory Compliance (Conformité... - Page 73 8. Déposez la vis de fixation du bloc d'alimentation sur la carte système. 9. Retirez les vis qui fixent le bloc d'alimentation au châssis de l'ordinateur.
-
Page 74: Reposer Le Bloc D'alimentation
10. Glissez le bloc d'alimentation vers le ventilateur pour le dégager de l'ordinateur. Reposer le bloc d'alimentation Pour reposer le bloc d'alimentation, exécutez la procédure ci-dessus dans l'ordre inverse. Retour à la page Contenu...
