Raccordement électrique
5.2.2
Garantir la compensation de potentiel
Promass, Cubemass
Exigences
Aucune mesure spéciale pour la compensation de potentiel n' e st nécessaire.
Dans le cas d' u n appareil pour zone explosible : respecter les consignes figurant dans la
documentation Ex (XA).
5.3
Instructions de raccordement spéciales
5.3.1
Exemples de raccordement
PROFIBUS DP
1
A
B
4

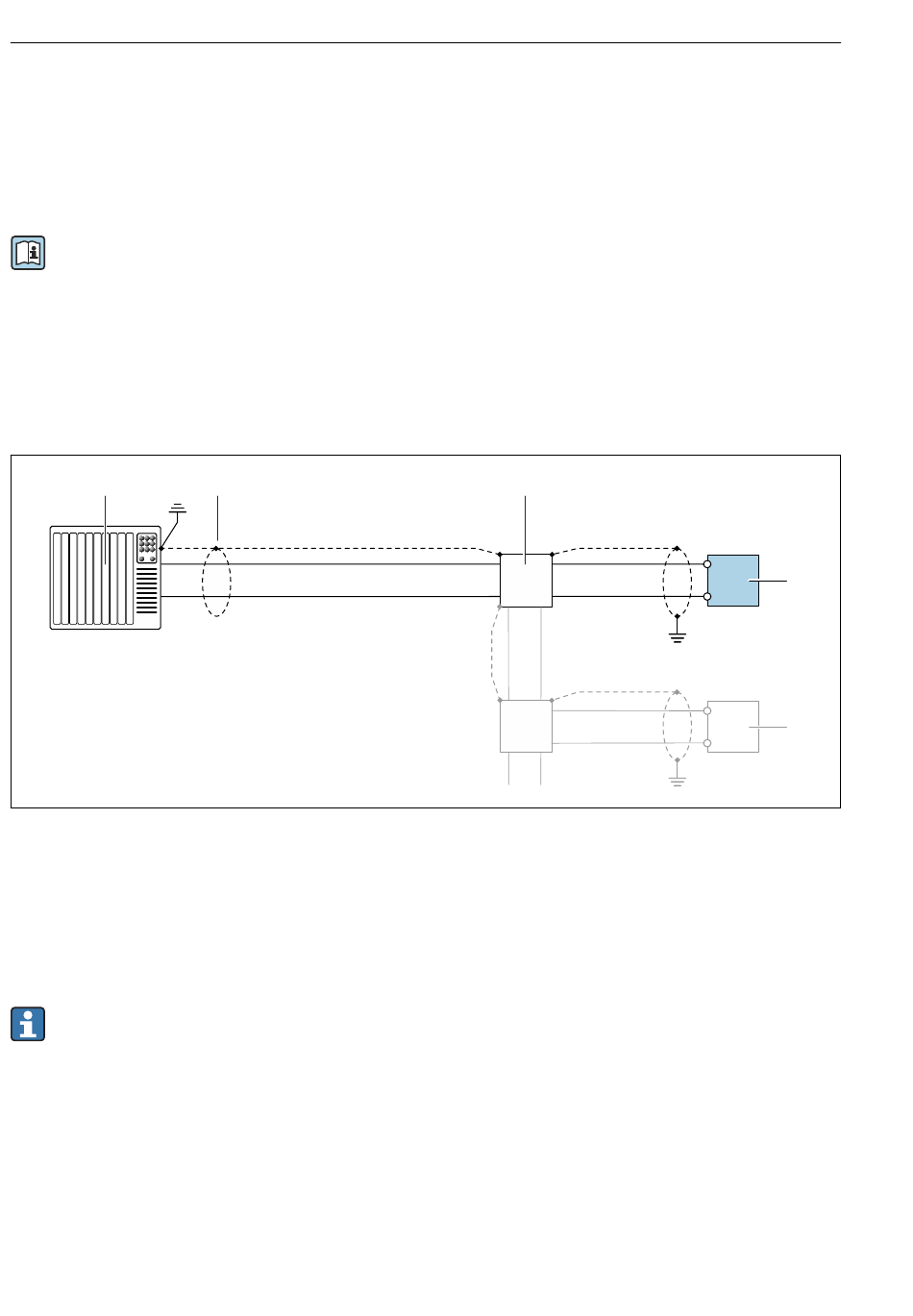

Exemple de raccordement pour PROFIBUS DP, zone non explosible et zone 2/Div. 2
1
Système/automate (par ex. API)
2
Blindage de câble : le câble doit être mis à la terre des deux côtés afin de satisfaire aux exigences CEM ;
tenir compte des spécifications de câble
3
Transmetteur
Si la vitesse de transmission > 1,5 MBaud, il faut utiliser une entrée de câble CEM et le
blindage de câble doit, si possible, atteindre la borne de raccordement.
5.4
Réglages hardware
5.4.1
Réglage de l'adresse de l'appareil
PROFIBUS DP
L' a dresse doit toujours être configurée pour un appareil PROFIBUS DP/PA. Les adresses
d' a ppareil valables se situent dans la gamme 1...126. Dans un réseau PROFIBUS DP/PA,
18
2
Proline 100 PROFIBUS DP
3
A
4
B
A
4
B
A0028765
Endress+Hauser
