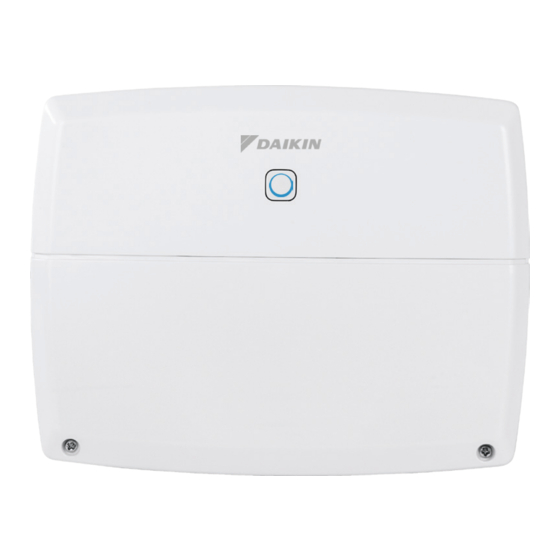

- Page 1 Manuel d'installation et d'utilisation Daikin Home Controls Multi IO Box EKRMIBEV1V3...
-
Page 5: Composants Livrés
Chevilles 6 mm Manuel d'installation et d'utilisation Documentation © 2022 Daikin Europe N.V., Belgique Tous droits réservés. Il est interdit de reproduire ce manuel sous quelque forme que ce soit, en totalité ou en partie, et de le dupliquer ou de le modifier via des moyens électroniques, mécaniques ou chimiques, sans le consentement écrit de l'éditeur. -
Page 6: Table Des Matières
Table des matières Informations concernant ce manuel ..........7 Informations de sécurité ..............8 Daikin Home Controls ..............11 Présentation de l'appareil et de ses fonctions ........ 12 Montage ..................13 Démarrage ..................14 Instructions d'installation ............14 Installation .................. 16 Connexion à... -
Page 7: Informations Concernant Ce Manuel
Informations concernant ce manuel Lisez attentivement ce manuel avant de commencer à utiliser vos appareils DHC (Daikin Home Controls). Conservez ce manuel de façon à pouvoir le consulter à tout moment en cas de besoin. Si vous confiez cet appareil à d'autres personnes pour qu'elles l'utilisent, remettez-leur également ce manuel. -
Page 8: Informations De Sécurité
Informations de sécurité Informations de sécurité N'ouvrez pas l'appareil. Il ne contient aucune pièce réparable par l'utilisateur. Si une erreur se produit, confiez l'appareil à un expert pour le faire inspecter. Pour des raisons de sécurité et de licence (CE), tout changement et/ou toute modification non autorisés de l'appareil sont interdits. - Page 9 Informations de sécurité L'appareil fait partie de l'installation du bâtiment. Il est nécessaire de respecter les normes et directives nationales pertinentes lors des phases de planification et d'installation. Cet appareil a été conçu pour fonctionner uniquement sur une source d'alimentation CA de 230 V/50 Hz.
- Page 10 Informations de sécurité Avant de brancher l'appareil, retirez le fusible de la boîte à fusibles. Respectez les instructions de montage lors de l'installation dans des systèmes de distribution (norme DIN VDE 0100-410). La tension de commande de la sortie 0 à 10 V est isolée électriquement du réseau, mais n'est pas à...
-
Page 11: Daikin Home Controls
Daikin Home Controls Daikin Home Controls Cet appareil, qui fait partie de l'écosystème DHC, communique à l'aide d'une connexion sans fil dédiée. Tous les appareils de l'écosystème peuvent être configurés aisément et individuellement via l'application ONECTA. Les fonctions disponibles fournies par l'écosystème DHC en combinaison avec d'autres appareils sont décrites dans le guide de l'application DHC. -
Page 12: Présentation De L'appareil Et De Ses Fonctions
Présentation de l'appareil et de ses fonctions Présentation de l'appareil et de ses fonctions Le boîtier DHC Multi IO Box permet de connecter votre unité Daikin Altherma à l'application ONECTA. Cet appareil permet de réguler confortablement la température intérieure selon vos besoins, tant pour le chauffage que pour le refroidissement, à... -
Page 13: Montage
Montage Montage Vous pouvez installer le boîtier DHC Multi IO Box sur un mur à l'aide des vis et des chevilles fournies. Pour monter le boîtier DHC Multi IO Box à l'aide des vis, procédez comme suit: Choisissez emplacement montage approprié... -
Page 14: Démarrage
Démarrage Démarrage Instructions d'installation Lisez cette section avant de commencer l'installation. Seules les personnes ayant les connaissances et l'expérience électrotechniques nécessaires peuvent installer cet appareil*. Une installation incorrecte peut mettre en danger votre vie et celle des autres utilisateurs du système électrique. En cas d'installation incorrecte, vous risquez également de subir de graves dommages matériels, notamment si un incendie se produit. - Page 15 Démarrage • Type de réseau d'alimentation (système TN, système IT, système TT) et conditions de raccordement qui en découlent (harmonisation classique, mise à la terre de protection, mesures supplémentaires requises, etc.) Pour installer le boîtier DHC Multi IO Box dans un panneau de distribution électrique, respectez les normes VDE 0603, DIN 43871 (système de sous-distribution basse tension) et DIN 18015-x.
-
Page 16: Installation
Démarrage Sections de câble autorisées pour la connexion au boîtier DHC Multi IO Box: Câble rigide [mm Câble flexible avec/sans cosse [mm 0,75 – 2,50 0,75 – 2,50 Diamètre de câble autorisé pour les passe-câbles: Bornes 1 - 5 Borne 6 8 à... -
Page 17: Connexion À L'unité Intérieure
Démarrage Insérez les verrous du couvercle dans les ouvertures prévues à cet effet, et fixez les vis pour fermer le couvercle. Connexion à l'unité intérieure 1▼ L▲ 2▼ L▲ 1▼ Borne Connexion à Conducteur de terre de protection Conducteur de phase Conducteur neutre OUT1 (4.1) Thermostat ACTIVÉ... -
Page 18: Connexion Du Signal De Changement Chauffage/ Refroidissement
Démarrage 6.3.1 Connexion du signal de changement chauffage/ refroidissement ▼ ▼ ▼ Borne Connexion à Borne de connexion IN1 (état de changement chauffage/ refroidissement) Borne de connexion IN2 (réservée) Bornes de connexion pour AOUT (sortie 0 - 10 V) Pour de plus amples informations concernant les connexions, consultez le guide de l'application DHC. -
Page 19: Raccordement D'autres Appareils Dhc
Démarrage Raccordement d'autres appareils DHC Lisez cette section avant de commencer le raccordement d'autres appareils. Pour intégrer le boîtier DHC Multi IO Box dans votre écosystème et lui permettre de communiquer avec d'autres appareils, vous devez tout d'abord effectuer les raccordements nécessaires. Après la connexion au Access Point, la configuration se fait via l'application ONECTA. -
Page 20: Raccordement À L'appareil Dhc Access Point
Pour connecter le boîtier DHC Multi IO Box au DHC Access Point, procédez comme suit: Ouvrez l'application ONECTA. Cliquez sur le symbole plus. Sélectionnez l'option de menu Ajouter Daikin Home Controls. Sélectionnez Ajouter un appareil DHC. Appuyez brièvement sur le bouton du système (A) (voir figure 6). -
Page 21: Dépannage
Dépannage Dépannage Cycle de service Les appareils sans fil DHC fonctionnent dans les bandes de fréquences suivantes: • 868,000~868,600 MHz • 869,400~869,650 MHz Afin de garantir le fonctionnement de tous les appareils qui utilisent cette plage, vous êtes légalement tenu de limiter le temps de transmission des appareils. -
Page 22: Codes D'erreur Et Séquences De Clignotement
Dépannage Codes d'erreur et séquences de clignotement Séquence de Signification Solution clignotement Clignote Transmission Attendez la fin de la brièvement radio/tentative transmission. en orange de transmission/ transmission de données S'allume 1 fois Transmission Continuez à utiliser l'appareil. longuement en confirmée vert S'allume 1 fois Échec de la... -
Page 23: Restauration Des Paramètres D'usine
Restauration des paramètres d'usine Restauration des paramètres d'usine Vous pouvez rétablir les paramètres d'usine de l'appareil. Dans ce cas, vous perdrez tous les paramètres que vous avez définis. Pour rétablir les paramètres d'usine de l'appareil, procédez comme suit: Appuyez sur le bouton du système (A) pendant 4 secondes (voir figure 4). -
Page 24: Entretien Et Nettoyage
Entretien et nettoyage Entretien et nettoyage L'appareil ne nécessite aucun entretien de votre part. Faites appel à un expert pour tout entretien ou toute réparation. Nettoyez l'appareil à l'aide d'un chiffon doux, non pelucheux, propre et sec. Vous pouvez humidifier légèrement le chiffon avec de l'eau tiède afin d'éliminer les taches les plus tenaces. -
Page 25: Informations Générales Sur Le Fonctionnement De La Radio
(tels que l'humidité) jouent un rôle important, tout comme les conditions structurelles/de protection du site. Par la présente, Daikin Europe N.V., déclare que l'équipement radio DHC EKRMIBEV1V3 est conforme à la directive 2014/53/UE. La déclaration de conformité originale est disponible sur les pages du produit EKRMIBEV1V3. -
Page 26: Caractéristiques Techniques
Caractéristiques techniques Caractéristiques techniques Nom de l'appareil: EKRMIBEV1V3 Tension d'alimentation: 230 V/50 Hz Consommation: 16 A max. Consommation en veille: 250 mW Capacité de commutation max.: Sortie 1: 3680 W, cosφ≥0,95 (flottante) Sortie 2: 1840 W, cosφ≥0,95 (flottante) Type de câble et section transversale: câble rigide et flexible, 0,75 - 2,5 mm Type de charge: charge ohmique Mode de fonctionnement:... - Page 27 Caractéristiques techniques Bande de fréquences radio: 868.0-868.6 MHz 869.4-869.65 MHz Puissance rayonnée maximale: 10 dBm Catégorie de récepteur: SRD catégorie 2 Plage de radiofréquences typique dans un espace dégagé: 380 m Cycle de service: <1% par h <10% par h Sous réserve de modifications techniques.
- Page 28 Application ONECTA disponible en téléchargement gratuit! 4P687173-1 - 2022.04...
