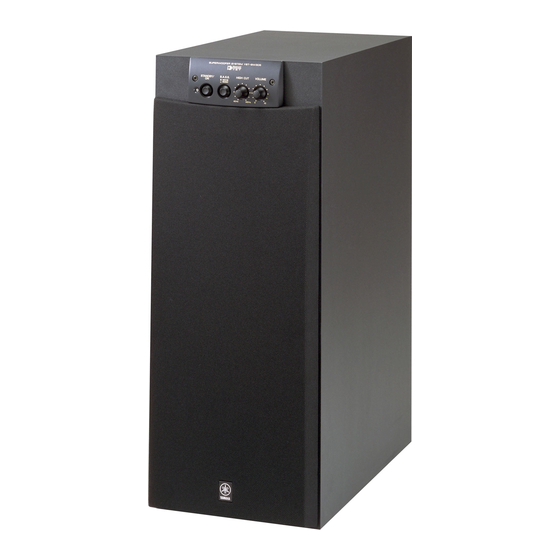

YST -SW305/205 Active Servo Processing Subwoofer System Caisson de grave avec asservissement actif OWNER’S MANUAL MODE D’EMPLOI BEDIENUNGSANLEITUNG BRUKSANVISNING MANUALE DI ISTRUZIONI MANUAL DE INSTRUCCIONES GEBRUIKSAANWIJZING...
CARACTERISTIQUES • Ce subwoofer utilise Advanced YAMAHA Active • Pour utiliser au mieux les possibilités de cet Servo Technology mise au point par YAMAHA pour appareil, les basses fréquences de ce subwoofer la reproduction de basses fréquences de meilleure doivent être harmonisés avec les sons des qualité.
POSITIONNEMENT Å ı Ç subwoofer Enceintes principales) L’utilisation d’un seul subwoofer dans une chaîne donne Remarque déjà de bons résultats, cependant l’utilisation de deux Les sons de très basses fréquences du subwoofer peuvent subwoofer est recommandée pour accroître l’effet du son. quelquefois être trop faiblement perçus à...
• Lorsqu’on raccorde le subwoofer aux bornes SPLIT • Pour effectuer le raccordement à un amplificateur YAMAHA DSP (ou récepteur AV), raccorder la borne SUBWOOFER à l’arrière de l’amplificateur DSP, veiller à raccorder la borne L/MONO INPUT2 au côté “L” et les SUBWOOFER (ou LOW PASS, etc.) située à...
I Utilisation de deux subwoofers Enceintes principale droite Enceintes principale gauche OUTPUT INPUT OUTPUT INPUT TO SPEAKERS TO SPEAKERS – – – – /MONO /MONO – – – – FROM AMPLIFIER FROM AMPLIFIER INPUT INPUT Subwoofer Subwoofer OUTPUT INPUT AUTO PHASE OUTPUT INPUT...
Raccordement aux bornes de sortie d’enceintes de l’amplificateur I Utilisation d’un seul subwoofer Si l’amplificateur n’est équipé que d’un seul jeu de bornes de sortie d’enceintes principales Raccorder les bornes de sortie d’enceintes de l’amplificateur aux bornes INPUT1 du subwoofer, et raccorder les bornes OUTPUT du subwoofer aux enceintes principales.
I Utilisation de deux subwoofers Raccorder les bornes de sortie d’enceintes de l’amplificateur aux bornes INPUT1 du subwoofer, et raccorder les bornes OUTPUT du subwoofer aux enceintes principales. Enceintes Enceintes principale droite principale gauche OUTPUT INPUT OUTPUT INPUT TO SPEAKERS TO SPEAKERS –...
LES COMMANDES ET LEURS FONCTIONS Panneau avant SUPERWOOFER SYSTEM YST-SW205 STANDBY/ B.A.S.S. HIGH CUT VOLUME MOVIE MUSIC 40Hz 140Hz STANDBY/ B.A.S.S. HIGH CUT VOLUME MOVIE MUSIC 40Hz 140Hz POWER OUTPUT INPUT AUTO PHASE STANDBY OUTPUT INPUT AUTO PHASE STANDBY TO SPEAKERS TO SPEAKERS –...
¤ › Bornes OUTPUT (TO SPEAKERS) Commutateur PHASE Elles peuvent servir à raccorder les enceintes Ordinairement, ce commutateur doit se trouver en principales. position REV (phase inversée). Cependant, selon les ‹ Les signaux sortant des bornes d’entrée INPUT1 ( enceintes utilisées ou les conditions d’écoute, une sont envoyés vers ces bornes.
REGLAGE DU SUBWOOFER AVANT L’UTILISATION Avant d’utiliser le subwoofer, régler celui-ci pour obtenir l’équilibre de volume et de tonalité optimum entre le subwoofer et les enceintes principales en suivant les procédures indiquées ci-dessous. Panneau avant Panneau arrière SUPERWOOFER SYSTEM YST-SW205 PHASE STANDBY/ B.A.S.S.
Caractéristiques de fréquence Caractéristiques de fréquence du subwoofer YST-SW305 YST-SW205 HIGH CUT 40 Hz HIGH CUT 90 Hz HIGH CUT 90 Hz HIGH CUT 140 Hz HIGH CUT 140 Hz HIGH CUT 40 Hz 500Hz 500Hz Les chiffres ci-dessous montrent le réglage optimal de chaque commande et les caractéristiques des fréquences lorsque ce subwoofer est associé...
ADVANCED YAMAHA ACTIVE SERVO TECHNOLOGY La théorie de l’Active Servo Technology Yamaha repose sur Le circuit d’attaque à impédance négative délivre de façon deux principes: cavité résonnante de Helmholtz et circuit précise le signal basses fréquences à faible amplitude et à...
Se reporter au tableau ci-dessous lorsque l’appareil ne fonctionne pas correctement. Si le problème rencontré n’est pas décrit ci-dessous ou si les instructions données ne suffisent pas à le résoudre, débrancher le cordon d’alimentation et s’adresser à son concessionnaire ou son centre de service YAMAHA. Problème Cause Marche à...
YST-SW205 ....Enceinte grave en cône de 20 cm, Dimensions (L x H x P) Type à blindage magnétique YST-SW305 ......235 mm x 585 mm x 445 mm YST-SW205 ......235 mm x 485 mm x 402 mm Sortie de l’amplificateur YST-SW305 ............
