Domaines d'application
Fonctionnement
Position ARRET
Position MARCHE
CE1N3003F
09.2003
Thermostats d'ambiance
pour systèmes de chauffage seulement ou refroidissement seulement
Thermostats d'ambiance avec commutateur MARCHE / ARRET manuel
Algorithme de régulation tout ou rien
Tension d'alimentation 24...250 V~

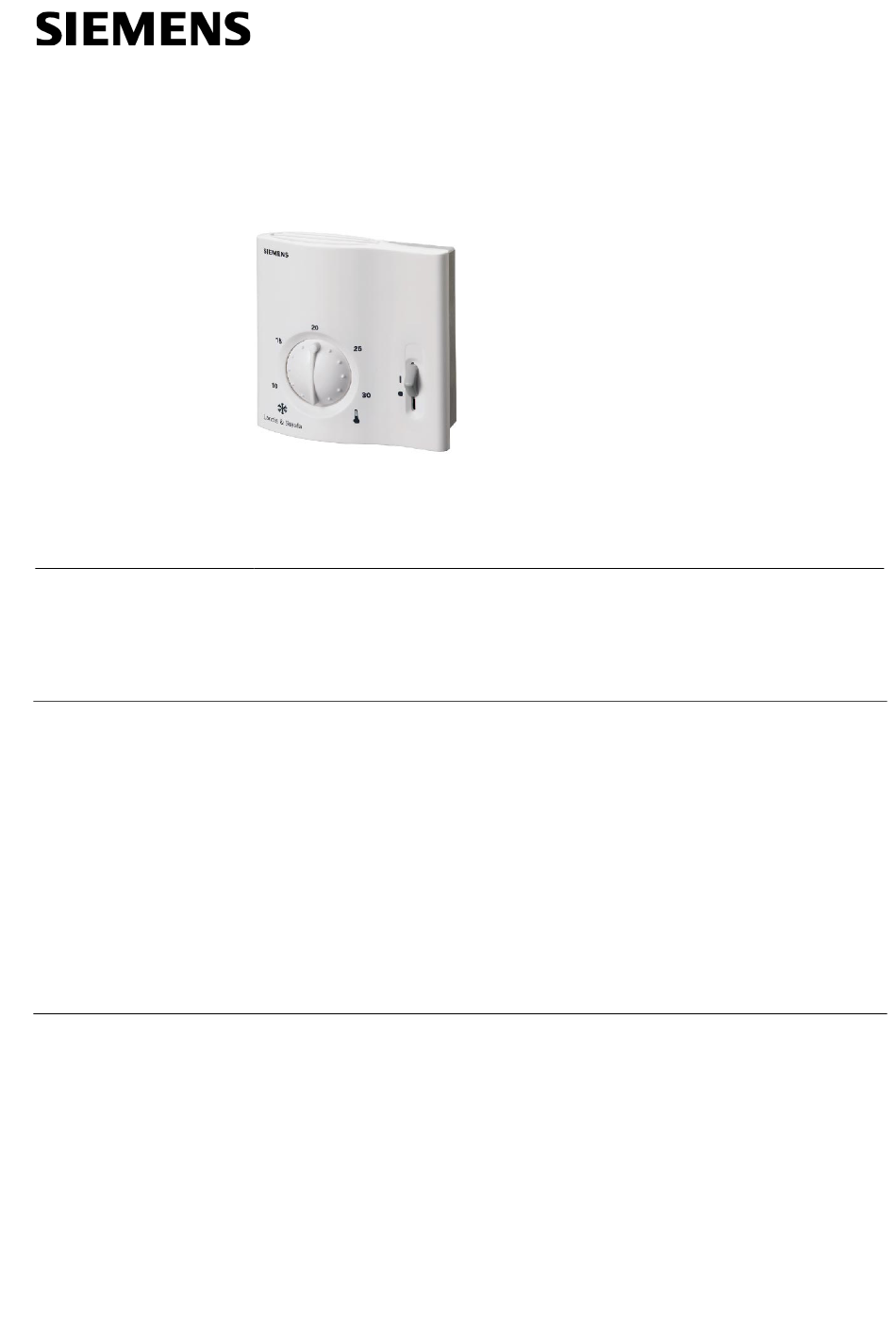

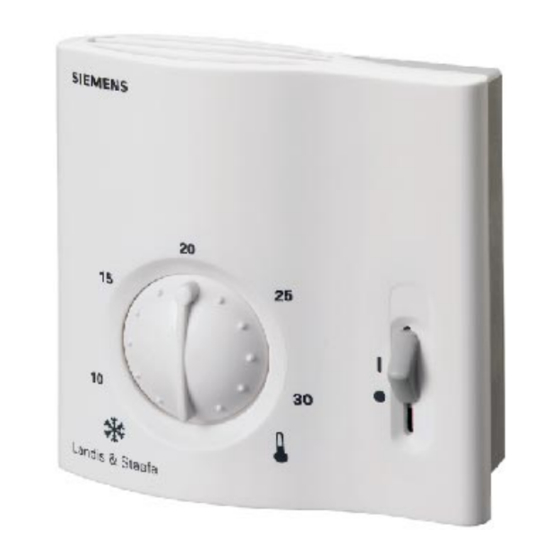

Les thermostats d'ambiance RAA30... sont utilisés dans des systèmes de chauffage seule-
ment ou de refroidissement seulement, pour maintenir la température ambiante réglée.
Utilisation typique :
• immeubles résidentiels, pavillons, résidences secondaires,
• bâtiments industriels légers.
En liaison avec :
• vannes de zone ou vannes thermiques,
• brûleurs à gaz ou à fioul,
• ventilateurs,
• pompes.
L'appareil est équipé d'un commutateur MARCHE / ARRET situé en façade.
Provoque une séparation physique des signaux d'entrée et de sortie.
Le thermostat d'ambiance RAA30... est équipé de sorties séparées pour le chauffage
et le refroidissement. Si la température ambiante descend en dessous du point de
consigne réglé, le thermostat ferme le contact de chauffage. Si la température ambiante
augmente et dépasse le point de consigne réglé, le contact de refroidissement se ferme.
Siemens Building Technologies
HVAC Products
3
003
RAA30...
