Siemens RAK-TR.1000B Mode D'emploi

Domaines d'application
Fonction
Contact inverseur
FR1N1186fr
08.2005

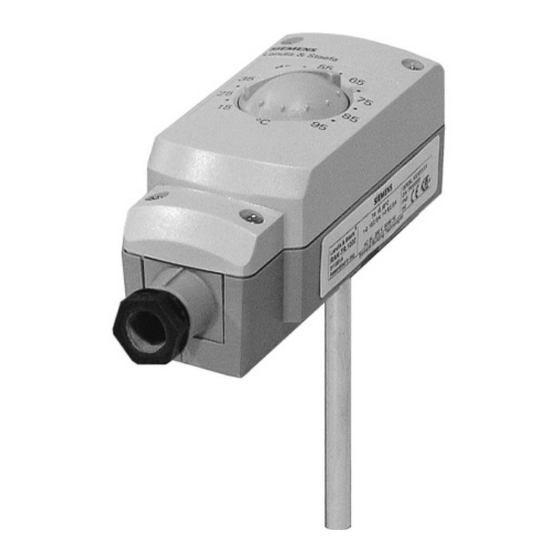

Thermostat de réglage RAK-TR.1000B
Thermostat électromécanique (TR)
• Thermostat tout ou rien avec microcontact inverseur unipolaire
• Pouvoir de coupure contact 1-2 10(2,5) A, 250 V~ (DIN 3440)
• Constante de temps selon DIN 3440
• 3 possibilités de montage : en applique sur la tuyauterie, en plongeur dans
une gaine de protection ou sur un mur
• Consigne réglable par un bouton sur le boîtier
Applications type :
• utilisation dans les installations de production de chaleur, et
• autres applications de chauffage, de ventilation et de climatisation.
Lorsque la température de consigne réglable est atteinte, le thermostat électromécanique
commute le contact (1-2 s'ouvre, 1-3 se ferme). Après refroidissement de la valeur du
différentiel, le thermostat remet le contact dans son état initial (1-2 se ferme, 1-3 s'ouvre).
Contact inverseur du thermostat de réglage
Contacts 1-2
ON
W: Réglage de la consigne
A: Refroidissement de la
OFF
T (° C)
W
A
contact 1-3 6(2,5) A, 250 V~
valeur du différentiel
1186S01fr
1
Building Technologies
HVAC Products
186
