Manuels Connexes pour M-Audio Studiophile DSM2
Sommaire des Matières pour M-Audio Studiophile DSM2

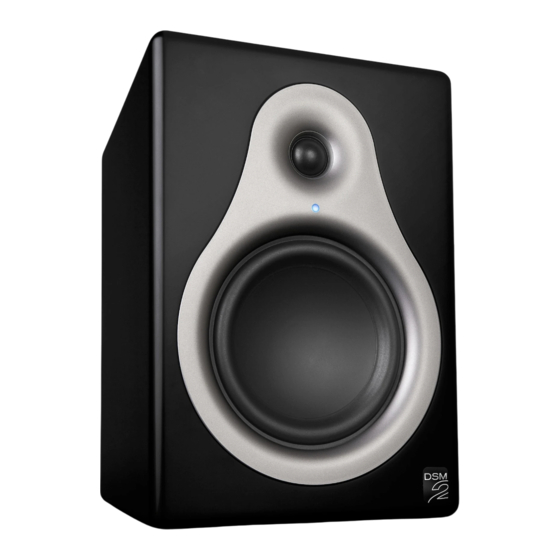

- Page 1 M-Audio Studiophile DSM2 Haut-parleurs Active Studio Français Guide de l’utilisateur...
- Page 2 CAUTION ATTENTION: PRECAUCION: RISK OF ELECTRIC SHOCK RISQUE DE CHOC ELECTRIQUE RIESGO DE ELECTROCHOQUE DO NOT OPEN N’OUVRIR PAS NO ABRIR LA TAPA CAUTION: TO REDUCE THE RISK OF AFIN DEVITER UN CHOC ELECTRIQUE ET PARA REDUCIREL RIESGO DE ELECTRIC SHOCK, DO NOT REMOVE LES CONSEQUENCES GRAVES QUI SACUDIDAS ELECTRICAS, NO DEBERA COVER (OR BACK).
-
Page 3: Important Safety Instructions
Important Safety Instructions 1. READ INSTRUCTIONS 9. HEAT All the safety and operating instructions should be read before Do not install near any heat sources such as radiators, heat the appliance is operated. registers, stoves, or other apparatus (including amplifiers) that produce heat. -
Page 5: Table Des Matières
table des matières Chapitre 1. Introduction ..............1 Contenu de la boîte . - Page 6 Guide M-Audio Studiophile DSM2...
-
Page 7: Chapitre 1. Introduction
Fonctions parleurs M-Audio® Studiophile® DSM2. Les haut-parleurs DSM2 sont dotés des Ce guide contient des instructions d'installation fonctionnalités suivantes : et d'utilisation pour les haut-parleurs M-Audio DSM2. • Fonctionnement autonome avec amplification double Les haut-parleurs DSM2 disposent tous • Entrées analogiques et numériques d'éléments de conception et de circuits de... -
Page 8: Traitement Du Signal Numérique
Port Bass Reflex Un port bass reflex à deux rebords permet une réponse basse fréquence et une clarté améliorées, tout en réduisant le bruit et les vibrations externes. Guide M-Audio Studiophile DSM2... -
Page 9: Chapitre 2. Présentation Du Haut-Parleur Dsm2
chapitre 2 Présentation du haut-parleur DSM2 Ce chapitre décrit les connecteurs, les commandes et les fonctionnalités du haut-parleur DSM2. Connecteurs et commandes du panneau arrière Entrée analogique (XLR) Entrée analogique (TRS) Port Bass Reflex Interrupteur de la sensibilité des entrées analogiques Entrée numérique (S/PDIF) Prise Thru numérique (S/PDIF) Entrée numérique (AES/EBU) -
Page 10: Connexion De L'alimentation
à la terre. Interrupteur de sélection d'entrée Le sélecteur d'entrée permet de sélectionner les états suivants pour le haut-parleur. Analogique Active les entrées analogiques pour le haut-parleur. Numérique Active les entrées numériques pour le haut-parleur. Guide M-Audio Studiophile DSM2... -
Page 11: Affectation Des Canaux Numériques
Interrupteur de la sensibilité des Affectation des canaux entrées analogiques numériques La sensibilité d'utilisation de l'entrée analogique Chaque haut-parleur DSM2 est doté d'un peut être ajustée entre –10 dBV et +4 dBu. interrupteur d'affectation de signal numérique Ce paramètre s'applique aux entrées qui vous permet d'écouter le canal de gauche, le analogiques XLR et TRS ¼... -
Page 12: Panneau Avant
Jaune Entrée Numérique: haut-parleur DSM2 est placé sur une surface aucun verrouillage réfléchissante. Bleu (clignotant) Mode Veille Numérique Rouge Écrêtage Panneau avant Rouge (clignotant) Erreur matérielle Témoin Panneau avant du haut-parleur DSM2 Guide M-Audio Studiophile DSM2... -
Page 13: Chapitre 3. Configuration Et Utilisation
chapitre 3 Configuration et utilisation Ce chapitre explique comment placer, Configuration des haut- connecter et configurer les haut-parleurs DSM2. parleurs Un placement, une connexion et une Vous devez toujours placer les haut-parleurs afin configuration corrects permettent d'optimiser d'obtenir un son précis et équilibré avec votre le fonctionnement et l'utilisation de vos haut- position de mixage favorite. -
Page 14: Orientation Des Haut-Parleurs
Placez-les de manière à ce que l'arrière se trouve à au moins 15 cm du mur afin de permettre à l'air de circuler dans les ports des graves. WITHIN THIS WINDOW REAR LEFT REAR RIGHT Placement pour le mode surround Guide M-Audio Studiophile DSM2... -
Page 15: Configuration Et Alimentation
Installation des fusibles Configuration et alimentation Un fusible de 2,5 ampères est requis pour les Suivez les instructions de cette section afin de tensions de 100-120V et de 220-240V. configurer les fusibles et les paramètres de tension. Assurez-vous de bien utiliser un fusible de cette intensité. -
Page 16: Connexion À Une Prise Électrique
Connectez l'autre extrémité du câble à la dispositifs se mettre sous tension. source audio analogique (par exemple, la sortie analogique du système d'écoute). Inversement, mettez toujours le système de haut-parleurs hors tension en premier, avant de mettre les autres dispositifs hors tension. Guide M-Audio Studiophile DSM2... - Page 17 S/PDIF In à l'arrière du haut-parleur. Connectez l'autre extrémité du câble à la source audio numérique (par exemple, la sortie numérique d'une interface audio M-Audio). Connectez l'une des extrémités du câble numérique S/PDIF au port S/PDIF Thru du premier haut-parleur.
-
Page 18: Configuration Des Paramètres Des Haut-Parleurs
Utilisez un adapté à votre source audio, reportez-vous aux paramètre “plat” (0 dB), qui fournit la réponse spécifications du fabricant. Le niveau d'entrée haute fréquence la plus naturelle. maximal de chaque paramètre de sensibilité est répertorié ci-après. Guide M-Audio Studiophile DSM2... - Page 19 Pour ajuster l'égaliseur aigu haute fréquence : Pour ajuster l'égaliseur medium : Placez les interrupteurs 1 et 2 sur les positions Placez les interrupteurs 3 et 4 sur les positions indiquées ci-après pour activer les niveaux indiquées ci-après pour activer les niveaux d'égaliseur correspondants.
- Page 20 Utilisez le filtre entièrement ouvert pour commencer (40 Hz), puis augmentez la fréquence de coupure afin de protéger les pilotes LF à basse fréquence ou pour coupler les haut- parleurs DSM2 à un caisson de graves. Guide M-Audio Studiophile DSM2...
-
Page 21: Astuces Pour Une Utilisation Optimale
Pour ajuster le filtre de bureau 220 Hz : Pour ajuster le filtre de bureau 200 Hz : Placez les interrupteurs 9 et 10 sur les Placez les interrupteurs 9, 10, 11 et 12 sur les positions indiquées ci-après pour activer les positions indiquées ci-après pour activer les niveaux d'égaliseur correspondants. -
Page 22: Dépannage
5 minutes afin que le panneau refroidisse. Lorsqu'il est froid, remettez l'unité sous tension pour l'utiliser. Si nécessaire, déplacez l'unité afin de garantir une ventilation adéquate. Si l'arrêt thermique se reproduit, contactez le service clientèle M-Audio. Guide M-Audio Studiophile DSM2... -
Page 23: Annexe A. Caractéristiques
annexe a Caractéristiques Caractéristiques techniques Caractéristiques du haut-parleur DSM2 Pilote LF Haut-parleur de graves conique anodisé inversé en aluminium de 8 pouces avec renforcement conique Bobine mobile de 35mm avec moteur de force symétrique et anneaux de stabilisation de flux Pilote HF Haut-parleur d'aigus en dôme souple teteron avec aimant néodyme et refroidissement ferrofluide... - Page 24 S/PDIF In et Thru (75 Ohms) et AES/EBU (110 Ohms); PLL intégré pour modifier les flux à variation faible (<250 psec p-p) Taux d'échantillonnage de 44,1, 48, 88,2, 96, 176,4 et 192 kHz Indicateur Témoin RVB Guide M-Audio Studiophile DSM2...
-
Page 25: Diagrammes De Référence
Diagrammes de référence Niveaux des aigus HF Niveaux d'égaliseur medium Annexe A: Caractéristiques... - Page 26 Niveaux des graves LF Niveaux de filtre passe-haut Guide M-Audio Studiophile DSM2...
- Page 27 Niveaux d'égaliseur bureau (220 Hz) Niveaux d'égaliseur bureau (175 Hz) Annexe A: Caractéristiques...
- Page 28 Niveaux d'égaliseur bureau (200 Hz) Guide M-Audio Studiophile DSM2...
-
Page 29: Garantie
Termes de la garantie M-Audio garantit que les produits sont dépourvus de défauts de matériaux et de fabrication, dans le cadre d’un usage normal et pour autant que le produit soit en possession de son acquéreur originel et que celui-ci soit en- registré. - Page 30 ML07-243A0_DSM2_UG_FR_09/08...
