Appendice B

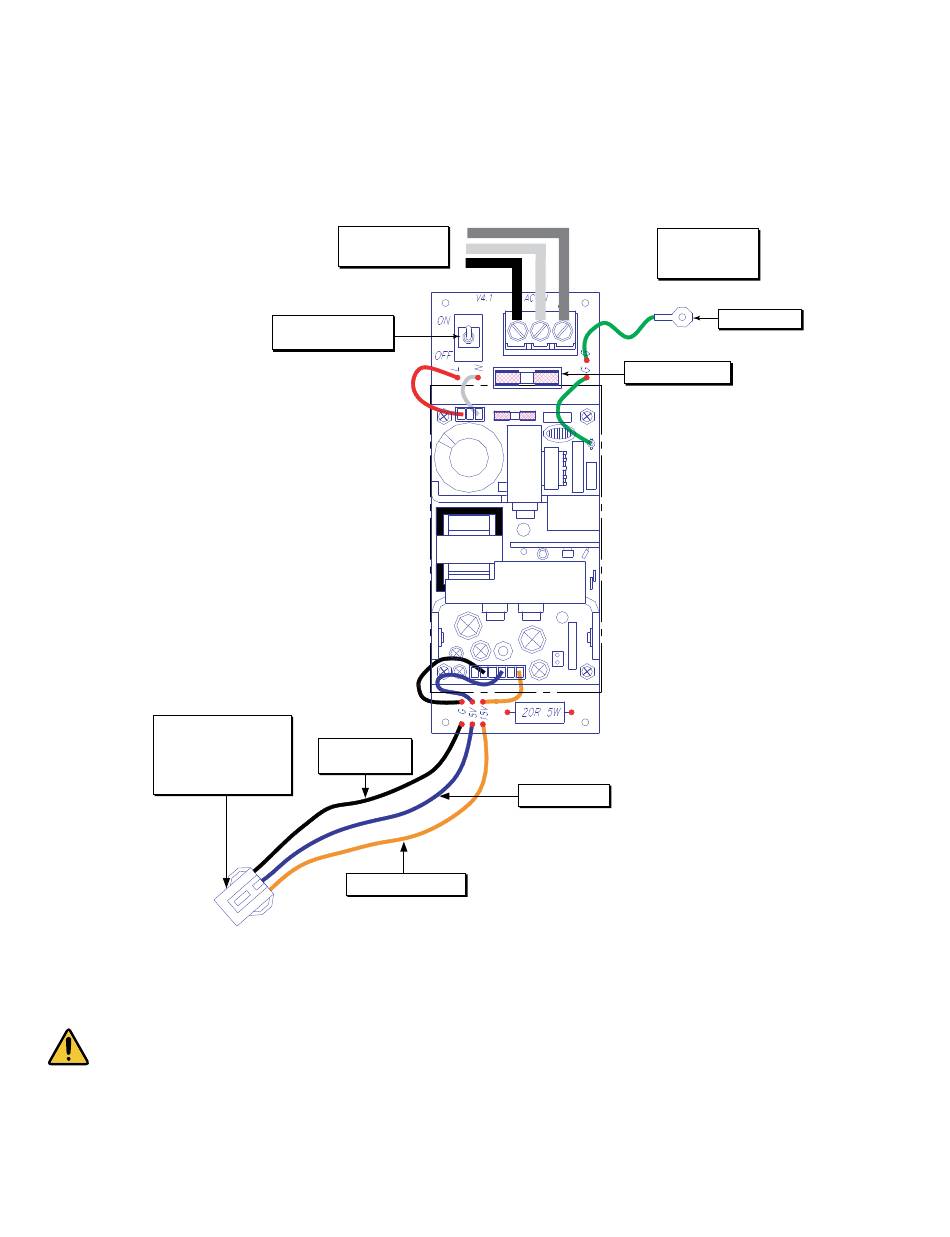

DIAGRAMME DE CÂBLAGE: ALIMENTATION À COMMUTATEUR AUTOMATIQUE
Câble d'alimentation
DC: Branchez au
connecteur femelle sur
le module ACL
ATTENTION:
1. Vérifiez que l'alimentation a été éteinte avant de travailler sur l'alarme
2. Risque d'électrocution. Débranchez l'alimentation électrique du disjoncteur avant de retirer le bouclier
d'alimentation
28
Amico Corporation
Alimentation AC
AC Supply
115 to 220 VAC
115 to 220 VAC
ON/OFF
Toggle Switch
Interrupteur bascule
Noir
DC Power Cable:
Connect to
(Mise à la terre)
Annunciator Module
Orange (15 VDC)
G
N
L
Fusible (1 AMPw)
Bleu (5 VDC)
L - Vivant
L - Live
N - Neutral
N - Neutre
G - Ground
G - Mise à la terre
Mise à la terre
Ground
Fuse (1 AMPw)
