- Page 1 PCE Instruments France EURL 76, Rue de la Plaine des Bouchers 67100 Strasbourg France Tel: +33 (0) 972 3537 17 Fax: +33 (0) 972 3537 18 info@pce-france.fr www.pce-france.fr www.pce-instruments.com/french Notice d’emploi Thermo hygromètre PCE-330 Version 1.3 29.10.2014...
-
Page 2: Table Des Matières
7.3 Adaptateur de réseau…....................9 Connexion à un ordinateur et utilisation du logiciel………………………………................10 8.1 TESTLINK PCE-330 SOFTWARE ................. 10 8.1.1 Accessoires inclus avec le SE-318: ................10 8.1.2 Conditions requises du système…………..............10 8.1.3 Conditions requises du Hardware: ................10 8.1.4 installation du logiciel et des contrôleurs………............ -
Page 3: Introduction

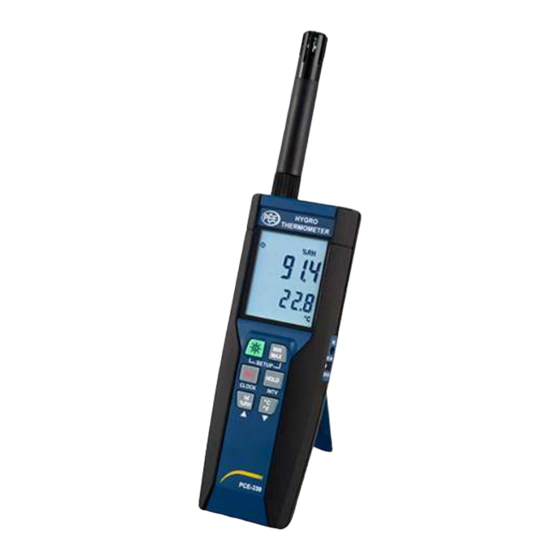

NOTICE D’EMPLOI 1. Introduction Nous souhaitons tout d’abord vous remercier d’avoir acheté un thermo hygromètre de PCE Instruments. Ce thermo hygromètre à conception compacte est capable de mesurer la température, l’humidité ambiante et le point de rosée (température du point de rosée) avec une grande rapidité. Le thermo hygromètre possède un écran à... -
Page 4: Spécifications Techniques
NOTICE D’EMPLOI 3. Spécifications techniques Type de capteur: Capteur capacitif de pellicule de polymère / NTC Plage de mesure: 0 – 100% Humidité relative -20°C – 60°C (-4 – 140 °F) Température -20 °C – 60 °C (-4 – 140 °F) Température de rosée Résolution: Température/ Température de rosée... -
Page 5: Description Du Dispositif
NOTICE D’EMPLOI 4. Description du dispositif: : Indicateur de batterie faible : Arrêt automatique activé : Indicateur de valeur maximum / minimum : Humidité relative : Registre des données : Température du point de rosée : Les données se maintiendront sur l’écran : Mois –... -
Page 6: Fonctions
NOTICE D’EMPLOI 4.1. Fonctions: (1.) Capteur (2.) Ecran LCD (3.) Touche d’allumage /Illumination arrière: Allumer/ éteindre le thermo hygromètre: pour allumer le thermo hygromètre. Pour l’éteindre, maintenez la Appuyez sur la touche appuyée jusqu’à ce que le compte à rebours se termine et déconnectez l’écran. touche NOTE: Quand vous allumez le thermo hygromètre, avant d’accéder au mode de mesure, l’écran montrera l’information suivante dans cet ordre:... - Page 7 NOTICE D’EMPLOI Pour activer la fonction: . Sur l’écran apparaitra le symbole MAX et vous pourrez voir Appuyez sur la touche la valeur maximum Appuyez à nouveau sur la touche pour consulter la valeur minimum. Le symbole MIN apparaitra sur l’écran. pour que l’écran passe de la valeur MAX Appuyez une fois de plus sur la touche à...
-
Page 8: Fonction De Registre De Données
NOTICE D’EMPLOI 5. Fonction de registre de données Cette section explique le processus à suivre pour garder les donnée de mesure (registre des données) et comment les visualiser. 5.1. Réglage de l’intervalle de registre (1) Allumez le thermo hygromètre (2) Accédez au menu ("SEt"). Pour cela, maintenez la touche appuyée. -
Page 9: Configuration De La Date Et De L'heure
NOTICE D’EMPLOI 6. Configuration de l’heure Le thermo hygromètre possède une horloge pour que l’enregistreur de données puisse garder les valeurs de mesure avec la date et l’heure. 6.1. Configuration de la date et de l’heure (1) Eteignez le thermo hygromètre . -
Page 10: Connexion À Un Ordinateur Et Utilisation Du Logiciel
Le logiciel SE318 vous permettra de transférer les données de mesure gardées dans la mémoire interne du thermo hygromètre à un ordinateur. Utilisez le port USB ou l’interface RS-232 si vous souhaitez connecter le mesureur à un ordinateur. 8.1. TESTLINK PCE-330 SOFTWARE 8.1.1. Accessoires inclus avec le SE-318: - CD - Câble USB spécial pour le SE-318... -
Page 11: Graphique En Temps Réel ("Real-Time Graph")
NOTICE D’EMPLOI 8.1.6. Graphique en temps réel (“Real-Time Graph”) Elargissez le graphique avec la souris: Elargir: 5. Cliquez avec la touche de gauche de la souris sur le graphique et sélectionnez la zone que vous souhaitez élargir avec la touche de gauche appuyée. 6. -
Page 12: Enregistreur De Données ("Data Logger")
NOTICE D’EMPLOI 8.1.8. Enregistreur de données ("Data Logger“) Pour visualiser les valeurs gardées dans le mesureur depuis un ordinateur, appuyez sur "Load Data" avec le thermo hygromètre connecté à l’ordinateur. Un indicateur de progrès montrera la durée restante pour visualiser la donnée. Si une erreur se produisait lors transfert,... -
Page 13: Questions Fréquentes Et Résolution De Problèmes
NOTICE D’EMPLOI 8.1.9. Questions fréquentes et résolution de problèmes: P: J’ai connecté le thermo hygromètre à l’ordinateur et il est allumé mais sur l’écran apparait le message "No Connection" R: Il se peut qu’un autre programme soit en train d’utiliser les ports sériels ou qu’ils soient bloqués. Fermez tous les programmes et essayez à... -
Page 14: Elimination Du Produit
INDICATIONS relatives au règlement des piles (BattV) Ne jetez pas les piles au conteneur de déchets ménagers. L’utilisateur final est obligé à recycler les piles. Les piles usagées peuvent se recycler dans les points de ramassage attribués ou chez PCE Instruments. 12. Contact Pour n’importe quelle question sur nos produits contactez PCE Instruments...
