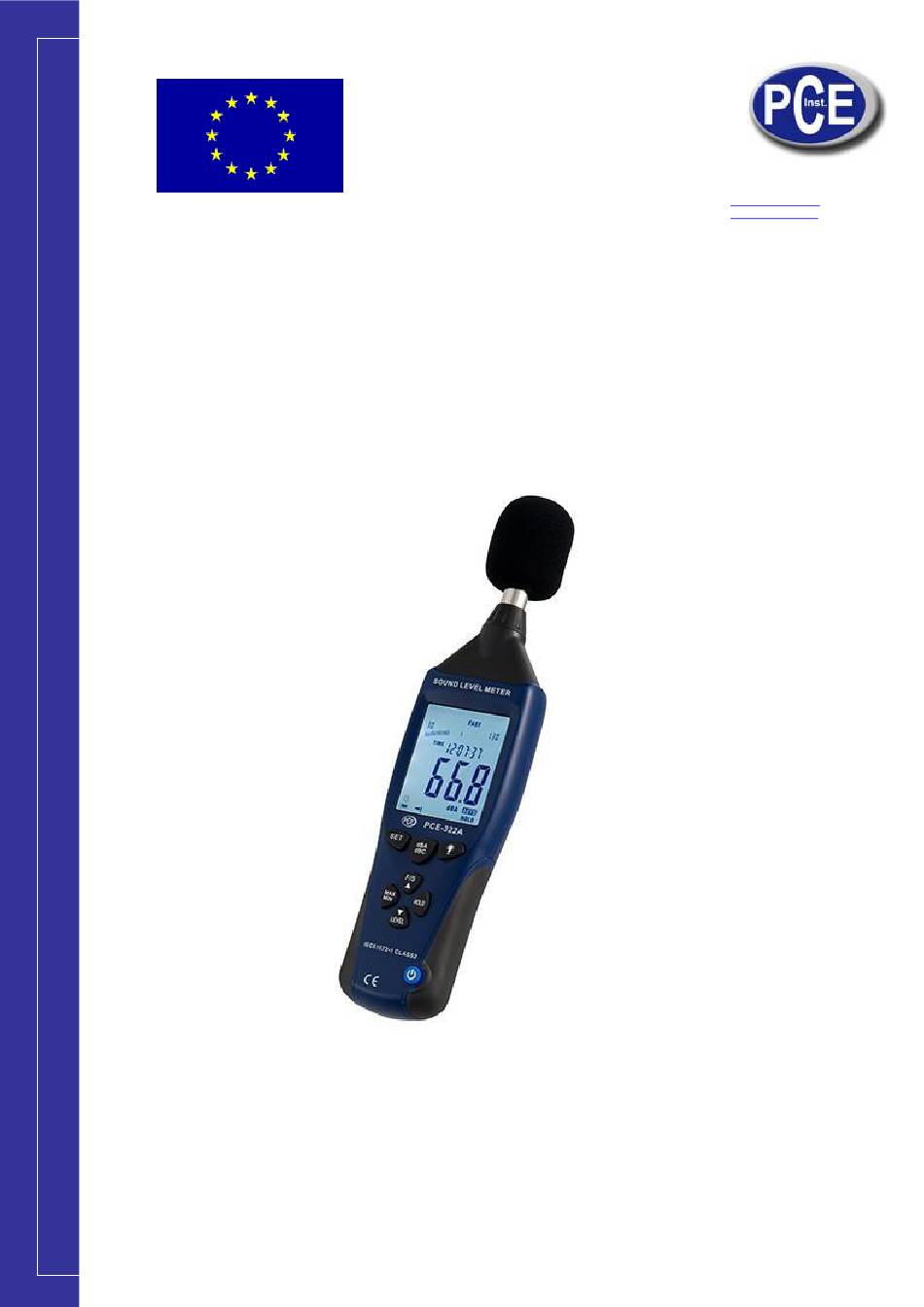

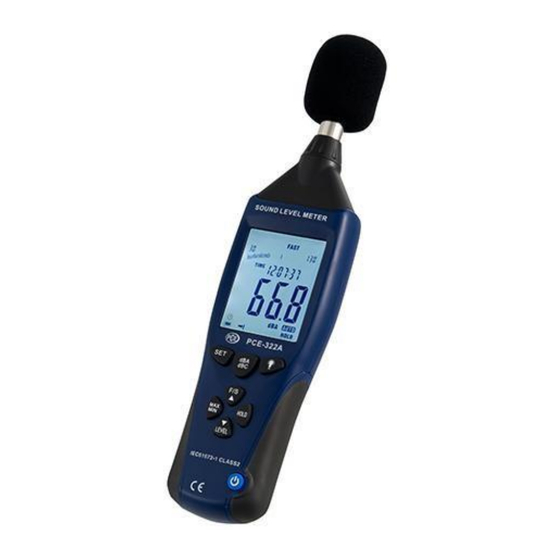

- Page 1 Tel.: +33 (0) 972 3537 17 Fax: +33 (0) 972 3537 18 info@pce-france.fr www.pce-france.fr Notice d’emploi Mesureur de niveau de son PCE-322A Version 1.2 13.08.2014...
-
Page 2: Table Des Matières
Notice d’emploi www.pce-france.fr Table des matières Table des matières…………....................2 Information de sécurité…......................4 Introduction ..........................4 Spécifications…........................5 Fonctions..........................6 Description de l’écran…......................8 Notice d’emploi……........................9 7.1 Sélection de la mesure de la fréquence… ............9 7.2 Rétro illumination....................9 7.3 Fonction de retenue (Hold)................9 7.3 Sélection de la plage de mesure ..............9 7.4 Touche d’allumage / arrêt .................9 7.5 Fonction de valeur MIN/MAX................9 7.6 Constante de temps (FAST/SLOW) ..............10... -
Page 3: Information De Sécurité
Le mesureur possède un certificat CE Introduction Le mesureur de son PCE-322A possède une mémoire interne avec une capacité de jusqu’à 262100 données de mesure. Les données se garderont dans la mémoire chaque fois que vous appuierez sur la touche “... -
Page 4: Spécifications
Notice d’emploi www.pce-france.fr Spécifications Standards: IEC61672-1 Type2 Plage de fréquence: de 31,5 Hz à 8 KHz Plage de mesure: de 30 à 130 dB Pondération de fréquence: A / C Micro: 1 micro de condensateur electret de 1,27 cm Ecran: LCD, 4 chiffres Résolution: 0.1 dB... -
Page 5: Fonctions
Notice d’emploi www.pce-france.fr Fonctions Filtre anti vent Micro Ecran LCD avec une pondération de fréquence Rétro illumination A/C Touche d’allumage / arrêt Touche de retenue Touche d’allumage / arrêt Sélection de la plage de mesure Touche de valeurs MAX/MIN Constante de temps (FAST) / (SLOW) - Page 6 Notice d’emploi www.pce-france.fr Touche de réglage (SET) Calibrage du potentiomètre Sortie de signal AC/DC Connecteur USB Source d’alimentation externe de DC 9V Couvercle anti poussière Filet pour le support Compartiment pour les piles...
-
Page 7: Description De L'écran
Notice d’emploi www.pce-france.fr Description de l’écran Icône Fonction Valeur de mesure plus élevée Valeur de mesure plus basse OVER Le niveau de pression sonore dépasse la plage de mesure Le niveau de pression sonore n’atteint pas la UNDER plage de mesure FAST Evaluation rapide (125 ms) SLOW... -
Page 8: Notice D'emploi
Notice d’emploi www.pce-france.fr Notice d’emploi 7.1 Sélection de la pondération de la fréquence Appuyez sur la touche „ “ pour sélectionner entre dbA et dbC 7.2 Rétro illumination Quand vous allumez le mesureur, appuyez sur la touche „ “ pour allumer la rétro illumination de l’écran. -
Page 9: Réglage De La Date Et De L'heure
Notice d’emploi www.pce-france.fr 7.7 Constante de temps (FAST/SLOW) Appuyez sur la touche „ “ pour sélectionner une constante de temps lente ou rapide. Rapide: une mesure toutes les 125ms Lente: une mesure toutes les secondes 7.8 Réglage de la date et de l’heure Appuyez sur la touche „... -
Page 10: Montrer L'heure / La Date
Notice d’emploi www.pce-france.fr Pour changer le jour, appuyez à nouveau sur la touche „ “ .La zone de droite clignotera et vous pourrez modifier le jour avec les touches de direction (▲) et (▼) (voir l’image): Jour Pour changer l’heure, appuyez sur la touche „ “. -
Page 11: Fonction De Registre De Données
Notice d’emploi www.pce-france.fr 7.9 Fonction de registre Appuyez sur la touche „ “ pendant au moins 3 secondes jusqu’à ce que "REC" apparaisse sur l’écran. Le mesureur enregistre les données automatiquement. Quand la mémoire interne du mesureur est pleine, "FULL" apparaitra et le registre s’interrompra automatiquement. -
Page 12: Alimentation Externe À Travers De L'adaptateur De Courant
Notice d’emploi www.pce-france.fr 7.11 Alimentation externe à travers de l’adaptateur de courant Entrée DC 9V DC 9V Externe; intérieur positif et extérieur négatif Mesures du connecteur: Ø extérieur 3,5 mm; Ø intérieur 1,35mm Calibrage / Réglage (1) Réglez le mesureur comme indiqué ci-dessous: Pondération de fréquence en dBA et une plage rapide d’entre 50 et 100 dB (2) Connectez soigneusement le mesureur avec le support du micro à... -
Page 13: Observations
Notice d’emploi www.pce-france.fr (2) Posez le mesureur dans la direction de la source du son et maintenez-le dans cette position. (3) Si vous avez sélectionné la fonction MAX/MIN-HOLD, le mesureur congèlera la valeur indiquée sur l’écran. Appuyez sur la touche MAX-MIN pendant 2 secondes pour effacer la valeur précédente. (4) Soutenez le mesureur avec la main et fixez-le à... -
Page 14: Mesure En Temps Réel
Notice d’emploi www.pce-france.fr Cette fonction synchronise l’heure actuelle avec l’ordinateur à partir de l’heure du mesureur Réglage de l’heure Il réduit la taille de l’image avec le zoom Réduire Il donne une vision générale de tous les graphiques Zoom out Il établit la connexion avec le mesureur Connexion Il interrompt la connexion de l’ordinateur avec le... -
Page 15: Graphique
Notice d’emploi www.pce-france.fr 13.3 Graphique Si vous faites double click sur les graphiques avec la touche de gauche de la souris, vous pourrez activer la fonction de sélection de la plage. Si vous appuyez à nouveau sur le graphique avec un seul click de la touche de gauche de la souris, vous sélectionnerez la valeur initiale. -
Page 16: Téléchargement Des Données De La Mémoire
Notice d’emploi www.pce-france.fr La fenêtre suivante s’ouvrira: SampleRate: il règle l’intervalle de mesure DateTime Format: le format dans lequel se trouve la date et l’heure. YY-MM-DD: Année-Mois-Jour MM-DD-YY: Mois - Jour - Année DD-MM-YY: Jour -Mois - Année DateTime: il pré-visualise le format de la date et de l’heure qui apparait sur l’écran Model: MANUEL: le registre de la mesure devra s’effectuer manuellement. -
Page 17: Résumé De Contenus
Notice d’emploi www.pce-france.fr , pour corriger la date et l’heure si nécessaire. (3) Cliquez sur (4) Réglez la vitesse d’échantillonnage, les niveaux d’alarme supérieur et inférieur et les noms de départ . Puis cliquez sur pour commencer la mesure en temps réel. (5) Pour finir la mesure en temps réel, appuyez sur la touche „...
