Moniteur Circuit 2 (Si Présent); Moniteur Général Circuits; Moniteur Master/Slave (Uniquement Nxw) - AERMEC pCO5 Manuel D'utilisation

Visualisation sur l'afficheur de l'unité
Circuit 2
A
AP: 23.1 bar ->Tc: 39,5
B
BP: 6.4 bar ->Te: -2,6
T.Liquide
T.Gaz de refoul.
G
CP1:
CP2:
Visualisation sur l'afficheur de l'unité
Circuits
A
Demande totale
B
Circuit 1:
C
Circuit 2:
Temps entre les departs:
Visualisation sur l'afficheur de l'unité
Maetre
A
Sortie commun
B
Demande
C
Unite 1 :
D
Unite 2 :
10

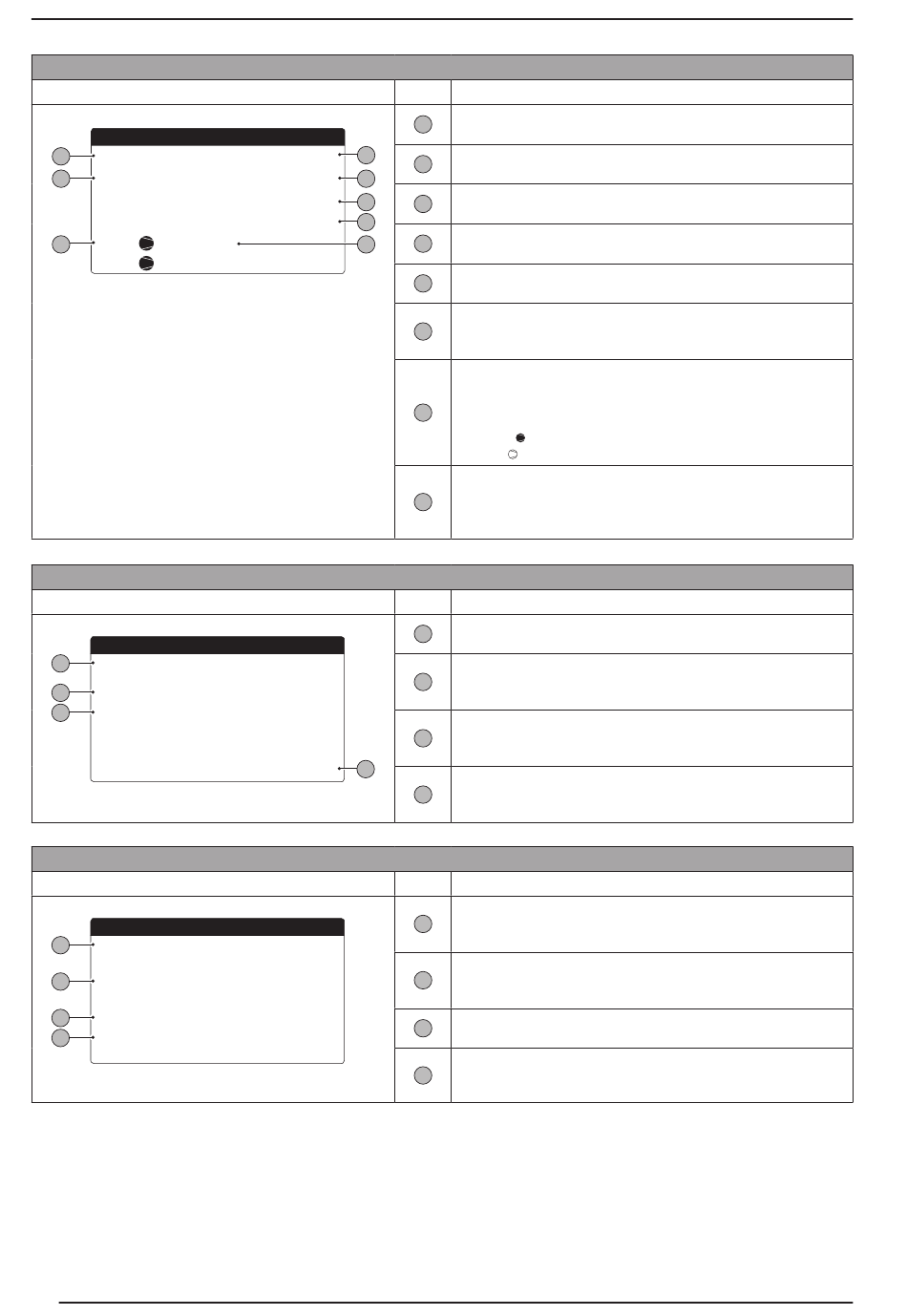

Menu PRINCIPAL - Moniteur circuit 2 (si présent)
C
C
o
D
C
o
E
14,8 C
o
F
80,8 C
o
H
0 s
0 s
Menu PRINCIPAL - Moniteur général circuits
100%
46%
54%
D
0 s
Menu PRINCIPAL - Moniteur Master/Slave (uniquement NXW)
---- C
o
100.0%
100.0%
100.0%
Index
Valeur de haute pression : cette valeur indique la pression de
A
refoulement sur le circuit
Valeur de basse pression : cette valeur indique la pression d'aspira-
B
tion sur le circuit
Température de condensation : cette valeur indique la valeur
C
actuelle de la température de condensation
Température d'évaporation : cette valeur indique la valeur
D
actuelle de la température d'évaporation
Température du liquide : cette valeur indique la valeur actuelle de
E
la température du liquide
Température du gaz de refoulement : cette valeur indique la valeur
F
actuelle de la température du gaz de refoulement (visible uniquement
sur les modèles à pompe à chaleur ou avec récupération totale)
État des compresseurs : ces icônes représentent l'état des com-
presseurs présents sur le circuit ; chaque compresseur sera numéro-
té en utilisant le sigle CP et un numéro, et l'état actuel de chaque
G
compresseur sera indiqué ; les états possibles sont :
• Allumé ( )
• Éteint ( )
Durée minimale résiduelle : cette valeur indique le nombre de
secondes restant pour terminer la durée minimale de l'état actuel-
H
lement en cours (durée minimale de ON ou de OFF) pour chaque
compresseur du circuit actuellement examiné
Index
Demande totale de puissance : cette valeur indique la puissance
A
totale actuelle demandée par l'installation
Rendement de puissance du circuit 1 : cette valeur indique la puis-
B
sance actuelle délivrée par le circuit pour satisfaire la demande
de la part de l'installation
Rendement de puissance du circuit 2 : cette valeur indique la puis-
C
sance actuelle délivrée par le circuit pour satisfaire la demande
de la part de l'installation
Temps résiduel pour nouveau compresseur : cette valeur indique
D
le temps restant avant que l'unité puisse démarrer, si cela est
nécessaire, le prochain compresseur
Index
Sortie commun : cette valeur (en option) indique la température
A
de sonde d'eau sur le commun des deux sorties des unités master
et slave
Demande : cette valeur indique la demande de puissance calcu-
B
lée par le thermostat de l'unité master, laquelle sera ensuite distri-
buée sur les deux unités
Unité 1 : cette valeur indique le pourcentage de puissance
C
demandé à l'unité 1
Unité 2 : cette valeur indique le pourcentage de puissance
D
demandé à l'unité 2
