Sommaire des Matières pour IFM Electronic efector 150 KF

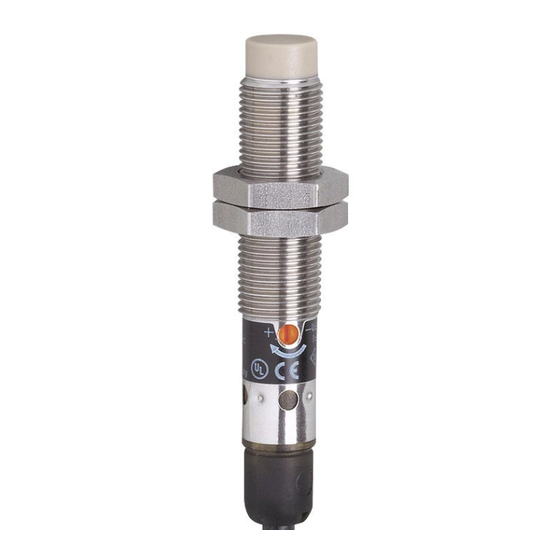

- Page 1 Notice d'utilisation Détecteurs capacitifs...
-
Page 2: Table Des Matières
Contenu 1 Consignes de sécurité ..............3 2 Fonctionnement et caractéristiques..........4 3 Montage..................4 3.1 Remarques sur le montage encastré ou non encastré ..... 4 4 Raccordement électrique.............. 5 4.1 Schéma de branchement ............5 5 Eléments de service et d'indication ..........5 6 Modes de fonctionnement ............ -
Page 3: Remarque Préliminaire
Remarque préliminaire • Les éléments de service sont représentés comme suit : Exemple : [OUT OFF] = bouton-poussoir " OUT OFF " • Une demande d'opération est indiquée par " ► " : Exemple : ► Vérifier le bon fonctionnement de l'appareil. •... -
Page 4: Fonctionnement Et Caractéristiques
2 Fonctionnement et caractéristiques • Le détecteur capacitif détecte sans contact les métaux, presque tous les plastiques, le verre, la céramique, le bois et le papier et indique leur présence par un signal de commutation. • Ne pas approprié pour la détection de niveau. 3 Montage 3.1 Remarques sur le montage encastré... -
Page 5: Raccordement Électrique
4 Raccordement électrique L'appareil doit être monté par un électricien qualifié. Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés. Alimentation selon EN50178, TBTS, TBTP ► Mettre l'installation hors tension. ► Raccorder l'appareil. 4.1 Schéma de branchement à... -
Page 6: Modes De Fonctionnement
6 Modes de fonctionnement 6.1 Réglage Normalement ouvert Normalement fermé ► introduire le matériau à détecter dans la ► introduire le matériau à détecter dans la zone de détection sûre zone de détection sûre > la LED est allumée > la LED s'éteint ►... -
Page 7: Termes
9 Termes Zone active / face active Zone (espace libre) au-dessus de la face active dans laquelle le détecteur réagit lorsqu'on lui présente un matériau approprié (métal,...). Fonction de sortie Normalement ouvert (NO) : objet dans la zone active – sortie commutée. Normalement fermé... -
Page 8: Tension D'alimentation
Tension d'alimentation Plage de tension dans laquelle le détecteur fonctionne de manière fiable. Une tension DC stabilisée et bien lissée doit être utilisée ! Il faut prendre en compte l'ondulation résiduelle ! Données techniques et informations supplémentaires sur www.ifm.com → Select your country → Fiche technique :...
