Témoin lumineux alimentation électrique (vert)
Allumé
Clignotement rapide (toutes les 0,1 secondes)
Clignotement répété (toutes les 3 secondes,
puis arrêt du clignotement pendant 1 seconde)
10.2. Méthode de câblage
1.
Dénuder le câble relié au connecteur du kit de câblage.
2.
Dénuder le câble (non fourni).
3.
Utiliser un manchon connecteur serti isolé pour raccorder ce câble et le câble du kit de câblage.
4.
Souder le fil.
Non fourni
Souder et isoler la connexion

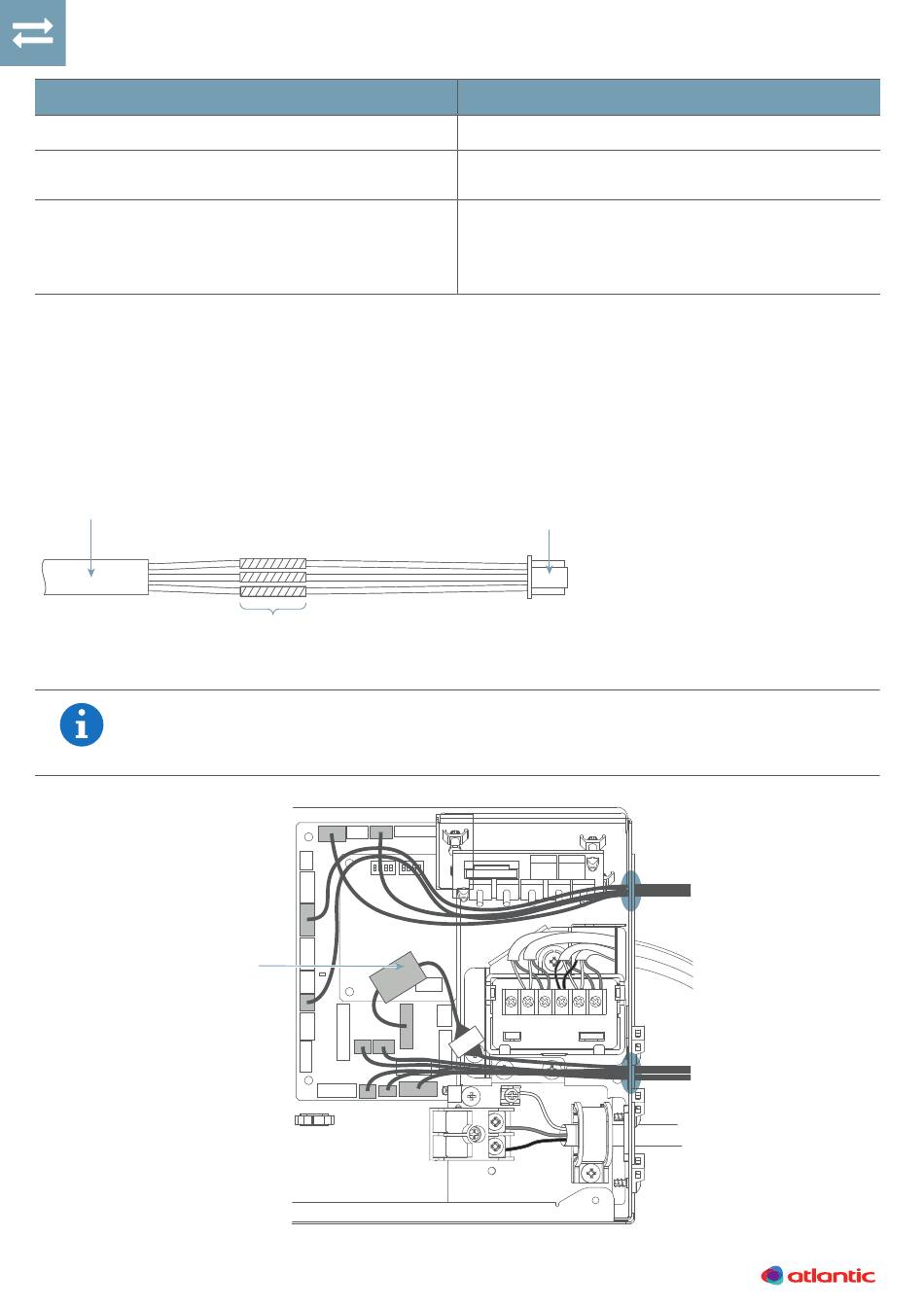

10.3. Cheminement des fils
•
Dans les figures suivantes, tous les connecteurs sont connectés pour les besoins de
la présentation. Lors d'une installation, il n'est pas possible de connecter tous les
connecteurs à la fois.
Corps EMI
(accessoire du kit
de récéption IR)
44
Allumé lorsque le dispositif est en marche.
Une erreur s'est produite sur la carte de
communication ou la carte principale
L'unité intérieure est à l'arrêt et l'alimentation
électrique est fournie à la carte de circuit
imprimé de l'unité intérieure par l' alimentation
externe (option)
Contact entrée/sortie
(en option)
Description
Retirer les bavures
Retirer les bavures
