vanne d'arrêt
Pour faciliter toute maintenance ultérieure.
•
vanne à sphère avec filtre fournie (QZ2)
Installé avant le raccordement du « retour circuit de
chauffage » (XL2) (le raccord inférieur) sur la pompe à
vide.
•
vanne 3 voies directionnelle
Dans le cas d'un raccordement au module de commande,
et si le système doit être compatible avec le circuit de dis-
tribution et le préparateur ECS.
•
vanne de régulation
Dans le cas d'un raccordement au module de commande
et au préparateur ECS.
Purgez la pompe à chaleur via le raccord de départ du circuit
de chauffage (XL1) en utilisant le purgeur situé sur le conduit
flexible fourni.
XL1
P
XL2

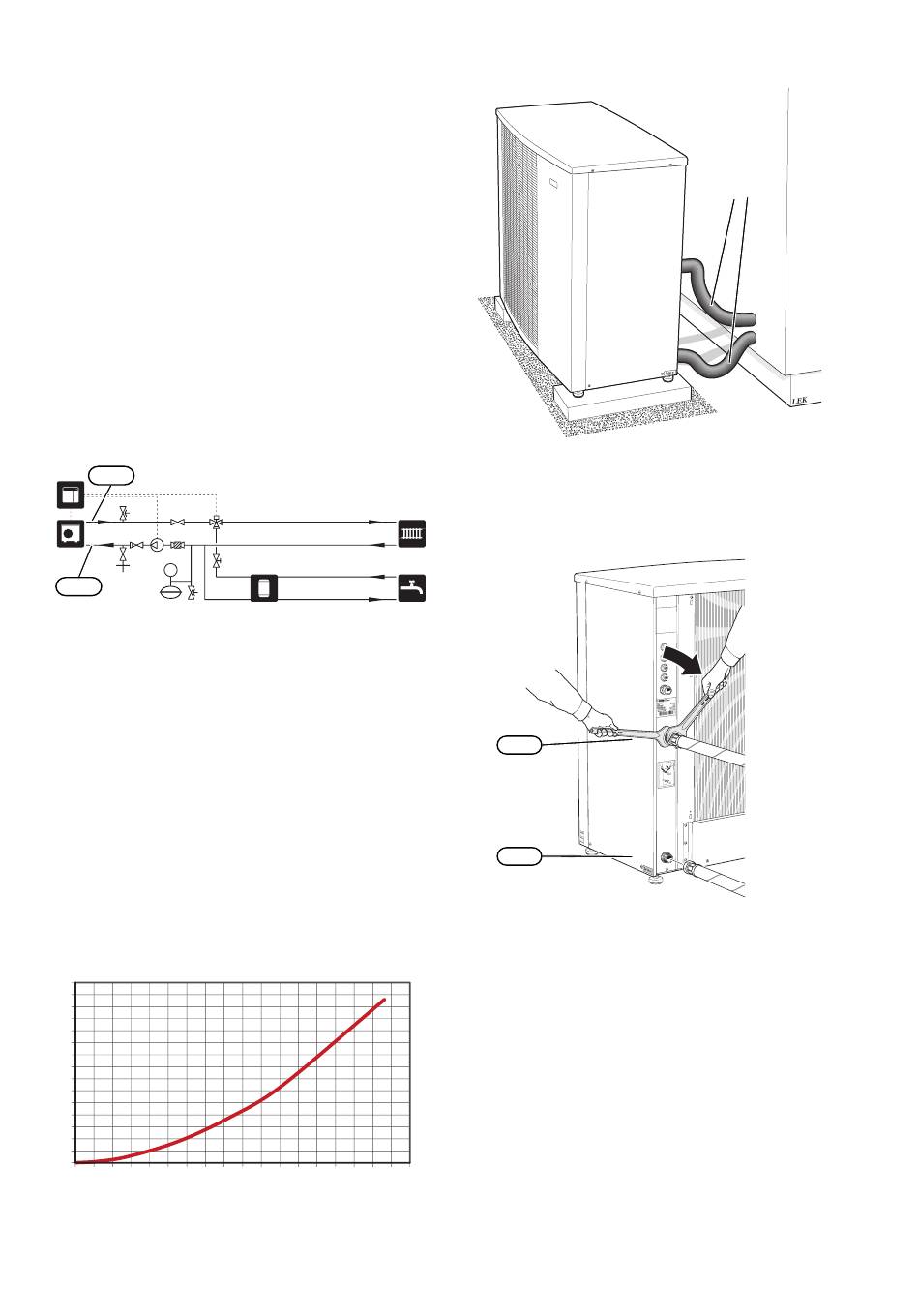

L'image présente un raccordement au module de commande.
POMPE DE CHARGE
La pompe de charge (non fournie avec le produit) est alime-
ntée et commandée par le module intérieur/module de com-
mande. Elle dispose d'une fonction antigel intégrée, ce qui
rend son arrêt inutile en cas de risque de gel.
Lorsque la température est inférieure à +2 °C, la pompe de
charge fonctionne périodiquement afin d'éviter que l'eau
gèle dans le circuit de charge. Cette fonction protège égale-
ment le circuit de charge contre les températures exces-
sives.
CHUTE DE PRESSION, CONDENSEUR
F2120
Tryckfall F2120
Tryckfall
Chute de pression
[kPa]
(kPa)
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
0
0 0,05 0,1 0,15 0,2 0,25 0,3 0,35 0,4 0,45 0,5 0,55 0,6 0,65 0,7 0,75 0,8 0,85 0,9
20
Chapitre 4 | Raccordements hydrauliques
ISOLATION DES TUYAUX
Tous les tuyaux extérieurs doivent être isolés sur au moins
19 mm d'épaisseur.
INSTALLATION DES TUYAUX FLEXIBLES
XL1
XL2
Flöde [l/s]
Débit
(l/s)
Isolation
thermique
Da ta
Se rie .nr .
OUT
IN
Art.nr.
711453
NIBE F2120
