Conditions de référence
Précision de référence
Stabilité à long terme
Influence de la température
du produit
Temps de préchauffage
Temps de réponse

Instructions de montage

10

Performances

• Selon IEC 60770
• Température ambiante T
U
• Humidité φ = constante, dans la gamme de 20 à 80 % h.r.
• Pression ambiante p = constante, dans la gamme : 860 ... 1 060 mbar (12,47 ... 15,37 psi)
U
• Position de la cellule de mesure constante, verticale dans la gamme ±1°
• Tension d' a limentation constante : 21 V DC à 27 V DC
La précision de référence comprend la non-linéarité après la configuration des points limites,
l' h ystérésis et la non-reproductibilité selon IEC 60770.
• Gamme de mesure capteur ≥ 400 mbar : ≤ ±0,35 %
• Gamme de mesure capteur < 400 mbar : ≤ ±0,50 %
≤ ±0,1 % de URL/an dans les conditions de référence
• Variation thermique du signal zéro et de l' é tendue de sortie :
–10 ... +70 °C (+14 ... 158 °F) : < (0,4 + 0,4 x TD)% de l' é tendue de mesure réglée
• Coefficient de température (T
0 ... +70 °C (32 ... 158 °F) : 0,15 %/10 K de URL
≤ 10 s
• Temps T90 : ≤ 15 ms
• Temps T99 : ≤ 45 ms

Montage

• Longueur de câble
• Voir →  11
• Longueur de câble limitée en cas d' i nstallation avec un dispositif librement suspendu avec pince
d' a ncrage : max. 300 m (984 ft).
• Les mouvements latéraux de la sonde de niveau peuvent engendrer des erreurs de mesure. Monter
la sonde sur un point libre de débit et de turbulence, ou utiliser un tube de guidage. Le diamètre
intérieur du tube de guidage doit être supérieur d' a u moins 1 mm (0,04 in) au diamètre extérieur
du FMX11.
• Pour éviter d' e ndommager la cellule de mesure, l' a ppareil est équipé d' u n capot de protection.
• L' e xtrémité du câble doit se trouver dans un endroit sec ou un compartiment de raccordement
adapté. Le boîtier de raccordement d' E ndress+Hauser fournit une protection contre l' h umidité et
climatique ; il est par conséquent adapté pour un montage en extérieur.
• Tolérance de la longueur de câble : ±< 50 mm (1,97 in)
• Endress+Hauser recommande l' u tilisation d' u ne paire torsadée blindée.

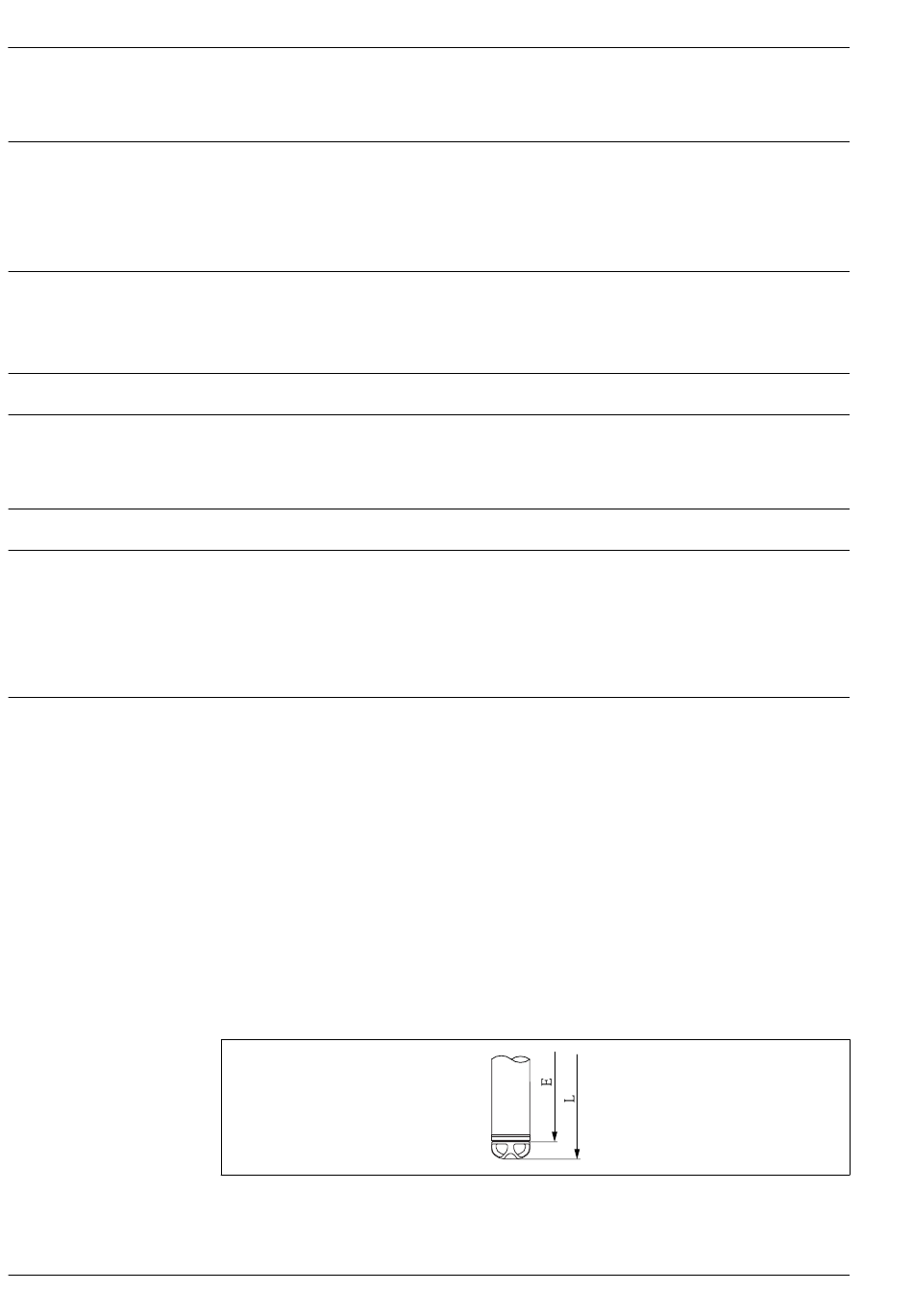

• La longueur du câble prolongateur dépend du point zéro du niveau prévu. La hauteur du capot de
protection doit être prise en compte lors de la conception du point de mesure. Le point zéro du
niveau (E) correspond à la position de la membrane de process. Point zéro niveau = E ; extrémité
de la sonde = L (voir le schéma suivant).
= constante, dans la gamme : +21 ... +27 °C (+70 ... +81 °F)
) du signal de niveau zéro et de la gamme de sortie
K
Waterpilot FMX11
A0043690
