Montage
2.2

Montage de l'applicateur

!
Précaution !
 Mettre l'imprimante hors tension et la débrancher avant le montage de l'applicateur.
1
2
3

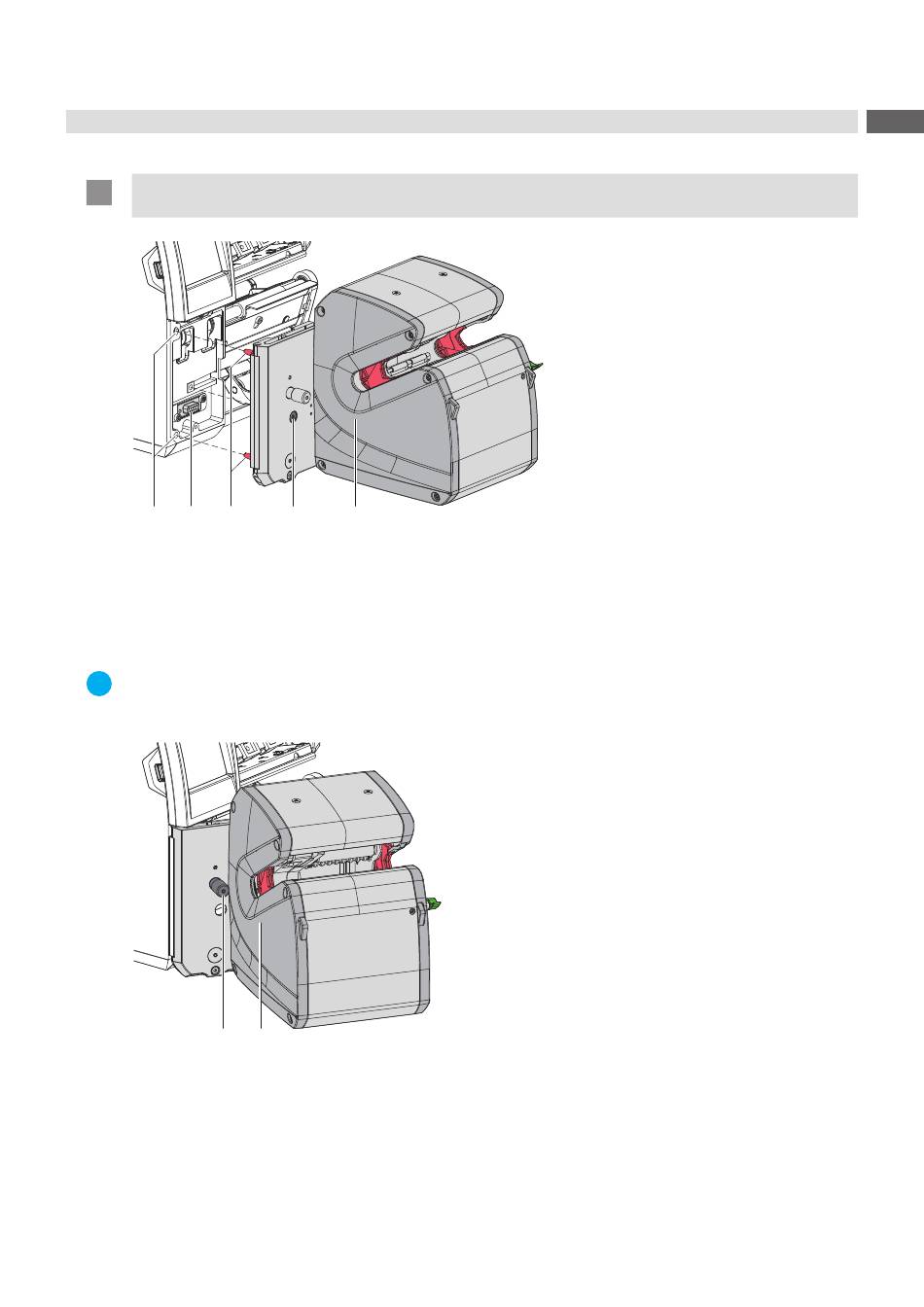

Figure 5
Montage de l'applicateur
 Insérer l'applicateur (5) en positionnant les tiges (3) dans les perçages (1) de l'imprimante.
 Pousser l'applicateur contre l'imprimante. Par cette opération le connecteur de l'applicateur se branchera sur
l'interface périphérique (2)
de l'imprimante.
 Fixer l'applicateur avec la vis (4).
i
Information !
Pour le chargement de la matière dans l'imprimante et pour la maintenance, il est possible de faire pivoter le
module d'étiquetage pour le séparer de l'imprimante.
1
Figure 6
Pivotage de l'applicateur
 Desserrer la vis moletée (1).
 Faire pivoter le module d'étiquetage (2) pour le séparer de l'imprimante.
 Une fois la maintenance terminée, faire pivoter à nouveau le module d'étiquetage vers l'imprimante et serrer la vis
moletée.
4
5
2
9
