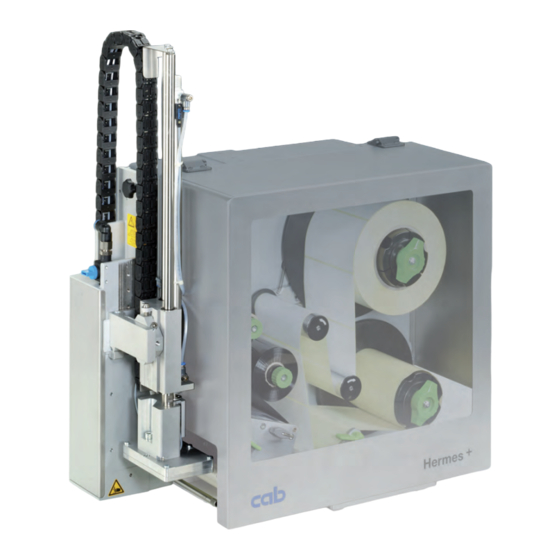

- Page 1 Manuel d'utilisation Applicateur 1000...
- Page 2 Pour vos questions ou suggestions veuillez vous adresser à cab Produkttechnik GmbH & Co KG. Traduction française Ce document est traduit depuis l'original en langue allemande. cab technologies ne peut être tenue pour responsable pour toute interprétation erronée de sa forme ou de son contenu.
-
Page 3: Table Des Matières
Table des matières Introduction ............................4 Instructions ............................... 4 Utilisation spécifique ..........................4 Consignes de sécurité ..........................4 Étiquetage de sécurité ..........................5 Environnement ............................5 Description du produit ........................... 6 Fonctions ..............................6 Détails importants ............................ 6 Données techniques ..........................6 Vue d'ensemble ............................ -
Page 4: Introduction
Introduction Instructions Dans cette documentation les informations importantes sont marquées comme décrit ci-après : Danger ! Vous met en garde d'un danger grave et imminent pour votre santé ou votre vie. Attention ! Vous prévient d'une situation dangereuse pouvant entraîner des dommages corporels ou matériels. Précaution ! Retient votre attention à... -
Page 5: Étiquetage De Sécurité
Introduction • Ne pas utiliser l'appareil dans une atmosphère explosive. • Ne pas utiliser l'appareil à proximité de lignes à haute tension. • Ne pratiquer que les opérations décrites dans ce manuel d'utilisation. Les interventions spécifiques doivent être réservées à du personnel formé ou à des techniciens du service après-vente. -
Page 6: Description Du Produit
Description du produit Fonctions L'applicateur 1000 est un module optionnel pour les imprimantes de la série Hermes+ servant à déposer automa- tiquement et en temps réel l'étiquette imprimée sur un produit. La dépose de l'étiquette se fait par une semelle déplacée de la position initiale de sortie de l'étiquette de l'imprimante vers celle de la mise en place sur le produit par... -
Page 7: Vue D'ensemble
Description du produit Vue d'ensemble 1. Butée pour le mode soufflage 2. Limiteur de débit - montée du vérin 3. Vis de fixation de l'applicateur à l'imprimante 4. Vis de réglage de l'angle d'inclinaison entre l'applicateur et l'imprimante 5. Coupleur d'air comprimé 6. - Page 8 Description du produit 1. Butée pour le mode soufflage 2. Limiteur de débit - montée du vérin 3. Limiteur de débit - descente du vérin 10 Buse de soufflage 13. Capteur "position haute" 14. Vérin pneumatique 15. Interface pour l'imprimante 16.
-
Page 9: Semelle
Description du produit Semelle 2.5.1 Semelle de tamponnage Semelle de tamponnage universelle A1021 Semelle de tamponnage universelle A1321 Dimensions standards : 70x60, 90x90 Dimensions standards : 116x102, 116x152 Figure 4 Figure 5 Semelle de tamponnage universelle A1021 70x60 Semelle de tamponnage universelle A1321 116x152 Les semelles de tamponnage (type A1021 ou type A1321) sont disponibles en plusieurs dimensions standards. -
Page 10: Installation
Installation Livraison 1. Applicateur avec vérin 2. Vis cylindrique (livrée avec la semelle) 3. Semelle (spécifique d'après la commande) 4. Poinçon (livré uniquement avec une semelle universelle) 5. Documentation Figure 8 Livraison Information ! Conserver l'emballage d'origine pour un retour éventuel. Précaution ! Endommagement de l'appareil et de ses mécanismes par l'humidité. -
Page 11: Préparation Pour L'utilisation D'une Semelle De Type A1321
A la livraison il est monté sur la position la plus basse. Cette position est adaptée à la plupart de types de semelles. Pour un fonctionnement optimal lors du montage d’une grande semelle sur l’applicateur 1000, il est nécessaire de remplacer le guide par celui plus long livré avec la semelle. -
Page 12: Montage De L'applicateur
Installation Montage de l'applicateur Précaution ! Éteindre et débrancher l'imprimante avant le montage de l'applicateur ! S'assurer de la stabilité de l'imprimante ! Ne connecter l'air comprimé qu'après le montage de l'applicateur sur l'imprimante ! 1. Accrocher les charnières de l'applicateur (1) dans les charnières de l'imprimante (2) 2. -
Page 13: Montage De La Semelle
Installation Montage de la semelle Figure 14 Montage de la semelle 1. Positionner la semelle (8) à l'aide du goujon (6) dans le perçage prévu à cet effet sur le dessous du support (7). 2. Fixer la semelle (8) à l'aide de la vis (1) sur le support (7). 3. -
Page 14: Configuration
Configuration Le fonctionnement de l'applicateur est modifiable dans les paramètres tout en conservant la même procédure. Le réglage le plus important est celui du mode de pose qui peut varier entre "tamponnage", "soufflage" ou "déroulement". L'applicateur dispose également de différents cycles selon la priorité entre l'impression et la pose de l'étiquette pendant le cycle d'étiquetage. -
Page 15: Paramètres De Configuration De L'applicateur
Configuration Paramètres de configuration de l'applicateur Les paramètres de configuration de l'applicateur se trouvent dans le menu Configuration > Config machine. Paramètre Description Par défaut Applicateur Paramètres de configurations de l'applicateur > Mode de pose Sélection du mode de pose Tamponnage, déroulement, soufflage Tamponnage >... -
Page 16: Réglages
Réglages Réglages mécaniques Les réglages mécaniques se font en deux étapes : Après le montage, orienter approximativement la semelle dans toutes les directions pour éviter les collisions à la mise sous air comprimé. Effectuer les réglages de précision pour optimiser le cycle de pose après l'alimentation en air comprimé. 5.1.1 Positionnement de la semelle env. -
Page 17: Positionnement De La Semelle Par Rapport À L'arête De Pré-Décollement
Réglages 5.1.2 Positionnement de la semelle par rapport à l'arête de pré-décollement Figure 17 Positionnement de la semelle par rapport à l'arête de pré-décollement 1. Desserrer la vis (1). 2. Pousser l'applicateur vers l'imprimante et corriger le parallélisme de l'applicateur par rapport à l'imprimante à l'aide de la vis de réglage (2) . -
Page 18: Dégagement Des Perçages De La Buse De Soufflage
Réglages 5.1.4 Dégagement des perçages de la buse de soufflage La buse de soufflage (1) contient des perçages espacés à intervalles réguliers de 15 mm pour l'envoi de l'air de maintien. L'applicateur est livré avec une buse dont seuls deux perçages au centre sont dégagés. -
Page 19: Réglages Pneumatiques
Réglages Réglages pneumatiques 5.2.1 Réglage de la vitesse du vérin Figure 21 Régulateurs sur le vérin Le réglage de la vitesse du vérin s'effectue à l'aide de deux régulateurs (1, 3). Régler la vitesse du vérin suivant le besoin. ... -
Page 20: Réglage De L'aspiration Et De L'air De Maintien
Réglages 5.2.2 Réglage de l'aspiration et de l'air de maintien Figure 22 Régulateurs de débit Réglage de l'aspiration Le régulateur (1) permet d'adapter l'aspiration de l'étiquette sous la semelle. Régler l'aspiration afin que l'étiquette soit correctement aspirée. Pour augmenter l'aspiration, tourner la vis du régulateur (1) dans le sens inverse des aiguilles d'une montre. Information ! Le réglage de l'aspiration détermine l'avance de l'étiquette jusqu'à... -
Page 21: Fonctionnement
Fonctionnement Activation du mode pré-décollement Information ! Pour le cycle d'étiquetage activer le mode pré-décollement dans le logiciel. En programmation directe cela s'effectue par la commande "P" manuel de programmation. Réglage de la position de pré-décollement Il existe deux possibilités de réglage de la position de pré-décollement pour optimiser la transmission de l'étiquette. Précaution ! ... -
Page 22: Mode Test Sans Tâche D'impression
Fonctionnement Mode test sans tâche d'impression Figure 23 Mode test avec la touche Entrée En appuyant sur la touche feed (2) et la touche Entrée (1) il est possible de simuler un cycle d'étiquetage sans tâche d'impression : Appuyer sur la touche feed (2). L'avance d'une étiquette vierge est déclenchée. -
Page 23: Mode Normal
Fonctionnement Mode normal Vérifier toutes les connexions avant de démarrer le cycle d'étiquetage. Insérer les étiquettes et le ruban transfert manuel d'utilisation de l'imprimante. Ouvrir la vanne d'arrivée d'air comprimé. Précaution ! Vérifier que la semelle ne soit pas recouverte d'une étiquette avant la mise sous tension de l'imprimante. Cela pourrait engendrer une mauvaise synchronisation du capteur de vide. -
Page 24: Messages D'erreurs
Messages d'erreurs Messages d'erreurs de l'imprimante Pour plus d'informations sur les causes et les solutions aux erreurs de l'imprimante (manque étiquettes, charger ruban...) manuel d'utilisation de l'imprimante. Correction du défaut : Rechercher la cause de l'erreur Appuyer sur la touche feed pour resynchroniser le défilement du papier. Retirer manuellement les étiquettes vierges pré-décollées. -
Page 25: Certifications
Erwin Fascher Responsable pour les documentations techniques : Am Unterwege 18/20 99610 Sömmerda Signature pour le fabricant : Sömmerda, 25.01.2010 cab Produkttechnik Sömmerda Gesellschaft für Computer- und Automationsbausteine mbH Erwin Fascher 99610 Sömmerda Directeur La mise en service est prohibée, jusqu’à ce qu’il soit établi que la machine dans laquelle l’appareil doit être intégré... -
Page 26: Déclaration Ce De Conformité
• EN 61000-3-2:2006 • EN 61000-3-3:2008 Responsable pour les documentations techniques : Erwin Fascher Am Unterwege 18/20 99610 Sömmerda Sömmerda, 25.01.2010 Signature pour le fabricant : cab Produkttechnik Sömmerda Gesellschaft für Computer- und Automationsbausteine mbH Erwin Fascher 99610 Sömmerda Directeur... -
Page 27: Mots-Clés
Mots-clés Positionnement de la semelle...16 Pression d'air ........6 Air de maintien......17, 18, 20 Aspiration..........20 Réglages mécaniques ......16 Réglages pneumatiques ....19 Buse de soufflage .......17, 18 Régulateurs ........19, 20 Butée ..........18 Sécurité ..........4 Certifications ........25 Semelle..........9 Configuration ........14 Semelle de déroulement.....9 Configuration de l'imprimante ...21 Semelle de soufflage ......9 Connexion de l'air comprimé... - Page 28 Cette page a intentionnellement été laissée vide.
