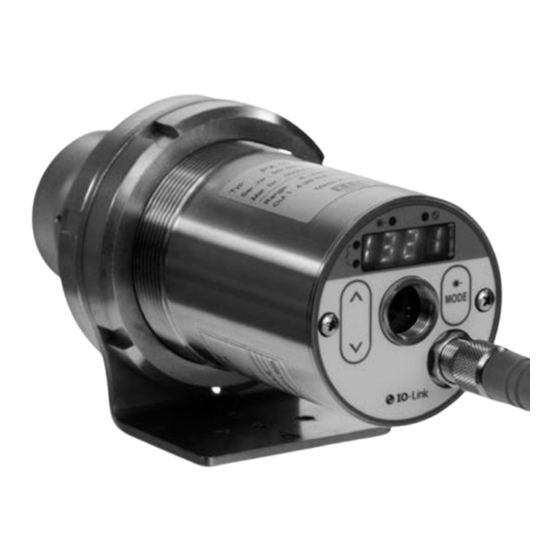

Pyromètre
CellaTemp PX 4x, 5x, 6x
Ident no.: 1102811 12/2020

Publicité

Table des Matières
loading

Sommaire des Matières pour Keller IO-Link CellaTemp PX4x

  • Page 1 Pyromètre CellaTemp PX 4x, 5x, 6x Ident no.: 1102811 12/2020...
  • Page 2: Table Des Matières

    Manuel CellaTemp PX 4x 5x 6x Sommaire 11 Général ��������������������������������������������������������������������������������������������������������������5 1�1 Information sur le manuel ���������������������������������������������������������������������������5 1�2 Explications des symboles ��������������������������������������������������������������������������5 1�3 Validité et garantie���������������������������������������������������������������������������������������5 1�4 Droit de propriété industrielle ����������������������������������������������������������������������6 12 Consignes de sécurité ���������������������������������������������������������������������������������������6 2�1 Utilisation normale ��������������������������������������������������������������������������������������6 2�2 Responsabilité...
  • Page 3 Manuel CellaTemp PX 4x 5x 6x 10 Blindage et mise à la Terre ������������������������������������������������������������������������������17 11 Contrôles et afficheur ���������������������������������������������������������������������������������������18 11�1 Traitement de la mesure������������������������������������������������������������������������19 11�2 Sortie analogique ����������������������������������������������������������������������������������19 11�3 Seuil de commutation OUT 1 ����������������������������������������������������������������20 11�4 Sorties relais������������������������������������������������������������������������������������������20 11�5 Tempo seuil haut de commutation ���������������������������������������������������������20 11�6 Tempo seuil bas de commutation ����������������������������������������������������������20 11�7 Fonction d’hystérésis�����������������������������������������������������������������������������21 11�8 Fenêtre ��������������������������������������������������������������������������������������������������22...
  • Page 4 Manuel CellaTemp PX 4x 5x 6x 16 Fonctions de service ����������������������������������������������������������������������������������������45 16�1 Réinitialisation usine �������������������������������������������������������������������������������45 16�2 Simulation d’une température �����������������������������������������������������������������45 17 Maintenace ������������������������������������������������������������������������������������������������������46 17�1 Nettoyage de la lentille ����������������������������������������������������������������������������46 17�2 Remplacement de la lentille de protection ����������������������������������������������46 18 Modèles �����������������������������������������������������������������������������������������������������������47 19 Diagramme de visée ����������������������������������������������������������������������������������������48 20 Données techniques générales �����������������������������������������������������������������������49 21 Donnée techniques spécifiques �����������������������������������������������������������������������51...
  • Page 5: 1�1 Information Sur Le Manuel

    Manuel CellaTemp PX 4x 5x 6x 1 Général 1.1 Information sur le manuel Ce manuel d’utilisation donne les informations minimales pour l’installation et pour le bon usage des thermomètres infrarouges de la série PX� Avant d’installer l’équipement, assurez-vous d’avoir lu et compris ce manuel d’installation et en par- ticulier le chapitre concernant les règles de sécurité�...
  • Page 6: 1�4 Droit De Propriété Industrielle

    Manuel CellaTemp PX 4x 5x 6x 1.4 Droit de propriété industrielle Ce manuel est confidentiel� Il est réservé aux seules personnes intervenant sur l’instrument� Le manuel ne peut être présenté à une tierce partie sans l’accord écrit préalable du Fabricant� Avant d’installer l’équipement, assurez-vous d’avoir lu et compris ce manuel d’installation et en particulier le chapitre concernant les règles de sécurité�...
  • Page 7: 2�4 Précautions Spécifique Au Laser

    Manuel CellaTemp PX 4x 5x 6x 2.4 Précautions spécifique au laser Les réflexions laser peuvent être dangereuses pour les yeux! Les pyromètres CellaTemp PX sont équipés de laser rouge de classe 2� L’exposi- tion directe et prolongée peut abimer la rétine� Il faut donc respecter scrupuleuse- ment les règles de sécurité�...
  • Page 8: Emballage, Transport Et Mise À Disposition

    Si vous observez un dommage ou un élément manquant, veuillez pré- venir KELLER HCW et l’entreprise de transport immédiatement� Si la période de réclamation est dépassée, vous ne pourrez plus prétendre à un dédommagement ou à...
  • Page 9: Théorie De La Mesure Sans Contact

    Manuel CellaTemp PX 4x 5x 6x 4 Théorie de la mesure sans contact Tout objet dont la température est au-dessus du zéro absolu émit un rayonnement lié principalement à l’agitation électronique et moléculaire� Une partie de ce spectre électromagnétique se trouve dans le domaine infrarouge - 0,5 / 40 µm - domaine où...
  • Page 10: 4�3 Mesure Sur Sources Réelles

    Manuel CellaTemp PX 4x 5x 6x Le facteur d’émissivité est égal au rapport d’énergie radiative provenant de l’objet (cible) mesurée à celle du corps noir� ε(λ): Facteur d’émissivité de la surface de l’objet mesuré (cible) à longueur d’onde λ M: énergie émise par l’objet MS: énergie émise par un corps noir La plupart des fours de recuit, de combustion peuvent être considérés omme des corps noirs lorsque l’ouverture par laquelle la mesure est faite est petite�...
  • Page 11: Détermination De L'émissivité

    Manuel CellaTemp PX 4x 5x 6x 5 Détermination de l’émissivité On trouve dans la littérature les valeurs communes d’émissivité des principaux matériaux� Ces valeurs sont à prendre avec précautions car théorique� Elles ne tiennent pas de tous les paramètres de chaque application� L’état de surface, la température peuvent modifier ces valeurs�...
  • Page 12: 7�2 Alignement De L'instrument

    Manuel CellaTemp PX 4x 5x 6x ATTENTION Si la température ambiante autour de l’électronique dépasse les 65°C, un système de refroidissement ou de protection contre le rayonnement devra être mis en place� 7.2 Alignement de l’instrument Viser la surface de l’objet à mesurer avec un angle de 90° si possible� L’angle ne doit jamais être inférieur à...
  • Page 13: 7�3 Ajustement De La Focale

    Manuel CellaTemp PX 4x 5x 6x 7.3 Ajustement de la focale Pour avoir une mesure précise, il est nécessaire que le pyromètre soit correcte- ment aligné et focalisé� Pyromètre avec visée directe Tous les CellaTemp PX disposent de lentille de focalisation permettant de travailler à...
  • Page 14: Branchement Électrique

    Manuel CellaTemp PX 4x 5x 6x 8 Branchement électrique ATTENTION • Le capteur infrarouge doit être installé uniquement par un personnel qualifié� • Ne pas connecter l’instrument lorsque l ‘alimentation est active� • Respectez les règles de sécurité internationales en tout temps� •...
  • Page 15: Paramétrage De Base Du Pyromètre

    Manuel CellaTemp PX 4x 5x 6x 9 Paramétrage de base du pyromètre Le pyromètre mesure le rayonnement infrarouge émis par l’objet� Le CellaTemp PX peut fonctionner en mode mono ou bi-chromatique� Il est livré par défaut en mode bi-chromatique� 9.1 Mode bi-chromatique Dans ce mode, le pyromètre mesure le rayonnement à...
  • Page 16: Mode Mono-Chromatique

    Manuel CellaTemp PX 4x 5x 6x 9.2 Mode mono-chromatique Le mode par défaut est bi-chromatique� Pour passer en mode mono, il faut chan- ger la sortie analogique� Sélection du mode mono-chromatique [Ao] → [Ao . S] = [L1] or [Ao] → [Ao . S] = [L2] Le pyromètre mesure le rayonnement infrarouge émis par l’objet�...
  • Page 17: 9�3 Facteur De Transmission (Mode Mono-Chromatique)

    Manuel CellaTemp PX 4x 5x 6x 9.3 Facteur de transmission (mode mono-chromatique) Outre la correction d’émissivité, un pyromètre doit être ajusté pour les propriétés de transmission de toute lentille supplémentaire et / ou fenêtre de protection vissée sur le pyromètre� Réglez le pyromètre pour le facteur de transmission spécifique (une valeur en pourcentage) qui est indiqué...
  • Page 18: Contrôles Et Afficheur

    Manuel CellaTemp PX 4x 5x 6x 11 Contrôles et afficheur 1 à 4: LED d’indication LED 1 = état de commutation de la sortie OUT 1 LED 2 = état de commutation de la sortie OUT 2 LED 3 = activation du laser LED 4 = sortie IO-Link 5: Touche [MODE] •...
  • Page 19: 11�1 Traitement De La Mesure

    Manuel CellaTemp PX 4x 5x 6x 11.1 Traitement de la mesure Le CellaTemp PX dispose d’une sortie IO-Link� Un câble 3 fils doit être utilisé selon cette configuration : • Out 1: sortie relais 1/IO-Link ■ Relais : température du seuil de commutation / statut du signal •...
  • Page 20: 11�3 Seuil De Commutation Out 1

    Manuel CellaTemp PX 4x 5x 6x 11.3 Seuil de commutation OUT1 OUT1 change d’état lorsque les seuils bas ou haut sont atteints [d1. S P,d1. r P]� d1. S définie la source du signal Out1� • Mode bi-chromatique [dI] → [dI . s] = q Le seuil de commutation [d1.
  • Page 21: 11�7 Fonction D'hystérésis

    Manuel CellaTemp PX 4x 5x 6x 11.7 Fonction d’hystérésis [dr] [dS] [dr] [dS] [dr] [dS] [dS] [dS] [dS] [dr] [dS] [dr] [dS] [dr] [dS] [dr] = température rP = point de reset = temps dS = tempo point haut SP = valeur de seuil dR = temp point bas Température Signal de commutation hno...
  • Page 22 Manuel CellaTemp PX 4x 5x 6x 11.8 Fenêtre [dS] [dr] [dS] [dr] [dr] [dS] [dr] [dr] [dr] [dS] [dS] [dr] [dS] [dS] = température rP = point de reset = temps dS = tempo point haut SP = valeur de seuil dR = temp point bas Température Signal de commutation Fno...
  • Page 23: 11�9 Sortie De Commutation Out 2

    Manuel CellaTemp PX 4x 5x 6x 11.9 Sortie de commutation OUT 2 OUT2 change son état en fonction des paramètres choisis tout comme OUT 1� 11.10 Alarme encrassement Une fonction d’alerte d’encrassement est disponible pour garantir une mesure sûre du pyromètre PX� Cette fonction avertit l’utilisateur si, par exemple, la lentille, le hublot s’encrasse avec le temps�...
  • Page 24: 11 Fonction De Lissage

    Manuel CellaTemp PX 4x 5x 6x 11.11 Fonction de lissage Il est parfois utile de déterminer la période entre les maxima par exemple lorsque l’objet passe périodiquement devant le pyromètre en augmentant la température mo- mentanément� Entre 2 passages consécutifs la valeur mesurée reste figée� Mode bi-chromatique [qu] →...
  • Page 25: 13 Fonction Atd

    Manuel CellaTemp PX 4x 5x 6x Mode bi-chromatique [q] → [q. P hd] → [t iME] Mode mono-chromatique [L1] → [' . P hD] → [t iME] ou [L2] → [" . P hD] → [t iME] [mA] Passage des objets Hold time, temps de figeage Second temps de figeage Valeur affichée avec fonction hold time...
  • Page 26 Manuel CellaTemp PX 4x 5x 6x Le paramétrage de cette fonction est défini comme suivant : Avant de commencer la mesure, la température doit Limit 1 (LI . 1 ) avoir été inférieure à la limite basse� Si l’ AutoReset est activé (A . R ST= ON) la limite 1 est ignorée Avant de commencer la mesure, la température doit Limit 2 (LI .
  • Page 27 Manuel CellaTemp PX 4x 5x 6x dépasse la tolérance t-SP, alors la valeur n’est pas utilisée pour le re-calcul de la moyenne� La valeur transmise est « 0 »� Seuil bas de plausibilité: limite basse pour que la Plausibilité (t. F AL) mesure soit valide�...
  • Page 28 Manuel CellaTemp PX 4x 5x 6x 1500 Li. 2 t.dEl t.Act t.dEl t.Act t.dis t.dis Li. I 1000 Li. 2 = limite 2 t. d EL = temporisation Li. I = limite 1 t. A ct = temps d’acquisition t. d iS = temps cut-off Objet présent Température affichée t.
  • Page 29: Menu

    Les IODD pour l’accès à l’interface IO-Link ainsi que les informations sur l’acquisition des données sont détaillés dans la rubrique téléchargement de www�keller�de/its� Un câble 3 fils de Classe A (Type A) doit être utilisé pour une utilisation de l’IO-Link�...
  • Page 30: 12�2 Sortie De Commutation Out 1

    Manuel CellaTemp PX 4x 5x 6x 12.2 Sortie de commutation OUT 1 8888 Mode dI . S Mode dI .Fn dI .SP dI .rP dI .dS dI .dr Mode Mode...
  • Page 31: 12�3 Sortie De Commutation Out 2

    Manuel CellaTemp PX 4x 5x 6x 12.3 Sortie de commutation OUT 2 8888 Mode d2 . S d2 .Fn Mode d2 .SP d2 .rP d2 .dS d2 .dr Mode Mode...
  • Page 32: 12�4 Voie Bi-Chromatique

    Manuel CellaTemp PX 4x 5x 6x 12.4 Voie bi-chromatique 8888 Mode t.dEL q.EPS q.drt t.Act t.diS q.FiL Mode Li. I q.MEM Mode q.AtD Li.L2 Mode q.Phd t.FPr q.tMP t.Ano P.Phd t.oUT q.Si6 TIME Mode t.FAL Mode t.riS t.L2c Mode l.Aut Mode P�Phd Peak Hold Fonction...
  • Page 33: 12�5 Voie Mono-Chromatique Lambda 1

    Manuel CellaTemp PX 4x 5x 6x 12.5 Voie mono-chromatique Lambda 1 8888 Mode ' .EPS t.dEL ' .tAU t.Act t.diS ' .FiL ' .MEM Li. I Mode Mode ' .AtD Li.L2 Mode ' .Phd t.FPr ' .tMP t.Ano P.Phd t.oUT TIME Mode Mode...
  • Page 34 Manuel CellaTemp PX 4x 5x 6x 12.6 Voie mono-chromatique Lambda 2 8888 Mode " .EPS t.dEL " .tAU t.Act t.diS " .FiL Li. I " .MEM Mode " .AtD Li.L2 Mode Mode " .Phd t.FPr " .tMP t.Ano P.Phd t.oUT TIME Mode Mode...
  • Page 35: 12�7 Fonctions Avancées

    Manuel CellaTemp PX 4x 5x 6x 12.7 Fonctions avancées 8888 Mode Mode c.ouL . c.tbc diSP Unit c.coL t.SiM rES . Mode i.t. Mode Mode Mode Paramètre et sous-menu uniquement disponibles sur le pyromètre avec caméra...
  • Page 36: Explication Des Menus

    Manuel CellaTemp PX 4x 5x 6x 13 Explication des menus 13.1 Sortie analogique Paramètre Fonction Définition L1 Lambda 1 Choix de la source L2 Lambda 2 Ao . S Q mode bi-chromatique Type de sortie 0 – 20 mA Ao . F n 0/4-20 mA 4 –...
  • Page 37 Manuel CellaTemp PX 4x 5x 6x Seuil bas Seuil bas de commutation dI . S P Seuil haut Seuil haut de commutation dI . r P Tempo seuil haut Valeur en secondes (≤ 10 sec par pas de 0.1) dI . d S Tempo seuil bas Valeur en secondes (≤...
  • Page 38: 13�5 Voie Mono-Chromatique (L1) (L2)

    Manuel CellaTemp PX 4x 5x 6x 13.4 Voie bi-chromatique (qu) Paramètre Fonction Définition Rapport d’émissivité 80… 120 % q. E PS Seuil d’encrassement 0�1 - 100 q. d rt Limite de sensibilité de la voie bi-chromatique 0�1 – 100 intensité du signal q.
  • Page 39 Manuel CellaTemp PX 4x 5x 6x Paramètre Fonction Définition Vérifie si le seuil 2 est descendu en dessous t. L 2c pendant le temps de Voir chapitre sur la fonction ATD mesure Timeout t. A Ut Retour au menu précédent Sous menu fonction q.
  • Page 40 Manuel CellaTemp PX 4x 5x 6x 13.5 Voie mono-chromatique (L1) (L2) Paramètre Fonction Définition Réglage de la valeur en fonction du Emissivité E . P . S matériau (10…110%) Permet de corriger le taux de trans- Facteur de mission d’une lentille de protection ou transmission d’un hublot Constante de temps...
  • Page 41 Manuel CellaTemp PX 4x 5x 6x Paramètre Fonction Définition Vérifie si le seuil 2 est descendu en Voir chapitre sur la fonction ATD t. L 2c dessous pendant le temps de mesure Timeout Retour au menu précédent P . h d* Hold time Peak-Hold Temps en seconde tiME...
  • Page 42: 13�6 Fonctions Avancées (Ef)

    Manuel CellaTemp PX 4x 5x 6x 13.6 Fonctions avancées (EF) Paramètre Fonction Explication Ouverture du niveau inférieur du menu de Menu caméra cAM* la caméra Affichage de la c. c ouL. température à l’écran On ponctuel c. t bc. Fonction TBC Off moyenne AUTO automatique Balance des blancs...
  • Page 43: Paramétrage

    Manuel CellaTemp PX 4x 5x 6x 14 Paramétrage Lorsque vous configurez votre instrument, ce dernier reste en mode acquisition avec les paramètres sauvegardés� Pour valider les changements il faut appuyer sur [MODE]� 14.1 Configuration – information générale Sélectionner le menu ►...
  • Page 44: Messages D'erreurs

    Manuel CellaTemp PX 4x 5x 6x Quitter le menu de configuratio ► Attendre 30 secondes ► Appuyer sur [ ] jusqu’au paramètre End� Puis Appuyer sur [MODE] Appuyez sur les 2 flèches [˄ ˅] simultanément pour sortir 15 Messages d’erreurs Surcharge sortie Sc et LED Out ½...
  • Page 45: Fonctions De Service

    Manuel CellaTemp PX 4x 5x 6x 16 Fonctions de service 16.1 Réinitialisation usine ► [rES . ] Accéder aux fonctions avancées [EF] ► Appuyer sur [MODE] > RES s’affiche ► Appuyer sur ˅ pendant 2 secondes > RES clignote 2 secondes ►...
  • Page 46: Maintenace

    Manuel CellaTemp PX 4x 5x 6x 17 Maintenance 17.1 Nettoyage de la lentille Une fenêtre encrassée conduira à une mesure faussée� Contrôlez visuellement la lentille périodiquement et nettoyez la si nécessaire� La poussière peut être enlevée par un simple soufflage ou l’utilisation d’un chiffon propre et doux ou par un papier optique disponible dans le commerce�...
  • Page 47: Modèles

    Manuel CellaTemp PX 4x 5x 6x 18 Modèles Pyromètre Type Plage de mesure Application 500 - 1400 °C 650 - 1700 °C PX 40 Métaux, céramiques, cimenteries 750 - 2400 °C 850 - 3000 °C 600 - 1400 °C 650 - 1700 °C Câbles et pieces de petites tailles en PX 43 750 - 2400 °C...
  • Page 48: Diagramme De Visée

    � Pour connaitre la taille de la zone de mesure pour n’importe quel instrument KELLER, nous mettons à disposition un outil en ligne� Dans ce configurateur, il vous suffit de sélectionner votre instrument et de définir la distance de travail� L’outils vous indiquera la zone de mesure�...
  • Page 49: Données Techniques Générales

    Manuel CellaTemp PX 4x 5x 6x 20 Données techniques générales Pyromètre Sortie analogique 0(4) - 20 mA linéaire, commutable et réglable selon la norme NAMUR 43. Impédance 500 Ω Sortie commutation OUT 1 Collecteur ouvert 24V, ≤ 150 mA, hystérésis ≥ 1 K, commutation sur [°C]/ NC/NO ou IO-Link, tempo Sortie commutation OUT 2...
  • Page 50 Manuel CellaTemp PX 4x 5x 6x Système de visée IP 65 selon la norme DIN 40050 avec câble connecté Dimensions Ø 65 x 220 mm (without plug) Camera Sortie vidéo Composite PAL, 1 Vpp, 75 Ω Résolution 722 X 576 pixels Target Brightness Control Ponctuel ou moyenne (TBC)
  • Page 51: Données Techniques Spécifiques

    Manuel CellaTemp PX 4x 5x 6x 21 Données techniques spécifiques PX 40 Plage de mesure 500 - 1400 °C 650 - 1700 °C 750 - 2400 °C 850 - 3000 °C Détecteur Photodiode Plage spectrale 0�95 / 1�05 µm Focale 0.3 - ∞...
  • Page 52 Manuel CellaTemp PX 4x 5x 6x PX 40 Temps de réponse t Plage de température 500 -1400 °C ≤ 10 ms (T > 650 °C) Plage de température 650 – 1700 °C ≤ 20 ms (T > 650 °C) ≤ 10 ms (T > 750 °C) Plage de température 750 –...
  • Page 53 Manuel CellaTemp PX 4x 5x 6x PX 43 Plage de mesure 600 - 1400 °C 650 - 1700 °C 750 - 2400 °C 850 - 3000 °C Détecteur Photodiode Plage spectrale 0�95 / 1�05 µm Focale 0.3 - ∞ optique PZ 20.08 0.4 m - ∞...
  • Page 54 Manuel CellaTemp PX 4x 5x 6x PX 43 Temps de réponse t Plage de température 600 -1400 °C ≤ 10 ms Plage de température 650 – 1700 °C ≤ 10 ms (T > 750 °C) Plage de température 750 – 2400 °C ≤...
  • Page 55 Manuel CellaTemp PX 4x 5x 6x PX 44 Plage de mesure 750 - 2400 °C 850 - 3000 °C Détecteur Photodiode Plage spectrale 0�95 / 1�05 µm Focale 0.4 m - ∞ optique PZ 20.01 Rapport optique 150:1 (PZ 20.01) Résolution sortie courant 0�2 K + 0�03 % de la plage Résolution de l'afficheur...
  • Page 56 Manuel CellaTemp PX 4x 5x 6x PX 50 Plage de mesure 500 - 1400 °C Détecteur Photodiode Plage spectrale 0�95 / 1�55 µm Focale 0.4 m - ∞ optique PZ 20.01 0.2 – 0.4 m optique PZ 10.03 1.2 m - ∞ optique PZ 20.06 0.2 m - ∞...
  • Page 57 Manuel CellaTemp PX 4x 5x 6x PX 60 300 - 800 °C Plage de mesure 400 - 1000 °C Détecteur Photodiode Plage spectrale 1�5 / 1�9 µm Focale Plage de température 300 – 800 °C 0.3 m - ∞ optique PZ 20.08 Plage de température 400 –...
  • Page 58 Manuel CellaTemp PX 4x 5x 6x PX 64 Plage de mesure 500 - 1400 °C Détecteur Photodiode Plage spectrale 1�5 / 1�9 µm Focale 0.4 m - ∞ optique PZ 20.01 0.2 – 0,4 m optique PZ 10.03 1.2 m - ∞ optique PZ 20.06 0.2 m - ∞...
  • Page 59: Diagramme De Visée Étendu Caméra

    Manuel CellaTemp PX 4x 5x 6x 22 Diagramme de visée étendu caméra Champ de visée étendu horizontal HFOV Champ de visée étendu vertical VFOV Zone de mesure du pyromètre Lentilles PZ 20.01 PZ 20.03 PZ 20.06 Distance de mesure HFOV VFOV HFOV VFOV...
  • Page 60 Manuel CellaTemp PX 4x 5x 6x Lentilles PZ 20.05 PZ 20.08 Distance de mesure HFOV VFOV HFOV VFOV [mm] [mm] [mm] [mm] 0�2 41�7 31�3 0�3 0�4 79�4 59�6 1�2 1136 1324 1513 1135 1702 1276 1890 1418...
  • Page 61: Accessoires

    23 Accessoires La liste des accessoires de montage, de protection ou optiques sont consultables sur notre site internet à cette adresse : https://www�keller�de/fr/its/home/accessoires�htm 24 Paramètres par défaut Les valeurs par défaut sont définies dans les fichiers IODD et consultable sur notre site internet dans la rubrique Ressources https://www�keller�de/en/its/mediacenter...
  • Page 62 évolutions technologiques, qui nous paraissent opportunes sans avis préalable� La garantie ne sera effective que si l’appareil est retourné, sans avoir été ouvert au préalable, à la maison-mère pour réparation ou S�A�V� © 2019 KELLER HCW GmbH Carl-Keller-Straße 2-10 D-49479 Ibbenbüren-Laggenbeck Germany...
