Domaines d'application
CE1N2705fr
07.01.2009

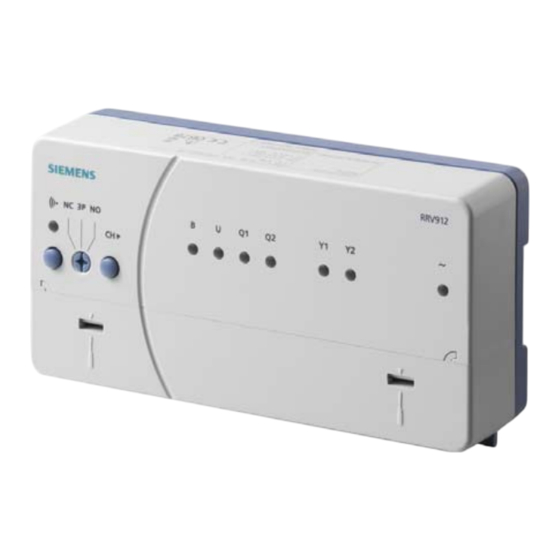

Synco™ living
Régulateur de chauffage
• Régulateur à commande sans fil pour jusqu'à 2 circuits de chauffage
• Communication radio basée sur la norme KNX (868 MHz bidirectionnel)
• Connexion pour un servomoteur 3 points ou deux servomoteurs tout ou rien
• Alimentation 230 V~
• 2 sorties universelles à relais
• 1 entrée universelle
• 1 sortie universelle 0... 10 V-
• Intégration dans le système Synco living de Siemens
• Peut être utilisé dans les installations de chauffage
avec distribution du chauffage central (par chauffage par le sol ou canalisations en
−
acier doux, par exemple)
avec vannes thermostatiques commandées par des servomoteurs électriques
−
(dans un habillage d'allège, par exemple)
• Régulation des circuits de chauffage avec des servomoteurs tout ou rien ou 3 points
• Sorties universelles à relais, par exemple pour la commande de la pompe
d'appartement, la commande et la régulation de la préparation d'eau chaude sanitaire
ou de vitesses de ventilateurs
• Entrée universelle, pour raccorder par exemple une sonde d'ECS ou un circuit
d'alarme.
• Sortie universelle 0...10 V- pour la retransmission du signal de demande de chaleur
2
RRV912
Building Technologies
705

Publicité

loading

Manuels Connexes pour Siemens RRV912

Sommaire des Matières pour Siemens RRV912

  • Page 1 • 1 sortie universelle 0... 10 V- Domaines d'application • Intégration dans le système Synco living de Siemens • Peut être utilisé dans les installations de chauffage avec distribution du chauffage central (par chauffage par le sol ou canalisations en −...
  • Page 2 Combinaisons d'appareils Le régulateur RRV912 peut être utilisé avec le système Synco living de Siemens. Pour en savoir plus sur les combinaisons d'appareils, reportez vous à la notice technique de la centrale d'appartement CE1N2707fr. Selon l'application, il est possible d'utiliser les servomoteurs Siemens suivants avec le...
  • Page 3 Eléments fournis Chaque RRV912 est accompagné d'une notice de montage. Documentation produit La mise en service et l'exploitation du RRV912 sont décrites dans la notice technique de la centrale d'appartement. Fonctions Fonction principale Le RRV912 règle les circuits de chauffage à la température ambiante souhaitée. Les données correspondantes sont transmises par la centrale, par liaison radio.
  • Page 4 1K au dessus de la consigne. Connexion Il suffit de connecter un canal pour que la centrale reconnaisse le RRV912 et l'intègre dans le système de communication sans fil. On peut ensuite affecter les canaux restants à d'autres pièces ou groupes de fonction. La connexion s'effectue en appuyant sur la touche de fonction, et est signalée par la LED.

  • Page 5: Fonction Des Éléments De Commande

    Messages d'erreur Le RRV912 génère les messages suivants : Messages d'erreur Erreurs de communication (absence de communication pendant 1 heure) Eléments de commande et d'affichage LED de fonction LED de canal LED d'alimentation RRV912 NC 3P NO Touche de fonction Sélecteur de canal...
  • Page 6 Indications d'ingénierie et d'exploitation • Grâce à son format compact, le RRV912 peut être placé directement dans le caisson Lieu de montage de distribution de chauffage *, sur un plafond de cave ou dans la colonne de montée des câbles.
  • Page 7 Recyclage Le RRV912 est à considérer comme un produit électronique ancienne génération, au sens de la directive européenne 2002/96/CE (DEEE), et ne doit pas être éliminé comme un déchet domestique. Il convient donc de le recycler selon les circuits prévus par les prescriptions nationales correspondantes.
  • Page 8 <95 % H.r. 5...95 % H.r. (sans condensation) Conditions mécaniques classe 3M2 classe 2M2 classe 1M2 Hauteur maximale d'utilisation 700 hPa minimum, soit 3000 m maximum au dessus du niveau de la 8/11 Siemens Régulateur de chauffage RRV912 CE1N2705fr Building Technologies 07.01.2009...
  • Page 9 Les sorties à relais sont libres de potentiel. Schéma de raccordement Régulation 3 points Légende Régulateur de chauffage RRV912 Servomoteur (servomoteur de vanne électrique) Entrée universelle, pour mesure de la température / réception de signaux binaires Sortie universelle 0...10 V- Sortie de relais universelle libre de potentiel, utilisable pour la tension secteur ou la très basse...
  • Page 10 Encombrements Dimensions en mm 165,6 ©2006-2009 Siemens Schweiz AG Sous réserve de modifications 10/11 Siemens Régulateur de chauffage RRV912 CE1N2705fr Building Technologies 07.01.2009...
